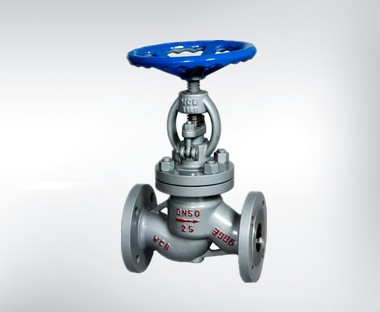

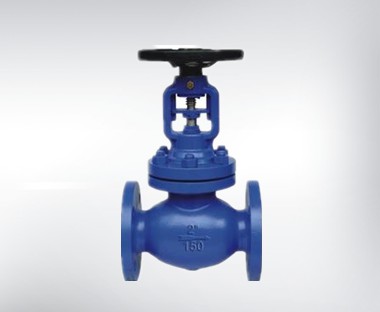

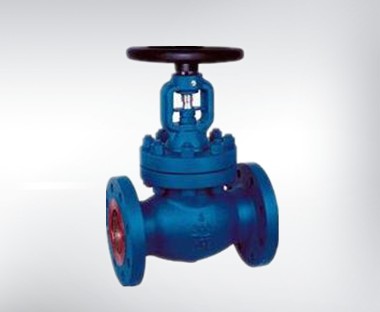

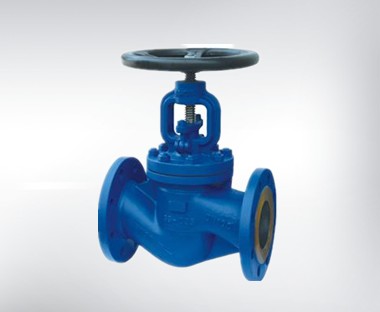

一、產品[WJ41H波紋管截止閥]的詳細資料：
產品介紹：WJ41H波紋管密封截止閥是我公司引進先進德國技術，采用先進的金屬波紋管密封技術制造，高性能金屬波紋管，波紋管密封截止閥采用波紋管密封的設計，完全消除了普通閥門閥桿填料密封老化快易泄露的缺點，不但提高了使用能源效率，增加了生產設備的安全性，減少了維修費用及頻繁的維修保養，還提供清潔安全工作環境.波紋管截止閥適用于公稱壓力PN1.6-4.0MPa,工作溫度-20℃-350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
WJ41H波紋管截止閥其主要結構特點： 1、產品結構合理、密封可靠、性能優良、造型美觀； 2、密封面堆焊Co硬質合金、耐磨、耐腐、抗磨擦性能好、使用壽命長； 3、閥桿調質及表面氮化處理，有良好的抗腐和抗磨擦性能； 4、雙重密封，性能更可靠； 5、閥桿升降位置指示更直觀； 6、零件材料，法蘭和對焊尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
WJ41H波紋管截止閥結構特點: 1、產品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計(波紋管+填料)，保證閥桿的零泄漏。沒有流體損失，提高工廠設備安全。并符合國際密封標準。 2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長 3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀
二、WJ41H波紋管截止閥技術規范:
|
驅動方式 |
手動 |
|
電動 |
|
|
設計標準 |
DIN3356 |
|
結構長度 |
DIN3202 |
|
連接法蘭 |
DIN2543-2545 |
|
試驗和檢驗 |
DIN3230 |
三、WJ41H波紋管截止閥產品性能規范:
|
公稱壓力(MPa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
適用溫度(℃) |
|
1.6 |
2.4 |
1.76 |
≤350℃ |
|
2.5 |
3.75 |
2.75 |
|
|
4.0 |
6.0 |
4.4 |
|
|
6.4 |
9.6 |
7.04 |
注：系列閥門連接法蘭可根據用戶要求設計制造
四、WJ41H波紋管截止閥零件材料:
|
零件名稱 |
閥體 |
閥蓋 |
閥桿 |
閥瓣 |
密封面 |
填料 |
|
WCB |
WCB |
WCB |
13Cr |
2Cr13 |
2Cr13 |
柔性石墨 |
|
STL |
||||||
|
304 |
CF8 |
CF8 |
304 |
304 |
304 |
柔性石墨 |
|
STL |
PTFE |
|||||
|
316 |
CF8M |
CF8M |
316 |
316 |
316 |
柔性石墨 |
|
STL |
PTFE |
|||||
|
304L |
CF3 |
CF3 |
316 |
304L |
304L |
柔性石墨 |
|
STL |
PTFE |
|||||
|
316L |
CF3M |
CF3M |
316 |
316L |
316L |
柔性石墨 |
|
STL |
PTFE |

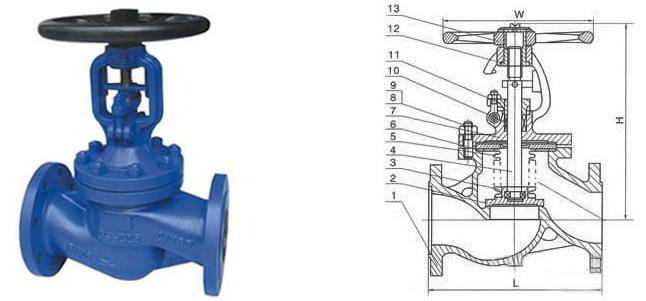

五、WJ41H波紋管截止閥規格尺寸及重量:
|
型號 |
WJ41H-16C/WJ41W-16P/WJ41W-16R |
||||||||||||||
|
壓力等級 |
PN16 |
||||||||||||||
|
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
|
H |
195 |
200 |
220 |
225 |
235 |
250 |
260 |
265 |
370 |
400 |
515 |
550 |
600 |
630 |
680 |
|
W |
130 |
130 |
130 |
130 |
150 |
150 |
180 |
180 |
200 |
200 |
400 |
450 |
450 |
500 |
500 |
|
重量(Kg) |
4 |
4.5 |
5 |
7 |
9 |
12.5 |
18 |
23 |
41 |
54 |
90 |
160 |
260 |
410 |
610 |
WJ41H波紋管截止閥規格尺寸及重量:
|
型號 |
WJ41H-25/WJ41W-25P/WJ41W-25R |
||||||||||||||
|
壓力等級 |
PN25 |
||||||||||||||
|
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
|
H |
195 |
200 |
220 |
225 |
235 |
250 |
260 |
265 |
370 |
400 |
515 |
550 |
600 |
630 |
680 |
|
W |
130 |
130 |
130 |
130 |
150 |
150 |
180 |
180 |
200 |
200 |
400 |
450 |
450 |
500 |
450 |
|
重量(Kg) |
4 |
4.5 |
5 |
7 |
9.5 |
13 |
19 |
24 |
43 |
57 |
95 |
168 |
300 |
510 |
680 |
WJ41H波紋管截止閥規格尺寸及重量:
|
型號 |
WJ41H-40/WJ41W-40P/WJ41W-40R |
||||||||||||||
|
壓力等級 |
PN40 |
||||||||||||||
|
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
|
H |
195 |
200 |
220 |
225 |
235 |
250 |
260 |
265 |
370 |
400 |
515 |
550 |
600 |
630 |
680 |
|
W |
130 |
130 |
130 |
130 |
150 |
150 |
180 |
180 |
200 |
200 |
400 |
450 |
450 |
500 |
500 |
|
重量(Kg) |
4 |
4.5 |
5 |
8 |
10 |
13.5 |
20 |
25 |
45 |
60 |
98 |
171 |
340 |
580 |
780 |
說明: 1、結構長度符合CVA2.5-83的規定（帶△者除外）。
2、法蘭連接尺寸符合CB2555-81的規定。
3、法蘭密封面型式：PN16為光滑式；PN6、PN25為桿槽式；PN40為凸凹式。也可按用戶要求加工。
訂貨須知：
一、①波紋管截止閥產品名稱與型號②波紋管截止閥口徑③波紋管截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的波紋管截止閥型號，請按波紋管截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
