一、產品[Q41F軟密封球閥]的詳細資料：
產品名稱：軟密封球閥 國際軟密封球閥價格,國際軟密封球閥廠家,國際軟密封球閥報價。
產品型號：Q41F
產品介紹：Q41F軟密封球閥球體不帶有固定軸的球閥,稱為浮動球閥，又稱浮動式球閥。浮動球球閥的閥體內有兩個閥座密封圈，在它們之間夾緊一個球體，球體上有通孔，通孔的直徑等于管道的內徑，稱全徑球閥；通孔的直徑略小于管道的內徑，稱縮徑球閥。球體借助于閥桿可以自由地在閥座密封圈中旋轉。在開啟時，球孔與管道直徑對準，已保證管道工作介質阻力最小。當閥桿轉動1/4圈時，球孔垂直于閥門的通道，靠加給兩閥座密封圈的預緊力和介質壓力將球體緊緊壓在出口端的閥座密封圈上，從而保證閥門完全密封。這種球閥屬單面強制密封。
應用范圍：浮動球閥適合一般工業使用，并適用于化工，石油，天然氣，冶金等行業及含硫化氫介質，雜質多，腐蝕嚴重的天然氣長輸管線。浮動式球閥根據不同的使用要求，以殼體材料為基礎分為：普通碳鋼系列WCB、A105；不銹鋼系列304,316;低溫鋼系列LCB,LCC;抗硫系列等。
結構特點：浮動球閥主要特點是球體無支撐軸，球體被兩閥座夾持其中呈“浮動"狀態，它在管道上主要用于切斷、分配和改變介質流動方向。浮動球閥主要特點的閥座密封設計、可靠的倒密封閥封桿、防火靜電功能、自動泄壓和鎖定裝置等結構特點。
浮動球閥的主要結構特點為：
1.閥門設有開、關位置指示；
2.鎖定裝置；
3.閥桿防飛結構；
4.防靜電裝置；
5.防火結構；
6.獨特閥座密封結構；
7.中法蘭(閥體與左體連接部)無外漏結構。
標準規范：
設計制造標準：GB/T 12237-2007
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

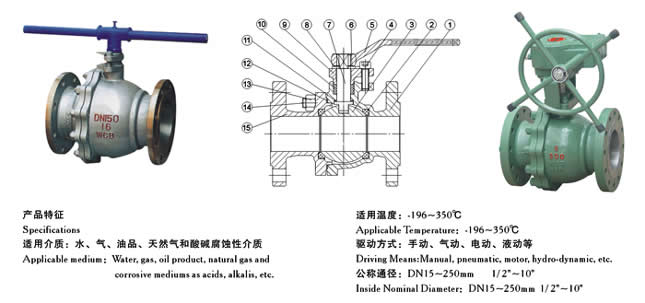

凱斯特閥門產品特征適用介質：水、氣、油品、天然氣和酸碳腐蝕性介質適用溫度：-196-350℃
驅動方式：手動、氣動、電動、波動等
公稱通徑：DN15-250mm 1/2″-10″
二、Q41F軟密封球閥主要零件及材質：
|
序號 N。
|
零件名稱 Accessory name
|
材質 Material
|
|
|
GB
|
ASTM
|
||
|
1
|
閥體 Body
|
WCB
|
A216-WCB
|
|
2
|
密封圈 Seat
|
PTEE
|
PTFE
|
|
3
|
球閥 Ball
|
1Cr18Ni9Ti
|
SS304
|
|
4
|
螺母 Nut
|
35
|
A193-B7
|
|
5
|
手柄 Wrench
|
瑪鋼
|
A47-667 Gr32510
|
|
6
|
擋圈 Ring
|
65Mn
|
AISI1066
|
|
7
|
閥桿 Setm
|
1Cr13
|
A276-410
|
|
8
|
定位片 Locating piece
|
25
|
A105
|
|
9
|
填料壓蓋 Gland Packing
|
WCB
|
A216-WCB
|
|
1O
|
填料 Stuffing
|
PTFE
|
PTFE
|
|
11
|
止推墊片 Fix Casket
|
PTFE
|
PTFE
|
|
12
|
墊片 Gasket
|
PTFE
|
柔性石墨 +不銹鋼graphite+stainless steel
|
|
13
|
螺母 Nut
|
35
|
A194-2H
|
|
14
|
螺柱 Bolt
|
35CrMoA
|
A193-B7
|
|
15
|
閥蓋 Bonnet
|
WCB
|
A216-WCB
|
三、Q41F軟密封球閥技術規范：
|
設計依據 |
國標系列 |
美標系列 |
|
|
設計標準 |
GB/T12237 |
AP16D |
ANSI B16.34 |
|
法蘭連接結構長度 |
GB/T12221 |
AP16D |
ANSI B16.10 |
|
結構長度（焊接） |
GB/T15188.1 |
AP16D |
ANSI B16.10 |
|
連接法蘭 |
GB/T9113 |
ANSI B16.5、B16.47 |
|
|
對焊端 |
GB/T12224 |
ASNI B16.25 |
|
|
試驗和檢驗 |
GB/T9092 |
AP16D |
AP1598 |
四、Q41F軟密封球閥試驗壓力：
|
壓力等級 |
試驗壓力（MPa） |
||
|
公稱壓力（PN） |
磅級（Class） |
殼體試驗 |
密封試驗 |
|
1.0 |
- |
1.5 |
1.1 |
|
1.6 |
- |
2.5 |
1.76 |
|
2.5 |
- |
3.8 |
2.75 |
|
4.0 |
- |
6.0 |
4.4 |
|
6.4 |
- |
9.6 |
7.04 |
|
- |
150 |
3.0 |
2.2 |
|
- |
300 |
7.6 |
5.6 |
|
- |
600 |
15.0 |
11.0 |
|
- |
10K |
2.4 |
1.5 |
|
- |
20K |
5.8 |
4.0 |
五、凱斯特國標軟密封球閥PN1.6MPa主要連接尺寸及重量：
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
|
H |
59 |
63 |
75 |
85 |
95 |
107 |
140 |
152 |
178 |
252 |
272 |
342 |
|
W |
130 |
130 |
160 |
180 |
230 |
230 |
400 |
400 |
650 |
1050 |
1050 |
1410 |
|
Wt（㎏） |
2.5 |
3 |
5 |
6 |
7 |
10 |
15 |
19 |
33 |
58 |
93 |
160 |
六、凱斯特國標軟密封球閥PN2.5MPa主要連接尺寸及重量：
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
320 |
400 |
400 |
550 |
|
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
345 |
|
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1500 |
|
Wt(Kg) |
- | - | - | - | - | - | - | - | - | - | - | - |
七、凱斯特國標軟密封球閥PN4.0MP主要連接尺寸及重量：
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
180 |
200 |
220 |
250 |
280 |
320 |
400 |
400 |
550 |
|
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
345 |
|
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1000 |
1100 |
1500 |
1800 |
|
Wt(Kg) |
- | - | - | - | - | - | - | - | - | - | - | - |
八、凱斯特國標軟密封球閥PN6.4MPa主要連接尺寸及重量：
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
408 |
559 |
660 |
|
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
305 |
398 |
|
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1000 |
1100 |
1500 |
1800 |
|
Wt(Kg) |
- | - | - | - | - | - | - | - | - | - | - | - |
九、凱斯特國標軟密封球閥PN10.0MPa主要連接尺寸及重量：
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
|
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
305 |
398 |
|
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1000 |
1100 |
1500 |
1800 |
|
Wt(Kg) |
訂貨須知：
一、①國標軟密封球閥產品名稱與型號②國標軟密封球閥口徑③國標軟密封球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的國標軟密封球閥型號，請按國標軟密封球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
