一、產品[J41T鑄鐵截止閥]的詳細資料：
產品名稱：J41T鑄鐵截止閥
產品型號：J41T/W/F
公稱通徑：15～800mm
公稱壓力：1.0~1.6MPa
使用溫度：≤200℃
閥門材質：鑄鐵、
適用介質：蒸汽、水、油品
設計標準：JB、GB、ANSI、
● 設計制造按GB12235-89
● 結構長度按 GB12221-89
● 法蘭尺寸按JB/G79-94
● 閥門檢查和試驗按GB13927
二、J41T鑄鐵截止閥性能規范：
|
型號 |
公稱壓力 |
試驗壓力 |
工作溫度 |
適用介質 |
|
|
強度（水） |
密封（水） |
||||
|
J41T-16 |
1.6 |
2.4 |
≤1.8 |
200 |
蒸汽、水 |
|
J41W-16 |
1.6 |
2.4 |
≤1.8 |
100 |
油品 |
|
J41H-16 |
1.6 |
2.4 |
≤1.8 |
200 |
蒸汽、水 |
|
J41G-16 |
1.6 |
2.4 |
≤1.8 |
100 |
蒸汽、水 |
三、J41T鑄鐵截止閥主要零材料：
|
零件名稱 |
材料 |
|||
|
J41T-16 |
J41W-16 |
J41H-16 |
J41F-16 |
|
|
閥體、閥蓋 |
灰鑄鐵 |
灰鑄鐵 |
灰鑄鐵 |
灰鑄鐵 |
|
閥桿 |
鋼 |
鋼 |
鋼 |
鋼 |
|
閥瓣 |
灰鑄鐵+黃銅 |
灰鑄鐵 |
灰鑄鐵+不銹鋼 |
灰鑄鐵聚四氟乙稀 |

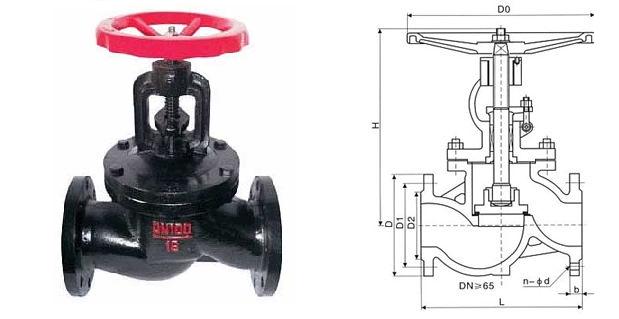

四、凱斯特牌J41T鑄鐵截止閥尺寸：
|
型號 |
公稱通徑DN（mm） |
尺寸 |
|||||||
|
L |
D |
D1 |
D2 |
b-f |
Z-Φd |
H |
Do |
||
|
J41T-16 |
15 |
130 |
95 |
65 |
45 |
14-2 |
4-14 |
113 |
80 |
|
20 |
150 |
105 |
75 |
55 |
16-2 |
4-14 |
113 |
80 |
|
|
25 |
160 |
115 |
85 |
65 |
16-2 |
4-14 |
125 |
80 |
|
|
32 |
180 |
135 |
100 |
78 |
18-2 |
4-18 |
145 |
100 |
|
|
40 |
200 |
1451 |
110 |
85 |
18-3 |
4-18 |
180 |
130 |
|
|
50 |
230 |
60 |
125 |
100 |
20-3 |
4-18 |
200 |
130 |
|
|
65 |
290 |
180 |
145 |
120 |
20-3 |
4-18 |
205 |
150 |
|
|
J41T-16 |
65 |
290 |
180 |
145 |
120 |
22-3 |
4-18 |
310 |
150 |
|
80 |
310 |
195 |
160 |
135 |
24-3 |
8-18 |
350 |
240 |
|
|
100 |
350 |
215 |
181 |
155 |
26-3 |
8-18 |
365 |
240 |
|
|
125 |
400 |
245 |
210 |
185 |
26-3 |
8-18 |
430 |
300 |
|
|
150 |
480 |
280 |
240 |
210 |
28-3 |
8-23 |
450 |
300 |
|
|
200 |
600 |
335 |
295 |
265 |
30-3 |
12-23 |
556 |
300 |
|
訂貨須知：
一、①J41T鑄鐵截止閥產品名稱與型號②J41T鑄鐵截止閥口徑③J41T鑄鐵截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的J41T鑄鐵截止閥型號，請按J41T鑄鐵截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
