法蘭閘閥
Z41T、Z41W型鑄鐵楔式閘閥
    • 產品型號:
    • Z41T、Z41W
    • 產品口徑:
    • 40-600mm
    • 產品壓力:
    • 1.0Mpa
    • 產品材質:
    • 灰鑄鐵、球墨鑄鐵
產品說明

  • 一、產品[Z41T/W型明桿楔式閘閥]的詳細資料：

    產品名稱：明桿楔式閘閥 彈性座封閘閥

    產品型號：Z41X Z41T/W

    產品簡介： Z41T/W型明桿楔式閘閥是最常用的截?cái)嚅y之一，主要用來接通或截?cái)喙苈分械慕橘|(zhì); 閘閥適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道。楔式剛性單閘板結構簡單，尺寸小，使用比較可靠，它適用于常溫、中溫的各種介質和壓力的環境。廣泛用于給排水、煤氣、電力、冶金、石油、化工、輕紡以及城建等行業，在蒸汽、水、油類介質的管路上作啟閉用。流體阻力小。閘閥閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，因而流動阻力較小。啟閉較省力。啟閉時閘板運動方向與介質流動方向相垂直。與截止閥相比，閘閥的啟閉較為省力。介質流動方向一般不受限制。介質可從閘閥兩側任意方向流過，均能達到接通或截?cái)嗟哪康?。便于安裝，適用于介質的流動方向可能改變的管路中。

    二、主要零件材料：
    零件名稱
    材　料
    Z41T-10
    Z41W-10
    Z41H-10
    閥體、閥蓋
    灰鑄鐵
    灰鑄鐵
    灰鑄鐵
    閘　板
    灰鑄鐵＋黃銅
    灰鑄鐵
    灰鑄鐵＋黃銅
    閥　桿
    碳鋼(銅)
    碳鋼(銅)
    碳鋼(銅)
    閥桿螺母
    青銅（球鐵）
    青銅（球鐵）
    青銅（球鐵）
    手　輪
    灰鑄鐵（球鐵）
    灰鑄鐵（球鐵）
    灰鑄鐵（球鐵）

    三、性能規范：

    型號
    公稱壓力（MPa）
    試驗壓力
    適用溫度（℃）
    適用介質
    強度（水）（MPa）
    密封（（MPa）
    Z41H-10
    1.0
    1.5
    1.1
    ≤200
    蒸氣、水、油品
    Z4T-10
    ≤200
    水、蒸氣
    Z41W-10
    ≤100
    油品

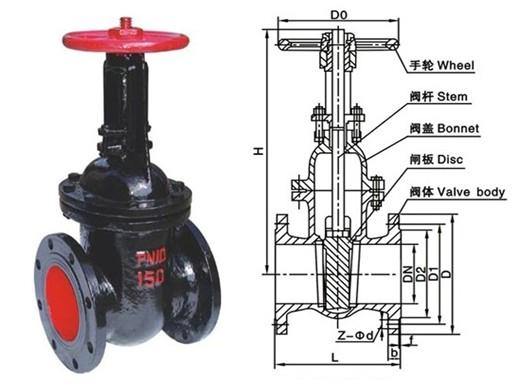

    四、外型尺寸和連接尺寸：

    型 號
    公稱通徑
    DN(㎜)
    尺寸
    重量（㎏）
    L
    D
    D1
    D2
    b-f
    z-фd
    H
    Do
    Z41T/W/H
    -10
    40
    165
    145
    110
    85
    18-3
    4-ф18
    245
    135
    10
    50
    178
    160
    125
    100
    20-3
    4-ф18
    286
    180
    18
    65
    190
    180
    145
    120
    20-3
    4-ф18
    320
    180
    22
    80
    203
    195
    160
    135
    22-3
    4-ф18
    373
    200
    2735
    100
    229
    215
    180
    155
    22-3
    8-ф18
    428
    200
    34
    125
    254
    245
    210
    185
    24-3
    8-ф18
    513
    240
    49
    150
    267
    280
    240
    210
    24-3
    8-ф23
    582
    240
    66.5
    200
    330
    335
    295
    265
    26-3
    8-ф23
    730
    320
    107
    250
    380
    390
    350
    320
    28-3
    12-ф23
    897
    320
    168
    300
    420
    440
    400
    368
    28-4
    12-ф23
    1032
    400
    220
    350
    450
    500
    460
    428
    30-4
    16-ф23
    1170
    400
    290
    400
    480
    565
    515
    482
    30-4
    16-ф25
    1330
    500
    450
    450
    510
    615
    565
    532
    32-4
    20-ф25
    1460
    500
    580
    500
    540
    670
    620
    585
    34-4
    20-ф25
    1727
    500
    830
    600
    600
    780
    725
    685
    36-5
    20-ф30
    2072
    500
    1160

    1、暗桿楔式閘閥

    暗桿閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流。閘板有兩個密封面，最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為50，介質溫度不高時為2°52＇。凱斯特閥門生產的楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。
    2、保溫閘閥
    保溫閘閥主要用于石油、化工、冶金、制藥等各類系統中，該閥門的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。
    3、波紋管閘閥
    波紋管閘閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。紋管截止閥只適用于全開和全關，不允許作調節和節流。本類閥門在管道中一般應當水平安裝。
    4、不銹鋼閘閥
    不銹鋼閘閥公稱壓力：1.0MPa、1.6MPa、2.5MPa；2、殼體試驗壓力：P=1.5PN；3.密封試驗壓力：P=1.1PN；4、出口壓力：PN1.0MPa不銹鋼閘閥0.09~0.8MPa、PN1.6MPa不銹鋼閘閥0.10~1.2MPa、PN2.5MPa不銹鋼閘閥0.15~1.6MPa；5、適用介質：水；6、適用溫度：0℃～180℃。
    5、彈性座封閘閥
    6、刀型閘閥
    刀型閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，手動刀型閘閥只能作全開和全關，不能作調節和節流。閘板有兩個密封面，最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為50，楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板刀型閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，凱斯特閥門生產的刀型閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性本類閥門在管道中一般應當水平安裝。
    7、低溫閘閥
    低溫閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流。閘板有兩個密封面，最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為50，介質溫度不高時為2°52＇。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。
    8、法蘭手動閘閥
    法蘭閘閥是連接方式為法蘭的閘閥，這種連接方式最為常見。法蘭閘閥在管路中使用時穩定可靠，所以在高壓管路上錯采用法蘭閘閥。
    9、埋地式閘閥
    10、明桿楔式閘閥
    明桿閘閥的種類，按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥，楔式閘板式閘閥又可分為:單閘極式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。明桿閘閥關閉時，密封面可以只依靠介質壓力來密封，即只依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。
    11、內螺紋鑄鐵閘閥
    內螺紋閘閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。紋管截止閥只適用于全開和全關，不允許作調節和節流。
    12、平板閘閥
    平板閘閥是一種關閉件為平行閘板的滑動閥。其關閉件可以是單閘板或是其間帶有撐開機構的雙閘板。閘板向閥座的壓緊力是由作用與浮動閘板或浮動閥座的介質壓力來控制。如果是雙閘板平板閘閥，則兩閘板見的撐開機構可以補充這一壓緊力。
    13、雙閘板鑄鐵閘閥
    雙閘板鑄鐵閘閥廣泛適用于石油、化工、制藥、電力等行業．在公稱壓力≤l，0MPa的蒸汽、水、油類等介質的管路上，作啟閉用。
