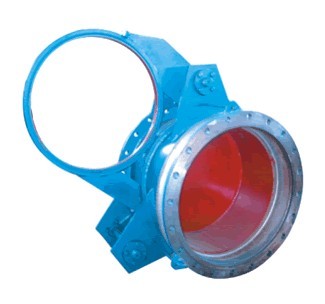

F43X手動扇形眼鏡閥詳細資料：
一、產品概述：
本系列扇形眼鏡閥又稱盲板閥、翻板閥、扇形閥，系GB6222《工業企業煤氣安全規程》要求的可靠切斷氣體介質的設備。廣泛應用于工礦企業、市政、環保等行業的氣體介質管理系統中，尤其適用于有害、有毒、易燃?xì)怏w的絕對切斷。亦適宜做管道終端的盲板，以縮短檢修時間或方便連接新的管路。
該系列扇形眼鏡閥與其他在管路中做絕對切斷的閥門設備相比，具有結構新穎、重量輕、體積小、操作方便、動作迅速、切斷氣體性能絕對可靠的特點。
二、產品特點及工作原理：
F43X手動扇形眼鏡閥由左閥體、右閥體、中閥體、連接螺桿（三根）組成。用扳手旋轉連接螺桿，使左右閥體完成夾緊和松開動作，利用閘板上盲板和通孔板的位置變換達到啟閉目的。本閥具有結構簡單，重量輕，性能可靠，操作方便等特點。本閥為短結構系列，橡膠密封圈分別安裝在左、右閥體上。
三、主要性能指標：
|
公稱壓力MPa
|
0.25
|
0.15
|
0.10
|
0.05
|
|
密封試驗壓力MPa
|
0.275
|
0.165
|
0.11
|
0.055
|
|
強度試驗壓力MPa
|
0.40
|
0.225
|
0.15
|
0.075
|
|
適用溫度℃
|
丁腈橡膠
|
硅橡膠
|
氟橡膠
|
|
|
＜120
|
＜250
|
＜300
|
||
|
適用介質
|
煤氣等有毒、有害、易燃?xì)怏w
|
|||
|
采用標準
|
連接法蘭尺寸符合JB/T81-94標準，檢測方法符合GB/T13927-92標準
|
|||
|
主要零部件材料
|
閥體、閘板為碳鋼；連接軸、伸縮器為碳鋼或不銹鋼；密封圈為橡膠
|
|||
四、F43X主要外形連接尺寸： 單位：mm
|
DN |
D |
D1 |
b |
n-φd |
短系列 L |
|
100 |
210 |
170 |
12 |
4-φ18 |
210 |
|
150 |
265 |
225 |
14 |
8-φ18 |
210 |
|
200 |
320 |
280 |
14 |
8-φ18 |
230 |
|
250 |
375 |
335 |
14 |
12-φ18 |
250 |
|
300 |
440 |
395 |
16 |
12-φ22 |
270 |
|
350 |
490 |
445 |
16 |
12-φ22 |
290 |
|
400 |
540 |
495 |
16 |
16-φ22 |
310 |
|
450 |
595 |
550 |
20 |
16-φ22 |
330 |
|
500 |
645 |
600 |
20 |
20-φ22 |
350 |
|
600 |
755 |
705 |
20 |
20-φ26 |
370 |
|
700 |
860 |
810 |
20 |
24-φ26 |
390 |
|
800 |
975 |
920 |
22 |
24-φ30 |
410 |
|
900 |
1075 |
1020 |
22 |
24-φ30 |
430 |
|
1000 |
1175 |
1120 |
22 |
28-φ30 |
450 |
|
1200 |
1375 |
1320 |
22 |
32-φ30 |
470 |
|
1400 |
1575 |
1520 |
26 |
36-φ30 |
490 |
|
1500 |
1675 |
1620 |
26 |
36-φ30 |
510 |
|
1600 |
1790 |
1730 |
26 |
40-φ30 |
530 |
|
1800 |
1990 |
1930 |
26 |
44-φ30 |
550 |
|
2000 |
2190 |
2130 |
26 |
48-φ30 |
570 |
五、安裝注意事項：
手動扇形眼鏡閥在開啟時左、右閥體應有16-20mm的軸向位移。因此，管路在閥門啟閉過程中也應具有滿足上述位移的彈性變形或位移，建議按下述形式安裝。扇形眼鏡閥在能夠保證管道外力不作用在閥門上的情況下，對安裝位置不做規定。
六、操作方法及注意事項：
1、用扳手依次逆時針旋動三個連接螺桿，使閥體與閘板分離并有均衡，適量的間隙（16mm左右）。確認后轉動閘板到工作位置，反向旋動連接螺桿，使閘板與閥體緊密接觸，達到絕對密封的目的。
2、橡膠密封圈不得與閥體粘連或發生硬摩擦，以防止損壞橡膠密封圈，破壞閥門的工作性能。
3、左右閥體松開時，介質要外溢，為確保安全，應在關閉時，請先關閉眼鏡閥前的煤氣蝶閥，同時請采用通風和其它能保證安全的措施。
4、F43X和F43AX手動扇形眼鏡閥在打開左、右閥體時，應注意閘板會自動掉下，操作時禁止人站在閘板正面，以免發生危險。
訂貨須知：
一、①F43X手動扇形眼鏡閥產品名稱與型號②F43X手動扇形眼鏡閥口徑③F43X手動扇形眼鏡閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的F43X手動扇形眼鏡閥型號，請按F43X手動扇形眼鏡閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
