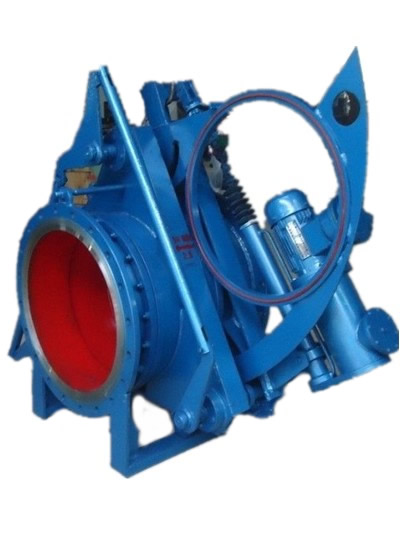

F743X液動扇形眼鏡閥詳細資料：
一、產品特點：
液動扇形眼鏡閥又名液動扇形盲板閥，主要由左閥體、右閥體、絲桿、閘板、密封圈、杠桿、液壓油缸等零件組成，并由底座、支撐柱構成一個剛性結構體。閥門中設有夾緊、松開汽缸和翻板汽缸，夾緊、松開汽缸通過杠桿和絲桿螺旋驅動左、右閥體完成松開、夾緊動作，翻板汽缸驅動閘板完成開關動作。橡膠密封圈鑲鉗在閘板上，具有耐高溫、密封性能好、更換方便、使用壽命長等特點。
液動盲板閥可以單臺遠距離控制，亦可多臺聯網遠距離控制，非正常情況下還可以利用閥門本身裝置手動操作。
二、主要性能參數：
|
公稱壓力MPa
|
0.25
|
0.15
|
0.10
|
0.05
|
|
密封試驗壓力MPa
|
0.275
|
0.165
|
0.11
|
0.055
|
|
強度試驗壓力MPa
|
0.40
|
0.225
|
0.15
|
0.075
|
|
驅動源
|
壓縮空氣0.4-0.6MPa 油壓壓力6.3MPa 3相380V50HZ
|
|||
|
適用溫度℃
|
丁腈橡膠
|
硅橡膠
|
氟橡膠
|
|
|
-20-100
|
-20-200
|
-20-300
|
||
|
適用介質
|
煤氣等有毒、有害、易燃?xì)怏w
|
|||
|
啟閉時間S
|
≤60
|
|||
|
主要零部件材料
|
閥體、閘板為碳鋼；絲桿為合金鋼；螺母為錳銅合金、球墨鑄鐵；伸縮器為不銹鋼
|
|||
三、主要外形連接尺寸： 單位：mm
|
DN |
D |
D1 |
b |
n-φd |
L |
|
300 |
440 |
395 |
22
|
12-φ22 |
450
|
|
350 |
490 |
445 |
22
|
12-φ22 |
450
|
|
400 |
540 |
495 |
22
|
16-φ22 |
450
|
|
450 |
595 |
550 |
24
|
16-φ22 |
500
|
|
500 |
645 |
600 |
24
|
16-φ22 |
500
|
|
600 |
755 |
705 |
24
|
20-φ26 |
600
|
|
700 |
860 |
810 |
26
|
24-φ26 |
600
|
|
800 |
975 |
920 |
26
|
24-φ30 |
800
|
|
900 |
1075 |
1020 |
28
|
24-φ30 |
800
|
|
1000 |
1175 |
1120 |
30
|
28-φ30 |
800
|
訂貨須知：
一、①F743X液動扇形眼鏡閥產品名稱與型號②F743X液動扇形眼鏡閥口徑③F743X液動扇形眼鏡閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的F743X液動扇形眼鏡閥型號，請按F743X液動扇形眼鏡閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
