產品匯總

BJ41H、BJ41W保溫截止閥

- 產品型號:
- BJ41H、BJ41W
- 產品口徑:
- 15-300mm
- 產品壓力:
- 1.6-6.4Mpa
- 產品材質:
- 碳鋼不銹鋼
聯系我們

產品說明

一、產品[BJ41H BJ41W保溫截止閥]的詳細資料：

產品名稱：BJ41保溫截止閥,夾套保溫截止閥,保溫夾套截止閥

產品型號：BJ41H、BJ41W

產品簡介：凱斯特閥門生產的BJ41保溫截止閥開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中低壓，而且適用于高壓。它的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。

二、保溫截止閥工作原理：

保溫截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。夾套保溫截止閥具有保溫,保冷特性,適用于石油,化工,冶金,制藥等行業. 保溫夾套截止閥適用于化工、化肥行業的管路上，夾套內通入蒸汽能防止介質結晶。

三、保溫截止閥產品優點：

1、結構簡單，制造和維修比較方便。

2、工作行程小，啟閉時間短。

3、密封性好，密封面間摩擦力小，壽命較長。

四、保溫截止閥產品缺點：

1、流體阻力大，開啟和關閉時所需力較大。

2、不適用于帶顆粒、粘度較大、易結焦的介質。

3、調節性能較差。

五、保溫截止閥執行標準：

設計與制造：BS1873　BS5160　GB12233

法蘭尺寸：ANSIB16.5　JB/T79　GB9113

壓力溫度：ANSIB16.34

結構長度：ANSIB16.10　BS1873　GB12221

對焊連接尺寸：ANSIB16.25

檢驗與實驗：BS6755　GB/T13927

六、保溫截止閥產品用途：

保溫截止閥主要用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質。

七、保溫截止閥產品性能參數：

型號	公稱壓力 PN（MPa）	試驗壓力PS（MPa）		適用溫度（℃）	適用介質	保溫套壓力（MPa）
型號	公稱壓力 PN（MPa）	殼體	密封	適用溫度（℃）	適用介質	保溫套壓力（MPa）
BJ41W-16P.R.C	1.6	2.4	1.8	≤350	硝酸類	≤1.0
BJ41W-25P.R.C	2.5	3.8	2.8	≤350	硝酸類	≤1.0

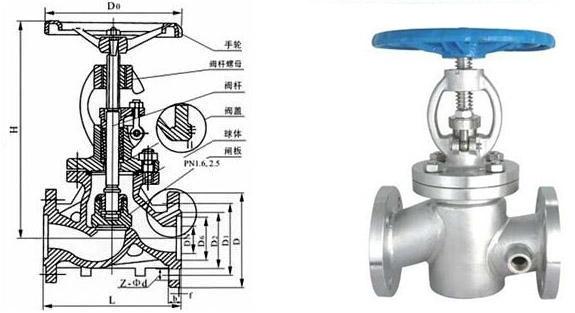

八、保溫截止閥主要外形尺寸和連接尺寸：1.6Mpa

型號	公稱通徑 DN（/）	尺寸
型號	公稱通徑 DN（/）	L	D	D1	D2	B-f	Z-φ	H	D0
BJ41W/H-16P/R/C	15	130	95	65	45	16-2	4-14	170	120
	20	150	105	75	55	16-2	4-14	190	140
	25	160	115	85	65	16-2	4-14	205	160
	32	180	135	100	78	18-2	4-18	270	180
	40	200	145	110	85	18-3	4-18	310	200
	50	230	160	125	100	18-3	4-18	358	240
	65	290	180	145	120	18-3	4-18	373	280
	80	310	195	160	135	20-3	8-18	435	320
	100	350	215	180	155	20-3	8-18	500	360
	125	400	245	210	185	22-3	8-18	614	400
	150	480	280	240	210	24-3	8-23	674	400
	200	600	335	295	265	26-3	12-23	818	450
	250	730	405	355	320	30-3	12-25	969	550

九、保溫截止閥主要外形尺寸和連接尺寸：2.5Mpa

型號	公稱通徑 DN（/）	尺寸
型號	公稱通徑 DN（/）	L	D	D1	D2	B-f	Z-φ	H	D0
BJ41WH-25PRC	15	130	95	65	45	16-2	4-14	233	120
	20	150	105	75	55	16-2	4-14	275	140
	25	160	115	85	65	16-2	4-14	285	160
	32	180	135	100	78	18-2	4-18	302	180
	40	200	145	110	85	18-3	4-18	355	200
	50	230	160	125	100	20-3	4-18	362	240
	65	290	180	145	120	22-3	8-18	400	280
	80	310	195	160	135	22-3	8-18	430	320
	100	350	230	190	160	24-3	8-23	465	360
	125	400	270	220	188	28-3	8-25	550	400
	150	480	300	250	218	30-3	8-25	700	400
	200	600	360	310	278	343	12-25	780	450
	250	730	425	370	335	36-3	12-30	900	550

十、保溫截止閥主要外形尺寸和連接尺寸：4.0Mpa

型號	公稱通徑 DN（?）	尺寸
型號	公稱通徑 DN（?）	L	D	D1	D2	B-f	Z-φ	H
BJ41WH-40PRC	15	130	95	65	45	16-2	4-14	233
	20	150	105	75	55	16-2	4-14	275
	25	160	115	85	65	16-2	4-14	285
	32	180	135	100	78	18-2	4-18	302
	40	200	145	110	85	18-3	4-18	355
	50	230	160	125	100	20-3	4-18	370
	65	290	180	145	120	22-3	8-18	408
	80	310	195	160	135	22-3	8-18	436
	100	350	230	190	160	24-3	8-23	475
	125	400	270	220	188	28-3	8-25	558
	150	480	300	250	218	30-3	8-25	720
	200	600	375	320	282	38-3	12-30	800
BJ41WH-64PRC	15	170	105	75	55	18-2	4-14	240
	20	190	125	90	68	20-2	4-18	280
	25	210	135	100	78	22-2	4-18	290
	32	230	150	110	82	24-2	4-23	325
	40	260	165	125	95	24-3	4-23	360
	50	300	175	135	105	26-3	4-23	410
	65	340	200	160	130	28-3	8-23	430
	80	380	210	170	140	30-3	8-23	465
	100	430	250	200	168	32-3	8-25	537
	125	500	295	240	202	36-3	8-30	630
	150	550	340	280	240	38-3	8-34	790
	200	650	405	345	300	44-3	12-34	910

訂貨須知：
一、①BJ41保溫截止閥產品名稱與型號②BJ41保溫截止閥口徑③BJ41保溫截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的BJ41保溫截止閥型號，請按BJ41保溫截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://hebiren.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
