絲口、承插焊截止閥
J11W/ H內螺紋截止閥
    • 產品型號:
    • J11W/ H
    • 產品口徑:
    • 15-65mm
    • 產品壓力:
    • 1.0-2.5Mpa
    • 產品材質:
    • 鑄鐵 碳鋼 不銹鋼
產品說明

  • 一、產品[J11W/ H內螺紋截止閥]的詳細資料：

    產品名稱：J11W/ H內螺紋截止閥
    產品型號：J11W/ H
    設計與制造標準：
    設計與制造：GB12233
    結構長度：GB12221
    螺紋連接尺寸：GB/T15918.1-93
    檢驗與實驗：GB/T13927
    二、螺紋截止閥主要性能規范：
    公稱壓力：PN≤1.6Mpa 適用介質：水、油、酸 適用溫度：T≤180℃，≤350(℃)
    三、J11W內螺紋截止閥主要性能規范：
    型號
    材質
    公稱壓力
    試驗壓力PS（Mpa）
    工作壓力
    工作溫度
    適用介質
    殼體
    密封
    J11W-16
    灰鑄鐵
    1.6
    2.5
    1.76
    1.6 (Mpa)
    ≤100(℃)
    油類
    J11W-16K
    可鍛鑄鐵
    J11W-16P
    304不銹鋼
    硝酸類腐蝕性介質
    J11W-16R
    316不銹鋼
    ≤350(℃)
    醋酸類腐蝕性介質
    J11W-16Ni
    316L不銹鋼
    堿液、鹽水、海水等
    四、小口徑內螺紋截止閥的產品結構特點：
    硅溶膠精密鑄造不銹鋼閥體、閥蓋，適用于水、油、汽及某些腐蝕性流體介質。常溫額定工作壓力為200PSI（1.6Mpa）
    五、內螺紋截止閥主要零件的材料說明：
    編號
    部件
    材質
    1
    閥體
    CF8/CF8M
    2
    閘瓣
    304/106
    3
    閥桿
    316
    4
    閥蓋
    CF8/CF8M
    5
    密封墊
    PTFE
    6
    平墊
    304/106
    7
    填料
    PTFE
    8
    壓環
    304/106
    9
    壓蓋
    CF8/CF8M
    10
    手輪
    ALUMNUM ALLOY
    11
    銘牌
    ALUMNUM ALLOY
    12
    螺母
    304

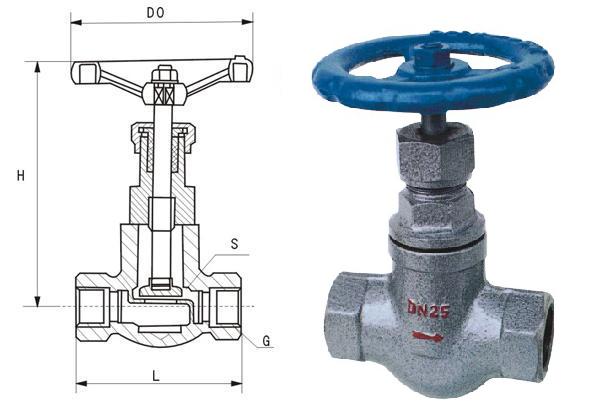

    六、J11W/H內螺紋截止閥主要外形尺寸和連接尺寸：
    公稱通徑
    管螺紋
    尺          寸 (mm)
    DN(mm)
    L
    D1
    S
    H
    H1
    D0
    15
    1-2
    90
    14
    32
    109
    117
    65
    20
    3-4
    100
    16
    36
    109
    117
    65
    25
    1
    120
    18
    46
    132
    142
    80
    32
    1-4
    140
    20
    55
    156
    168
    100
    40
    1-2
    170
    22
    65
    167
    168
    100
    50
    2
    200
    24
    80
    182
    200
    120
    65
    2-2
    260
    26
    95
    200
    223
    120

    訂貨須知：
    一、①J11W/ H內螺紋截止閥產品名稱與型號②J11W/ H內螺紋截止閥口徑③J11W/ H內螺紋截止閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定凱斯特公司的J11W/ H內螺紋截止閥型號，請按J11W/ H內螺紋截止閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
