L/J46Y平衡式節流截止閥

- 產品型號:
- L/J46Y
- 產品口徑:
- 25-200mm
- 產品壓力:
- 16.0-35.0Mpa
- 產品材質:
- 碳鋼不銹鋼
聯系我們

產品說明

一、L/J46Y-160平衡式節流截止閥工作原理

閥瓣通過閥桿壓板和閥桿連接，該閥為節流、截止。順時針方向旋轉手柄，閥桿向下移動，推動閥瓣向下移動，逐步地縮小閥座與閥瓣上的開口通道面積，以此達到減少流體流量和節流降壓的目的。逆時針方向旋轉手柄時則相反。閥瓣中心處和閥桿頭部開有通孔，使閥瓣下腔高壓液體通過通孔進入閥瓣上腔，起到閥瓣上、下腔壓力自平衡作用，便于減少開關力矩，使開關輕便、靈活。該閥也可作閉路裝置，順時針方向旋轉手柄即為關閉，逆時針轉時則為開啟。

二、L/J46Y-160平衡式節流截止閥適用范圍

該產品適用于公稱壓力PN<35.0MPa,溫度t<120攝氏度的水、油品、天然氣等介質的管路上，作為介質流量和壓力的調節、節流裝置。

三、L/J46Y-160平衡式節流截止閥性能規范

技術參數		壓力等級（MPa）
技術參數		16.0	20.0	25.0	32.0	35.0	40.0
公稱壓力（MPa）		16.0	20.0	25.0	32.0	35.0	40.0
試驗壓力（MPa）	強度	24.0	30.0	37.5	48	52.5	60
試驗壓力（MPa）	密封	17.6	22	27.5	35.2	38.5	44
適用介質		水、油品、天然氣等
工作溫度		-29～120℃

四、L/J46Y-160平衡式節流截止閥采用標準

閥門制造：GB12235

結構長度：GB/T12221-1989

法蘭端：GB/T9113-2000

五、L/J46Y-160平衡式節流截止閥主要零件材料

零件名稱	材料	標 準
閥體、閥蓋、手柄	碳素鑄鋼	WCB GB12229
填料壓蓋、軸承壓板	優質碳素鋼	45 GB699
閥座、閥瓣、閥桿、導向密封套	鉻不銹鋼	Cr13 GB1220
閥桿螺母	鋁青銅	QAl9-4 GB1176
填料	四氟/耐油橡膠
螺栓	優質碳素鋼	35 GB699
O形密封圈	耐油橡膠	I-2 HG4-329

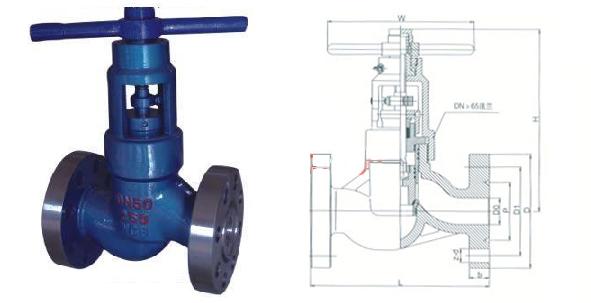

六、L/J46Y-160平衡式節流截止閥結構圖

L/J46Y-160平衡式節流截止閥連接尺寸：

公稱壓力PN（MPa）	公稱通徑DN（mm）	外形尺寸
公稱壓力PN（MPa）	公稱通徑DN（mm）	L	L1	H	H1	D0	D1	D2	D3	h	Z-Φd	L0
16 20	25	230	335	200	235	25	50.8	101.5	150	29	4-26	200
	32	260	340	215	255	29	60.32	111	160	29	4-26	220
	40	260	390	220	265	36	68.28	124	180	32	45-30	280
	50	300	420	230	285	45	95.25	165	215	38	8-26	300
	65	340	475	250	315	58	107.95	190.5	240	38	8-26	350
	80	380	630	340	420	72	123.82	190.5	245	23	8-30	360
	100	450	610	375	472	90	149.22	235	295	45	8-33	400
	150	600	880	530	672	135	211.12	317.5	380	56	12-33	600
	200	660	900	720	980	180	269.88	393.4	460	63	12-39	650
25 35 45	25	230	335	200	235	23	50.8	101.5	150	29	4-26	200
	32	260	340	215	255	29	60.32	111	160	29	4-26	220
	40	260	390	220	265	36	68.28	124	180	32	4-30	280
	50	300	420	230	285	45	95.25	165	215	38	8-26	300
	65	340	475	250	315	58	107.95	190.5	245	42	8-30	350
	80	380	630	340	420	72	136.52	203	270	48	8-33	360
	100	450	610	375	475	90	161.92	241.5	310	55	8-36	400
	150	600	880	530	675	135	211.12	317.5	395	73	12-39	600
	200	600	900	720	980	180	279.4	438	550	83	12-56	650

七、L/J46Y-160平衡式節流截止閥使用保養及注意事項

1、產品出廠前均作了強度試驗和密封試驗，使用時除兩端外的其他連接處均應保持初始狀態。

2、本系列產品操作手柄上標有啟閉旋向標志，并根據限位柄升降大小，調節啟閉高度。

3、關閉閥門時嚴禁使用加力桿。

4、產品使用過程中，要定期向油杯內注入定量潤滑脂。

5、如因易損件損壞而泄漏，要及時更換易損件。

6、檢修過程中，要將閥門內腔清洗干凈，組裝時注意保護密封膠圈，防止磕壞而造成泄漏。同時在各傳動部位加入一定量的潤滑脂。

7、閥門儲存停用期間，應將閥瓣處于關閉位置，長期存放應置于通風干燥處，定期檢查保養。
