針形閥
JX29W/H液位計針型截止閥
    • 產品型號:
    • JX29W/H
    • 產品口徑:
    • 6-25mm
    • 產品壓力:
    • 1.6-4.0Mpa
    • 產品材質:
    • 碳鋼 不銹鋼
產品說明
  • 一、產品[JX29W/H液位計針型截止閥]的詳細資料：
    型號： JX29W/H
    產品名稱： 液位計針型截止閥
    特性:
    1. 制造標準: GB/T12224-2005 JB/T7747-1995
    2. 連接形式:  卡套,外螺紋連接(NPT,G,Rc,Rp…)
    3. 結構特征: 錐面密封
    4. 閥門檢驗與試驗: GB/T13927-1992 JB/T9092-1999
    5. 公稱壓力:≤10000Psi
    6. 適用工作溫度:-29℃～+250℃
    7. 適用介質: 水,油,氣等腐蝕性與非腐蝕性介質
    8. 公稱通徑:DN6,DN10,DN15,DN20,DN25…
    二、主要零件材料
    序號
    NO.
    零件名稱
    Part name
    材質
    Material
    1
    螺母 Nut
    20# A105 SS304 SS304L SS316 SS316L
    2
    管接頭 Connector
    20# A105 SS304 SS304L SS316 SS316L
    3
    卡套 Ferrule
    20# A105 SS304 SS304L SS316 SS316L
    4
    密封圈 o-ring
    橡膠Rubber
    5
    閥體 Body
    20# A105 SS304 SS304L SS316 SS316L
    6
    填料墊 Packing Seat
    PTFE 柔性石墨(Expanded Graphite)
    金屬盤根(Matel and Graphite)
    7
    填料 Packing
    PTFE 柔性石墨(Expanded Graphite)
    8
    填料壓蓋 Packing Gland
    20# A105 SS304 SS304L SS316 SS316L
    9
    鎖緊螺母 Lock Nut
    20# A105 SS304 SS304L SS316 SS316L
    10
    閥桿 Stem
    20# A105 SS304 SS304L SS316 SS316L
    11
    手輪 Handle
    20# A105 SS304 SS304L SS316 SS316L
    12
    帶帽螺母 Hooded Nut
    20# A105 SS304 SS304L SS316 SS316L

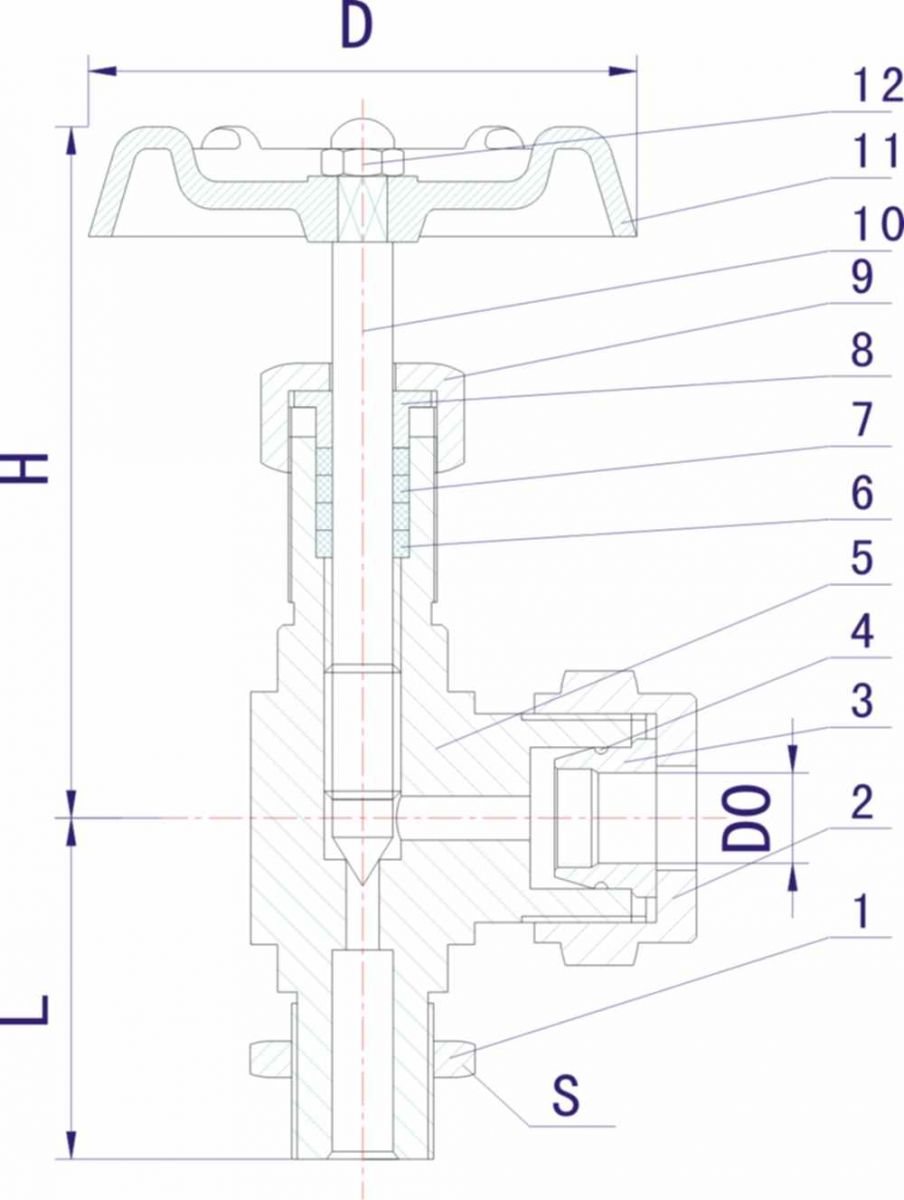

    三、JX29W/H液位計針型截止閥外形及結構尺寸 (mm)
    ITEM NO.
    D0
    D2
    D3
    H
    H1
    JX29W/H-1
    ø19
    ø96
    ø60
    97.5
    47
    JX29W/H-2
    ø19
    ø104
    ø60
    97.5
    49
    JX29W/H-3
    ø19
    ø112
    ø60
    97.5
    47
    訂貨須知：
    一、①JX29W/H液位計針型截止閥產品名稱與型號②JX29W/H液位計針型截止閥口徑③JX29W/H液位計針型截止閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的JX29W/H液位計針型截止閥型號，請按JX29W/H液位計針型截止閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
    感謝您訪問我們的網站【http://hebiren.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
