針形閥
J21W外螺紋截止閥
    • 產品型號:
    • J21W
    • 產品口徑:
    • 6-25mm
    • 產品壓力:
    • 16.0-32.0Mpa
    • 產品材質:
    • 碳鋼 不銹鋼
產品說明
  • 一、產品[J21W外螺紋截止閥]的詳細資料：
    J21H-160、J21W-160P、J21W-160R 型外螺紋截止閥：手動、外螺紋連接形式、直通式結構，閥座密封面材料為不銹鋼、工作壓力 16.0 MPa、公稱尺寸 DN6~DN15、閥體材料為碳素鋼（J21H）、不銹鋼（J21W），適用于水、蒸汽、油品（J21H），弱腐蝕性或腐蝕性（J21W）介質管路中。
    J21H-160、J21W-160P、J21W-160R 型外螺紋截止閥，管路跟閥體連接采用外螺紋活接式，也叫外螺紋針型閥、外螺紋針形閥，是電力、電氣、機電設備工程、電控設備工程中應用最多的閥門之一。由于其安裝方便、制造合理、經濟簡單，所以大量使用在電力工程等管道中。
    二、J21H-160、J21W-160P、J21W-160R 型外螺紋截止閥主要性能參數
    型號
    PN
    工作壓力 / MPa
    適用溫度 / ℃
    適用介質
    J21H-160
    160
    1.6
    小于 425
    水、蒸汽、油品等無腐蝕性介質
    J21W-160P
    小于 150
    鉻鎳鈦不銹鋼
    J21W-160R
    腐蝕性介質

    三、J21H-160、J21W-160P、J21W-160R 型外螺紋截止閥零部件材料

    型號
    材料
    閥體、閥蓋
    閥桿、閥瓣、閥座
    閥桿螺母
    填料
    手輪
    J21H-160
    碳素鋼鍛件
    鉻不銹鋼
    鑄鋁青銅
    石棉石墨
    球磨鑄鐵
    J21W-160P
    鉻鎳鈦不銹鋼
    鉻鎳鈦不銹鋼
    聚四氟乙烯
    J21W-160R
    鉻鎳鉬鈦不銹鋼
    鉻鎳鉬鈦不銹鋼

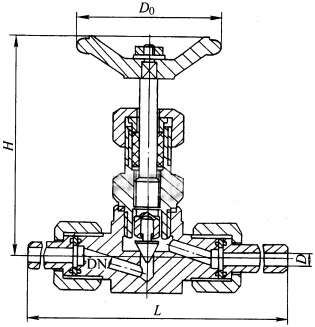

    四、J21H-160、J21W-160P、J21W-160R 型外螺紋截止閥外形及結構尺寸 (mm)

    DN
    L
    L1
    h
    H
    H1
    D0
    6
    60
    15
    15
    85
    91
    65
    10
    60
    15
    15
    89
    99
    65
    15
    60
    15
    15
    100
    115
    65

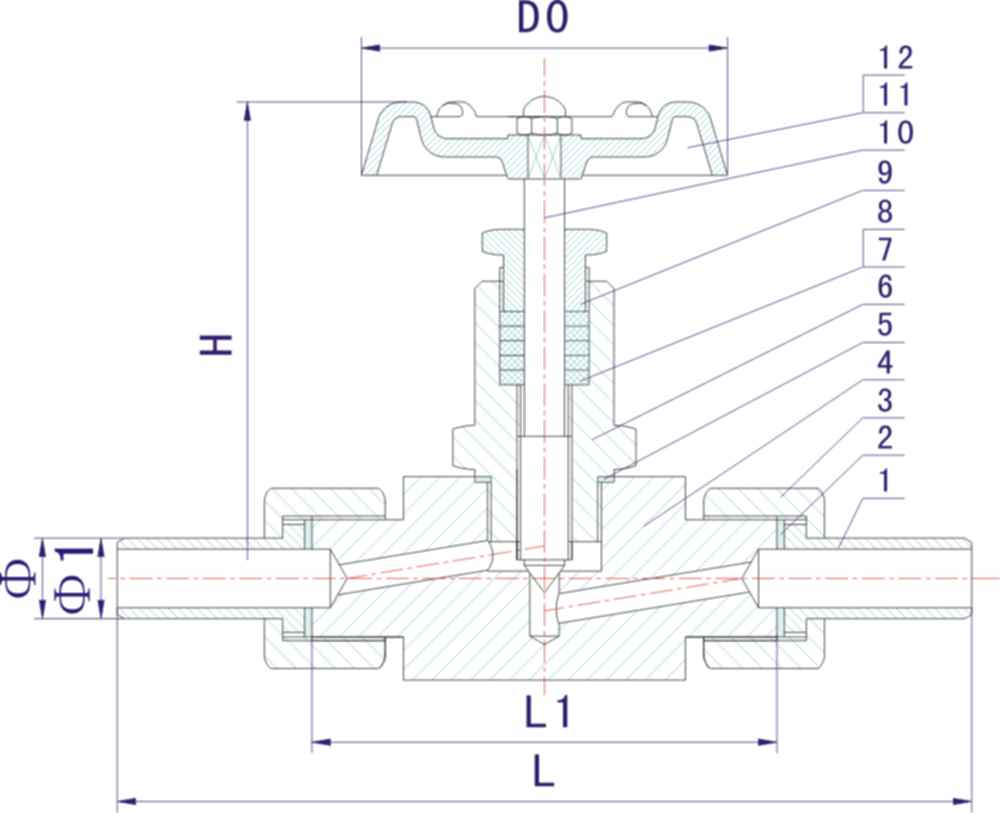

    五、J21W-JH-d外絲針型閥主要零件材料

    序號
    NO.
    零件名稱
    Part name
    材質
    Material
    1
    焊接接管 Weld Tube
    20# A105 SS304 SS304L SS316 SS316L
    2
    平墊圈Plain washer
    PTFE 銅 RTFE
    3
    管接頭 Connection
    20# A105 SS304 SS304L SS316 SS316L
    4
    閥體 Body
    20# A105 SS304 SS304L SS316 SS316L
    5
    閥蓋墊片 Bonnet Gasket
    紫銅(Red copper) PTFE
    6
    閥蓋Bonnet
    20# A105 SS304 SS304L SS316 SS316L
    7
    填料墊 Packing Seat
    PTFE 柔性石墨(Expanded Graphite)
    金屬盤根(Matel and Graphite)
    8
    填料 Packing
    PTFE 柔性石墨(Expanded Graphite)
    9
    填料壓蓋 Packing Gland
    20# A105 SS304 SS304L SS316 SS316L
    10
    閥桿 Stem
    20# A105 SS304 SS304L SS316 SS316L
    11
    手輪 Handle
    20# A105 SS304 SS304L SS316 SS316L
    12
    帶帽螺母Hooded Nut
    20# A105 SS304 SS304L SS316 SS316L

    六、J21W-JH-d外絲針型閥外形及結構尺寸 (mm)

    ITEM NO.
    公稱通徑 DN
    Nominal bore
    ø
    ø1
    H
    L
    L1
    D0
    J21W-JH-d-1
    DN6
    ø14
    ø12
    88
    122
    60
    60(70)
    J21W-JH-d-2
    DN10
    ø18
    ø14
    88
    122
    60(70)
    60(80)
    J21W-JH-d-3
    DN15
    ø22
    ø17
    88
    134
    62(80)
    70(80)
    J21W-JH-d-4
    DN20
    ø28
    ø19
    110
    142
    67(90)
    80(110)
    J21W-JH-d-5
    DN25
    ø34
    ø22
    110
    159
    77(100)
    80(130)

     訂貨須知：
    一、①J21W不銹鋼針形閥產品名稱與型號②J21W不銹鋼針形閥口徑③J21W不銹鋼針形閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的J21W不銹鋼針形閥型號，請按J21W不銹鋼針形閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
    感謝您訪問我們的網站【http://hebiren.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
