針形閥
J21W內外絲針型閥
    • 產品型號:
    • J21W
    • 產品口徑:
    • 6-15mm
    • 產品壓力:
    • 16.0-32.0Mpa
    • 產品材質:
    • 碳鋼 不銹鋼
產品說明
  • 針型閥門材料的選用:
    一般情況下，針型閥門材料應根據其參數及材料的性能按本標準選用，并應符合有關產品標準的規定。也可選用性能不低于本標準規定的或供購雙方合同商定的其他材料。而特殊情況下針型閥門的技術要求如下：1.灰鑄鐵制針型閥門用于公稱壓力 pN≤1.0MPa，溫度為–10~200℃的水、蒸氣、空氣、煤氣及油類等介質的灰鑄鐵制閥門。2.可鍛鑄鐵制針型閥門用于公稱壓力 pN≤2.5MPa，溫度為–30~300℃的水、蒸氣、空氣及油類等介質的可鍛鑄鐵制閥門。3. 球墨鑄鐵制針型閥門用于公稱壓力 pN≤4.0MPa，溫度為–30~350℃的水、蒸氣、空氣及油類等介質的球墨鑄鐵制閥門。4.銅合金制針型閥門用于公稱壓力 pN≤2.5MPa 的水、海水、氧氣、空氣、油類等介質，以及溫度為–40~250℃的蒸氣介質的銅合金制閥門。5.碳素鋼制針型閥門用于公稱壓力 pN≤32.0MPa，溫度為–30~450℃的水、蒸氣、空氣、氫氣、氨、氮及石油產品等介質的碳素鋼制閥門。6.高溫鋼制針型閥門用于公稱壓力 pN≤16.0MPa，溫度小于或等于 550℃的蒸氣及石油產品等介質的高溫鋼制閥門。7.低溫鋼制針型閥門用于公稱壓力 pN≤6.4MPa，溫度高于或等于–196℃的乙烯、丙烯、液態天然氣及液氮等介質的低溫鋼制閥門。8.不銹耐酸鋼制針型閥門用于公稱壓力 pN≤6.4MPa，溫度低于或等于 200℃的硝酸、醋酸等介質的不銹耐酸鋼制閥門。
    J21W內外絲針型閥主要參數:
    1. 制造標準: ASME B16.34-2004
    2. 連接形式: 內外螺紋連接(NPT,G,Rc,Rp…)
    3. 結構特征: 錐螺紋密封
    4. 閥門檢驗和試驗: API 598-1996
    5. 公稱壓力:≤10000Psi
    6. 適用溫度:-29℃～+538℃
    7. 適用介質:水,氣,油及腐蝕性與非腐蝕性介質
    8. 公稱通徑:DN6,DN10,DN15,DN20,DN25…

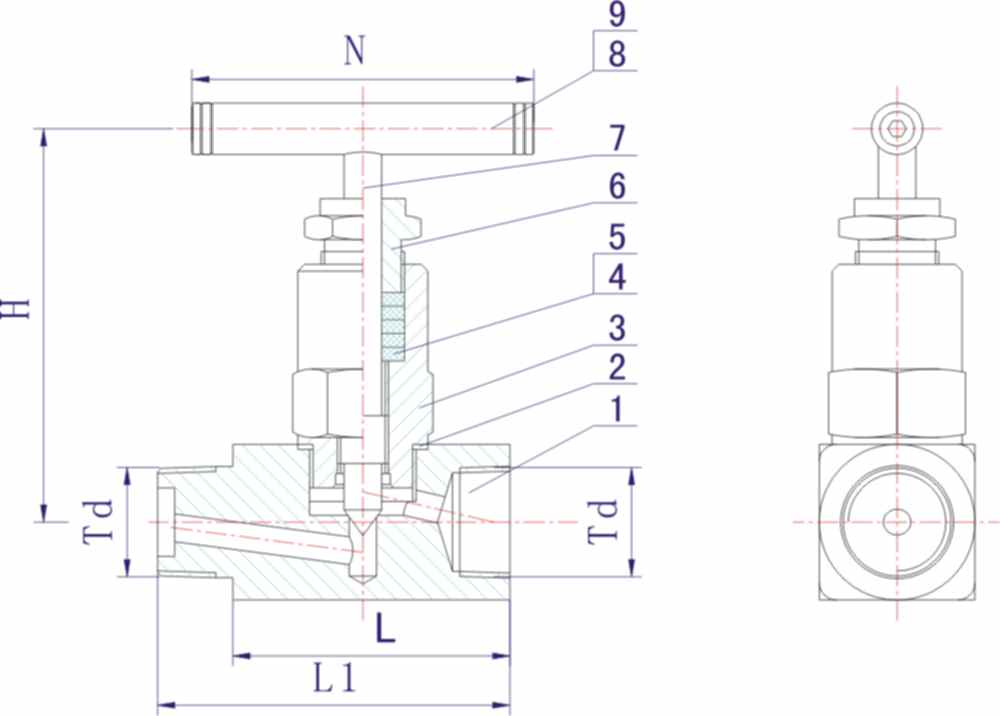

    J21W內外絲針型閥主要零件材料：
    序號
    NO.
    零件名稱
    Part name
    材質
    Material
    1
    閥體 Body
    20# A105 SS304 SS304L SS316 SS316L
    2
    閥蓋墊片 Bonnet Gasket
    紫銅(Red copper) PTFE
    3
    閥蓋Bonnet
    20# A105 SS304 SS304L SS316 SS316L
    4
    填料墊 Packing Seat
    PTFE 柔性石墨(Expanded Graphite)
    金屬盤根(Matel and Graphite)
    5
    填料 Packing
    PTFE 柔性石墨(Expanded Graphite)
    6
    填料壓蓋 Packing Gland
    20# A105 SS304 SS304L SS316 SS316L
    7
    閥桿 Stem
    20# A105 SS304 SS304L SS316 SS316L
    8
    手柄 Handle
    20# A105 SS304 SS304L SS316 SS316L
    9
    內六角螺釘 Hexagon Screw
    20# A105 SS304 SS304L SS316 SS316L
    J21W內外絲針型閥主要外形連接尺寸：
    貨號
    ITEM NO.
    公稱通徑 DN
    Nominal bore
    Td
    H
    L
    L1
    N
    J21W
    DN6
    NPT1/4
    75
    58
    75
    60
    J21W
    NPT1/2
    80
    62
    66
    60
    J21W
    NPT3/4
    80
    57
    -
    60
    J21W
    DN10
    NPT3/8
    75
    58
    78
    60
    J21W
    DN15
    NPT1/2
    77
    68
    86
    60

    訂貨須知：
    一、①J21W鉻鎳不銹鋼焊接針形閥產品名稱與型號②J21W鉻鎳不銹鋼焊接針形閥口徑③J21W鉻鎳不銹鋼焊接針形閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的J21W鉻鎳不銹鋼焊接針形閥型號，請按J21W鉻鎳不銹鋼焊接針形閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
