一、產品[JY41W氧氣專用截止閥]詳細資料：

產品名稱：氧氣專用截止閥

產品型號：JY41W

產品簡介：氧氣管路專用閥門是根據氧氣管網運行特點以及考慮氧氣介質的易燃易爆的特性，以安全可靠和性能優越為設計原則，并參照中華人民共和國冶金工業部制定的《氧氣安全規程》的規定而設計、制造的確保氧氣管網安全運行的專用閥門。氧氣閥作為冶金工業中輸送氧氣管路上的啟閉裝置，較其它通用閥門相比有許多特別嚴格的要求。因?yàn)檠鯕鈱僖兹家妆ｋU(xiǎn)品，所以必需防泄漏，防靜電，防火花，以避免發生事故。 在結構上，設計為：閥瓣啟閉時閥桿只升降而不轉動，有效地降低了密封副磨損、填料磨損和上密封磨損；側法蘭上裝有接地螺釘，避免產生靜電火花；閥桿外露部分用有機玻璃密閉封蓋，用以防塵防油。
按照冶金工業部《鋼鐵企業氧氣管網的若干技術規定》的規定采用截止閥。主體材料選用不銹鋼或阻燃性極好的銅合金，密封面為本體或堆焊D802，其余內件采用不銹鋼或銅合金；傳動部位的潤滑采用不可燃的潤滑脂， 并標有明顯的禁油標記。在結構上，支架采用全閉封，并有導除靜電裝置，閥桿上配有防塵帽。我公司的氧氣管路專用閥，自投放市場以來深受各大、中型鋼鐵廠、制氧廠、石化廠氧氣管網的信賴!

結構特點:

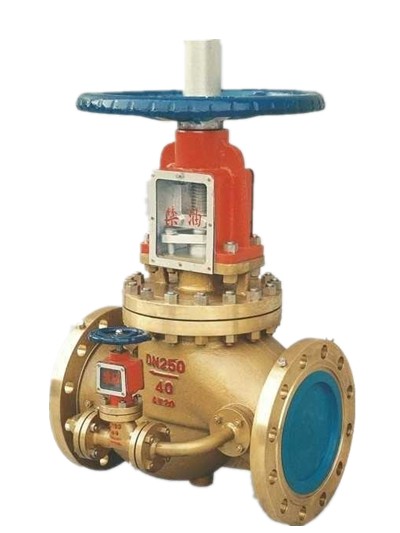

1、對于公稱壓力PN≥1．6MPa、DNl25～200采用內旁通結構；DN250～500采用帶外旁通閥結構。其目的是減小閥前、閥后的壓力差以避免高流速、高沖刷以及防止產生高溫，從而保證了氧氣管網的安全運行，同時也減小了操作力矩。
2、介質流向：PN≥1．6MPa、DN≤100介質由閥瓣下方流入閥瓣上方(即低進高出)，DN≥125介質由閥瓣卜方流入下方(高進低出)o對于 DN≥125的閥門采用介質高進低出的流向，一方面足內旁通閥結構上的需要，另一方面由于介質壓力的作用使閥門的關閉力大大減小。
3、該閥設有導靜電安全裝置，可避免因靜電產生火花。
4、與普通截止閥相比，氧氣管路用截止閥的支架部分采用全封閉式結構，且壓緊填料時可以打開支架上的防護蓋板，起到了防油防塵的作用。并有明顯的禁油標記。
5、全部零件采用嚴格的脫脂處理

二、壓力試驗：

公稱壓力	強度試驗	水密封試驗	上密封試驗	氣密封試驗
2.5	3.8	2.8	2.8	0.6
4.0	6.0	4.4	4.4

三、主要零件材料及性能：

體蓋	閥桿	閥瓣	密封面	墊片	填料	工作溫度	適用介質
1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni19Ti	STL本體材質	PTFE	PTFE	常溫	氧氣

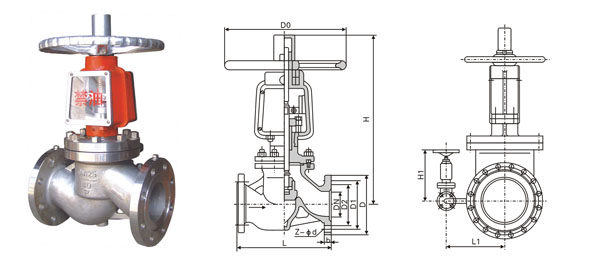

四、氧氣專用截止閥1.6MPa主要外形和連接尺寸：               單位Unit：mm

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0
凸面法蘭 RF JY41W-16P JY41W-16T JY41Y-16P JY41Y-16T	25	160	115	85	65	14	4-φ14	305	160
	32	180	135	100	78	16	4-φ14	316	160
	40	200	145	110	85	16	4-φ14	328	180
	50	230	160	125	100	16	4-φ14	356	200
	65	290	180	145	120	18	4-φ14	389	280
	80	310	195	160	135	20	4-φ14	400	280
	100	350	215	180	155	20	4-φ14	460	320
	125	400	245	210	185	22	4-φ14	528	320
	150	480	280	240	210	24	4-φ14	668	450
	200	600	335	295	265	26	4-φ14	795	500
	250	650	405	355	320	30	4-φ14	910	560
	300	750	460	410	375	30	4-φ14	1200	640
	350	850	520	470	435	34	4-φ14	1290	720
	400	950	580	525	485	36	4-φ14	1560	800

五、氧氣專用截止閥2.5MPa主要外形和連接尺寸：        單位Unit：mm

六、氧氣專用截止閥4.0MPa主要外形和連接尺寸：        單位Unit：mm

訂貨須知：
一、①氧氣專用截止閥產品名稱與型號②氧氣專用截止閥口徑③氧氣專用截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的氧氣專用截止閥型號，請按氧氣專用截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
