一、產品[J/L44H/Y高壓角式截止閥]詳細資料：

產品名稱：J L44H/Y J344Y/R高壓角式截（止回、節流）閥

產品型號：J L44H/Y J344Y

產品口徑：50～150mm

產品壓力：1.6MPa～6.4MPa

產品材質：鑄鋼、鑄鐵、不銹鋼

詳細介紹：J44H/Y高壓角式截止閥、節流閥是一種常用的截?cái)嚅y，主要用來接通或截?cái)喙苈分械慕橘|(zhì)，一般用于氯化氫氣中、小口徑的管道。氯化氫閥門的種類按閥桿螺紋的位置分有外螺紋式、內螺紋式。按介質的流向分，有直通式、直流式和角式。

J/L44H高壓角式截止閥結構特點：

     J44H/Y高壓角式截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。
    J44H/Y高壓角式截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。
    J44H/Y高壓角式截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。

J/L44H/Y角式截止閥(節流閥)設計與制造標準：

角式截止閥設計與制造：　GB12233
角式截止閥法蘭尺寸：JB/T79　GB9113
角式截止閥結構長度：　GB12221
角式截止閥檢驗與實驗：　GB/T13927

二、角式截止閥主要性能規范：

三、主要零部件材料

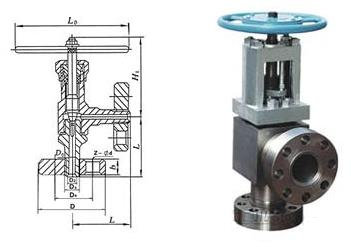

四、J/L44H高壓角式截止閥主要外形及連接尺寸：

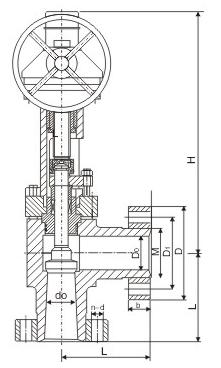

五、J/L344Y/P/R蝸輪傳動角式截止閥主要外形及連接尺寸：

訂貨須知：
一、①J/L44H型高壓截止閥產品名稱與型號②J/L44H型高壓截止閥口徑③J/L44H型高壓截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的J/L44H型高壓截止閥型號，請按J/L44H型高壓截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
