G41F46襯氟隔膜閥

- 產品型號:
- G41F46
- 產品口徑:
- 20-300mm
- 產品壓力:
- 0.6-1.6Mpa
- 產品材質:
- 鑄鐵鑄鋼不銹鋼
聯系我們

產品說明

一、產品[G41F46襯氟隔膜閥]的詳細資料：

產品型號：G41F46

產品名稱：隔膜閥

產品特點：凱斯特牌隔膜閥是一種特殊形工的具有截斷功能的閥門，其啟閉件由鋼質瓣與軟質材料（橡膠和氟塑料復合）制的隔膜組成并將閥體內腔與閥蓋內腔隔開以達到截斷管內介質之目的。在化工、制酸、制堿、冶煉、稀土、農藥等行業生產系統中應用較為廣泛。

1.G41F46襯氟隔膜閥與其它閥門最大的區別在於：采用無填料函的構造；G41F46襯氟隔膜閥隔膜可使流道內的腐蝕性介質與所有驅動部件處於完全隔離的狀態，從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。

2.由於隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。

3.G41F46襯氟隔膜閥的閥體內腔為全氟F56內襯。因此具有優越的耐腐蝕的特點。

4.由於密封件為富有彈性的四氟隔膜。因此還具有較好的密封性和最小的關閉力。

5.本閥由閥體、閥蓋、閥瓣、閥桿、隔膜和其它驅動零件等組成。

6.閥門的啟閉是依靠旋轉手輪而達到的。本閥在閥蓋上端標有可窺見閥門處啟或閉位置的顯示色別，以指示閥門的啟閉行程。當順時針放置手輪時，手輪即下移，閥瓣隨之帶動隔膜下降使通路截斷；反之則閥門即開啟，色別隨之顯露。

7.本閥采用標準：按照GB12239的規定，并符合BS5156的
產品用途: G41F46襯氟隔膜閥廣泛適用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業不同工況下的強腐蝕性介質，而且可以代替價格昂貴的稀有金屬閥門。

設計規范：遵循GB 1239,　BS 5156標準?！?br /> 驅動方式：手動、氣動（常開或常閉）、電動。
法蘭連接隔膜閥
設計與制造符合中國國家標準
基本結構形式：堰式，直流式
公稱壓力PN0.6~1.0(Mpa)
公稱能徑DN15-400(mm)

二、基本型號：

手動	G41J(堰式)	手動	G641J(往復式)
	G41F5(堰式)		G641F5(往復式)
	G45J(直流式)		G6B41F(常閉式)
	G45F5(直流式)		G6B41F5(常閉式)
電動	G9B41J(防爆式)	電動	G941J(普通型)
電動	G9B41F5(防爆式)	電動	G941F5(普通型)

三、主要性能規范：

遵循規范	STANDARD
設計與制造	GB12239
結構長度	GB1221/JB1688
法蘭尺寸	JB78/JB79(GB　HG　SH)
壓力試驗	GB/T13927
標簽	GB12220
供貨	GB/T12252

四、主要零部件材料表：

序號	零件名稱	灰鑄鐵	鑄鋼	不銹鋼		超低碳鋼
序號	零件名稱	Z	C	P	R	PL	RL
1	閥體、閥蓋、閥瓣	HT250	WCB	CF8	CF8M	CF3	CF3M
2	閥桿	35	1Cr13	1Cr18Ni19Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	襯里層	FEP（F46） PFA PCTFE（F3）
4	隔膜	FEP（F46）/CR（氟丁橡膠） PFA（可溶性聚四氟乙烯）/FPDM（乙丙橡膠）
5	閥桿螺母	ZCuAL10Fe3 ZCuAL10Fe3
6	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni9Ti	1Cr17Ni9Ti
7	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
8	手輪	HT200	HT200	WCC	WCC	WCC	WCC

五、凱斯特牌G41F46襯氟隔膜閥外形連接尺寸及重量：

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0	H1	H2	重量
DN (mm)	NPS (inch)	PNO.6Mpa/PNl.OMPa
15	1/2	125	95	65	45	2	14	4-φ14	100	105	110	3.5
20	3/4	135	105	75	55	2	16	4-φ14	100	115	125	4
25	1	145	115	85	65	2	16	4-φ14	120	120	135	5.5
32	11/4	160	135	100	78	2	18	4-φ18	120	125	150	8
40	11/2	180	145	110	85	3	18	4-φ18	140	135	175	11
50	2	210	160	125	100	3	20	4-φ18	140	155	195	14
65	21/2	250	180	145	120	3	20	4-φ18	200	170	200	23
80	3	300	195	160	135	3	22	4/8-φ18	200	200	255	29
100	4	350	215	180	155	3	22	8-φ18	280	270	325	46
125	5	400	245	210	185	3	24	8-φ18	320	335	405	70
150	6	460	280	240	210	3	24	8-φ23	320	370	450	95
200	8	570	335	295	265	3	26	8-φ23	400	480	600	170
250	10	680	390	350	320	3	28	12-φ23	500	545	620	270
300	12	790	440	400	368	4	28	12-φ23	500	585	680	320
PN1.6MPa
15	1/2	125	95	65	45	2	14	4-φ14	120	110	115	4
20	3/4	135	105	75	55	2	16	4-φ14	120	120	130	5
25	1	145	115	85	65	2	16	4-φ14	140	125	140	6
32	11/4	160	135	100	78	2	18	4-φ18	140	130	155	9
40	11/2	180	145	110	85	3	18	4-φ18	160	140	180	12
50	2	210	160	125	100	3	20	4-φ18	160	160	200	15
65	21/2	250	180	145	120	3	20	4-φ18	200	175	205	24
80	3	300	195	160	135	3	22	8-φ18	200	205	260	30
100	4	350	215	180	155	3	24	8-φ18	280	275	330	48
125	5	400	245	210	185	3	26	8-φ18	320	340	410	75
150	6	460	280	240	210	3	28	8-φ23	320	375	460	105
200	8	570	335	295	265	3	30	12-φ23	400	485	605	182
250	10	680	405	355	320	3	32	12-φ25	500	550	625	295
300	12	790	460	410	375	4	34	12-φ25	500	590	685	345

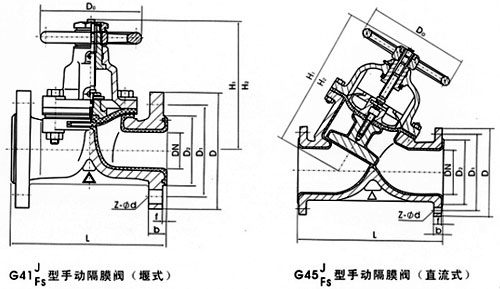

型號	公稱通徑DN(mm)	尺寸（㎜）
型號	公稱通徑DN(mm)	L	D	D1	D0	Z-φd	H	H1	H2	H3	重量 (㎏)
G41WJFS-610	15	125	95	65	120	4-φ14	-	-	-	-	3.8
	20	135	105	75	120	4-φ14	-	-	-	-	4.2
	25	145	115	85	120	4-φ14	121	135	-	-	4.5
	32	160	1135	100	120	4-φ18	132	150	-	-	7
	40	180	145	110	140	4-φ18	156	176	-	-	9
	50	210	160	125	140	4-φ18	169	195	-	-	12
	65	250	180	145	200	4-φ18	202	236	-	-	18
	80	300	195	160	200	4-φ18	216	256	-	-	24.5
	100	350	215	180	280	8-φ18	270	322	-	-	38.5
	125	400	245	210	320	8-φ18	338	406	-	-	60
	150	460	280	240	320	8-φ23	384	464	-	-	82
G41WJFS-4	200	570	335	295	400	8-φ23	518	638	-	-	149
	250	680	390	350	500	12-φ23	598	734	-	-	240
	300	790	440	400	560	12-φ23	698	778	-	-	350
	350	900	500	460	560	16-φ23	723	883	-	-	392
	400	1000	565	515	640	16-φ25	868	1078	-	-	585
G45WJFS-6	32	180	135	100	120	4-φ18	-	-	-	-	7
	40	180	145	110	140	4-φ18	-	-	203	216	8.5
	50	210	160	125	140	4-φ18	-	-	213	229	14
	65	250	180	145	200	4-φ18	-	-	248	268	18
	80	300	195	160	200	4-φ18	-	-	281	305	30
	100	350	215	180	280	8-φ18	-	-	332	362	43
	125	400	245	210	320	8-φ18	-	-	-	-	67
	150	460	280	240	320	8-φ23	-	-	450	496	80
	200	570	335	295	400	8-φ23	-	-	594	654	150.2
	250	680	390	350	500	12-φ23	-	-	695	771	238

訂貨須知：
一、①襯氟隔膜閥產品名稱與型號②襯氟隔膜閥口徑③襯氟隔膜閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的襯氟隔膜閥型號，請按襯氟隔膜閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://hebiren.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
