隔膜閥
EG6B41J英標氣動隔膜閥
    • 產品型號:
    • EG6B41J英標
    • 產品口徑:
    • 15-300mm
    • 產品壓力:
    • 0.6-1.6MPa
    • 產品材質:
    • 鑄鐵 鑄鋼 不銹鋼
產品說明
  • 一、產品[EG6B41J氣動隔膜閥]的詳細資料：
    產品型號：EG6B41J
    產品名稱：常閉型氣動隔膜閥
    產品特點：EG6B41J英標氣動隔膜閥是一種特殊形式的具有截斷功能的閥門，其啟閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料復合）制成的隔膜組成，并將閥體內腔隔開以達到截斷管內介質之目的。EG6k（B）41J常開（閉）式英標氣動襯膠隔膜閥可根據不同的襯裹材質，適用於不同溫度下的不同流體介質管路上，作為控制介質流動的啟閉機構。本閥專用于控制腐蝕性介質,閥體內腔表面襯有可供選擇的橡膠和氟塑料。
    設計與制造：BS5156 結構長度：BS5156 法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG6B41W無襯里,EG6B41J襯膠氣動隔膜閥,常閉型氣動隔膜閥。
    ●氣動襯膠隔膜閥與其它閥門最大的區別在於：采用無填料函的構造；橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處於完全隔離的狀態，從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。
    ●由於隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。
    ●視膠隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此具有優越的耐腐蝕的特點。
    ●由於密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和最小的關閉力。
    ●氣動襯膠隔膜閥由閥體、閥蓋、閥瓣、閥桿、隔膜和其它驅動零件等組成。
    ●閥門的啟閉是依靠旋轉手輪而達到的。本閥在閥蓋上端標有可窺見閥門處啟或閉位置的顯示色別，以指示閥門的啟閉行程。當順時針放置手輪時，手輪即下移，閥瓣隨之帶動隔膜下降使通路截斷；反之則閥門即開啟，色別隨之顯露。

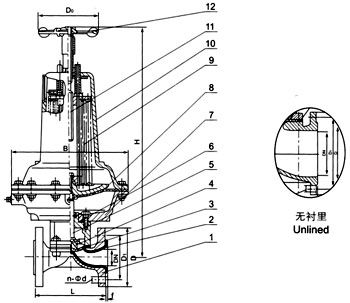

    部件列表：1．閥體　2．閥體襯里　3．隔膜　4．閥瓣　5．下閥桿　6．閥蓋　7．氣缸　8．氣動薄膜　9．彈簧　10．氣缸蓋　
    11．上閥桿　12．手輪
    二、用途：
    本閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。
    適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
    壓力等級：PN(MPa)　0.6 1.0 1.6
    三、材料：
    閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
    閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
    襯里：無襯里、橡膠
    隔膜：橡膠
    閥瓣：鑄鐵
    氣缸：鋁合金、碳鋼
    氣動薄膜：橡膠
    閥桿：碳鋼、不銹鋼 手輪：鑄鐵
    四、測試：
    襯里層：電火花檢測
    試驗與檢驗按BS6755標準
    公稱壓力：PN(MPa)
    閥體：PN×1.5
    密封：PN×1.1
    五、常閉型氣動隔膜閥主要連接尺寸：
    DN
    公稱壓力
    MPa
    工作壓力
    MPa
    L
    mm
    D
    mm
    D1
    mm
    n-Фd
    mm
    f
    mm
    H
    mm
    D0
    mm
    B
    mm
    代號
    ES
    氣源壓力
    MPa
    氣源接頭
    MPa
    耗氣量
    cm3
    質量
    Kg/kilos
    15
    1.6
    1.6
    108
    95
    65
    4-14
    2
    -
    -
    -
    -
    -
    -
    -
    -
    20
    117
    105
    75
    4-14
    2
    -
    120
    168
    61
    0.3
    1/8
    163.87
    7.2
    25
    127
    115
    85
    4-14
    2
    394
    120
    168
    61
    0.3~0.4
    1/8
    196.65
    8.9
    32
    146
    140
    100
    4-18
    2
    400
    120
    168
    61
    0.3~0.4
    1/8
    229.4
    10.6
    40
    159
    150
    110
    4-18
    2
    485
    165
    260
    62
    0.3~0.4
    1/4
    1425.7
    19.5
    50
    190
    165
    125
    4-18
    2
    635
    165
    318
    63
    0.3~0.4
    1/4
    2284.1
    34.9
    65
    1.0
    1.0
    216
    185
    145
    4-18
    2
    650
    165
    318
    63
    0.3~0.4
    1/4
    3048
    39.9
    80
    254
    200
    160
    8-18
    2
    660
    165
    318
    63
    0.4~0.5
    1/4
    3244.7
    51.9
    100
    305
    220
    180
    8-18
    2
    816
    280
    425
    64
    0.4~0.5
    3/8
    6964.5
    93.2
    125
    356
    250
    210
    8-18
    3
    825
    280
    425
    64
    0.4~0.5
    3/8
    7439.7
    105.3
    150
    406
    285
    240
    8-22
    3
    1013
    365
    549
    65
    0.5
    3/8
    14912
    184.5
    200
    0.6
    0.6
    521
    340
    295
    8-22
    3
    1300
    483
    749
    66
    0.6
    1/2
    49161
    407.4
    250
    635
    395
    350
    12-22
    5
    -
    -
    -
    -
    -
    -
    -
    -
    300
    749
    445
    400
    12-22
    5
    -
    -
    -
    -
    -
    -
    -
    -
    注：1. 氣動隔膜閥門尚可附裝反饋信號、限位器或定位器，以適應自控、程控或調節流量的需要。
    2. 氣動閥門的反饋信號采用無觸點傳感技術。
    3. 采用薄膜式氣缸替代活塞式氣缸，排除了活塞易損漏而導致無法啟閉閥門的弊端。
    4. 當氣源發生故障時，可操作手輪使閥門開啟。
    訂貨須知：
    一、①常閉型氣動隔膜閥產品名稱與型號②常閉型氣動隔膜閥口徑③常閉型氣動隔膜閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的常閉型氣動隔膜閥型號，請按常閉型氣動隔膜閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
