隔膜閥
G49J、G41W衛生級不銹鋼隔膜閥
    • 產品型號:
    • G49J、G41W
    • 產品口徑:
    • 1/2-8"
    • 產品壓力:
    • 1.0~2.5MPa
    • 產品材質:
    • 鑄鐵,不銹鋼,碳素鋼
產品說明
  • 一、產品[G49J、G41W-10衛生級不銹鋼隔膜閥] 詳細資料：
    產品名稱:衛生級不銹鋼隔膜閥
    規格型號: G49J-10 G41W-10 1-6″ DN15-125
    連接形式: 快裝、焊接、螺紋（供選）
    產品特點：凱斯特牌G49J、SE41W型衛生級不銹鋼隔膜閥是一種特殊形工的具有截斷功能的閥門，其啟閉件由鋼質瓣與軟質材料（橡膠和氟塑料復合）制的隔膜組成并將閥體內腔與閥蓋內腔隔開以達到截斷管內介質之目的。G49J、SE41W型手動襯膠隔膜閥是一種特殊形式的截斷閥，出現于20世紀20年代。它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，故稱隔膜閥。其最突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。應用于啤酒、制藥、乳品、飲料、管路管道工程、機械制造商、化工業等。
    材質:不銹鋼304和316L

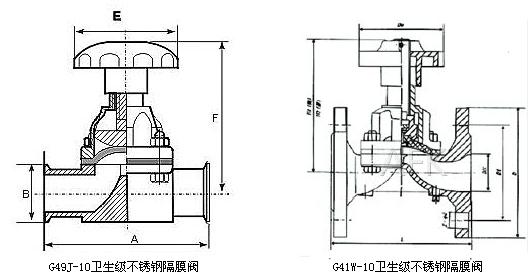

    二、G49J-10衛生級不銹鋼隔膜閥主要外形尺寸和連接尺寸
    規格
    （DN）
    A
    B
    F
    15
    108
    34
    88/99
    20
    118
    50.5
    91/102
    25
    127
    50.5
    110/123
    32
    146
    50.5
    129/138
    40
    159
    50.5
    139/159
    50
    191
    64
    159/186
    三、主要性能規范
    工作溫度
    適用介質
    ≤120℃
    植物油、動物油、酒類、香精、果汁、飲料和各類生化試劑等。

    注：此為本廠基型產品適用溫度，如有不同要求請參閱前頁說明進行選擇。

    四、主要零件的材料
    名稱
    材料
    閥體
    不銹鋼
    閥蓋
    不銹鋼
    閥瓣
    不銹鋼
    手輪
    灰鑄鐵
    食品級隔膜
    天然膠、丁基膠、氟塑料、丁腈膠、三無乙丙膠等。
    閥桿
    碳鋼

    五、SEG41W-10/16P型衛生級不銹鋼隔膜閥主要外形尺寸和連接尺寸

    公 稱 通 徑
    公稱壓力 MPa
    工作壓力 MPa
    L
    D
    D1
    Z-Фd
    H1
    H2
    Do
    重量 ㎏
    DN/mm
    NPS/inch
    15
    1/2
    1.6
    1.6
    107
    95
    65
    4-14
    89
    95
    50
    2
    20
    3/4
    117
    105
    75
    4-14
    93
    103
    70
    3
    25
    1
    127
    115
    85
    4-14
    100
    112
    83
    4
    32
    1 1/4
    146
    140
    100
    4-18
    127
    144
    114
    6.5
    40
    1 1/2
    159
    150
    110
    4-18
    136
    156
    114
    7.5
    50
    2
    190
    165
    125
    4-18
    151
    177
    140
    10.5
    65
    2 1/2
    1.0
    1.0
    216
    185
    145
    4-18
    183
    213
    165
    17.5
    80
    3
    254
    200
    160
    8-18
    198
    273
    230
    25.5
    100
    4
    305
    220
    180
    8-18
    266
    320
    280
    36
    125
    5
    356
    250
    210
    8-18
    319
    386
    280
    47.5
    150
    6
    406
    285
    240
    8-22
    380
    453
    368
    74
    200
    8
    521
    340
    295
    8-22
    506
    626
    483
    143

    訂貨須知：
    一、①衛生級不銹鋼隔膜閥產品名稱與型號②衛生級不銹鋼隔膜閥口徑③衛生級不銹鋼隔膜閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的衛生級不銹鋼隔膜閥型號，請按衛生級不銹鋼隔膜閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
