氣動調節閥
ZXGV氣動薄膜籠式單座閥
    • 產品型號:
    • ZXGV
    • 產品口徑:
    • 20-200mm
    • 產品壓力:
    • 1.0-6.4Mpa
    • 產品材質:
    • 鑄鐵 碳鋼 不銹鋼
產品說明
  • 一、產品［ZXGV氣動薄膜籠式單座閥］概述：
          凱斯特牌ZXGV型新系列氣動薄膜直通單座調節閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小閥前后壓差不大的工作場合。
    本系列產品的標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN20~200。適用流體溫由-200℃~560℃范圍內多種檔次。泄漏量標準有IV級或VI級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
    二、產品特點：
    1、頂導向單座調節閥，結構緊湊，部件少、易維修。
    2、金屬閥芯適用多種工作場合，達IV級泄漏標準，ZXPQ型軟密封結構閥芯達VI級泄漏標準。
    3、閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30%。
    4、可調范圍大，固有可調比為50。
    5、執行機構采用多彈簧結構，高度減少30%、重量減輕30%。
    6、ZXGV型波紋管密封型調節閥，對移動的閥桿形成完全的密封，堵絕流體外漏。
    7、ZXPJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。
    三、零件材料：
    主要零件材料：
    閥體、閥蓋：HT200，ZG230-450，ZG1Cr18Ni9Ti
    閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
    軟密封閥芯：增強聚四氟乙烯
    填料：聚四氟乙烯，柔性石墨
    波紋管：1Cr18Ni9Ti
    墊片：橡膠石棉板、10、1Cr18Ni9Ti、石棉纏繞墊片
    膜蓋：A3
    波紋膜片：丁晴橡膠夾增強滌綸織物
    彈簧：60SIMN
    閥桿、推桿：2Cr13、1Cr18Ni9Ti
    襯套：2Cr13
    四、技術參數：
    公稱通徑DN（mm）
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    (10)
    (12)
    (15)
    (20)
    額定流量系數
    KV
    直線
    1.8
    2.8
    4.4
    6.9
    11
    17.6
    27.5
    44
    69
    110
    176
    275
    440
    690
    等百分比
    1.6
    2.5
    4.0
    6.3
    10
    16
    25
    40
    63
    100
    160
    250
    400
    630
    額定行程L（mm）
    16
    25
    40
    60
    膜片有效面積Ae（cm2）
    280
    400
    600
    1000
    信號范圍Pr(KPa)
    20~100、40~200
    氣源壓力Ps(MPa)
    0.14~0.4
    固有流量特性
    直線、等百分比
    固有可調比
    50
    允許泄漏量
    硬閥座：IV級（10-4閥額定容量） 軟閥座：VI級
    公稱壓力PN（MPa）
    1.0、1.6、4.0、6.4
    工作溫度t（℃）
    常溫型
    -20~200、-40~240、-60~250
    散熱型
    -40~450、-60~450
    高溫型
    450~560
    低溫型
    -60~-100、-100~-200、-200~-250

    本產業性能指標貫徹GB/T4213-92標準
    五、凱斯特牌ZXGV氣動薄膜籠式單座閥外形尺寸及重量：
    標準型、散熱形、高溫型外形尺寸表 單位：MM
    公稱通徑
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200

    282
    308
    394
    494
    L
    PN16，40
    150
    160
    180
    200
    230
    290
    310
    350
    400
    480
    600
    PN64
    230
    230
    260
    260
    300
    340
    380
    430
    500
    550
    650
    H1
    PN16
    53
    58
    70
    75
    83
    93
    100
    110
    125
    143
    170
    PN40
    53
    58
    70
    75
    83
    93
    100
    118
    135
    150
    188
    PN64
    65
    70
    78
    85
    90
    103
    108
    125
    148
    173
    208
    H
    標
    準
    型
    PN16
    429
    438
    474
    476
    502
    622
    646
    687
    835
    889
    981
    PN40
    429
    438
    474
    476
    502
    622
    646
    695
    845
    896
    1000
    PN64
    456
    468
    511
    525
    535
    663
    673
    705
    868
    958
    1260
    散熱高溫型
    570
    570
    610
    610
    630
    730
    810
    820
    960
    1090
    1180
    散熱高溫型高度（H）為PN16的數值
    **夾套型高度H1及H均增加15%

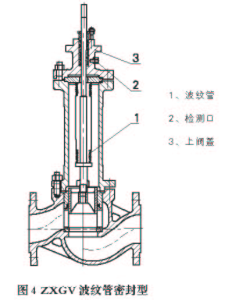

    六、凱斯特牌波紋管密封型外形尺寸 單位：MM
    公稱通徑
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    ФA
    282
    308
    394
    494
    L
    PN16, PN40
    150
    160
    180
    200
    230
    290
    310
    350
    400
    480
    600
    PN64
    230
    230
    260
    260
    300
    340
    380
    430
    500
    550
    650
    H1
    PN16, PN40
    52.5
    5705
    70
    75
    8205
    92.5
    100
    117.5
    135
    150
    187.5
    PN64
    65
    70
    7705
    85
    900
    102.5
    107.5
    125
    147.5
    172.5
    207.5
    H2
    -60~-100℃
    500
    500
    500
    500
    500
    600
    600
    600
    700
    700
    700
    -100~-200℃
    700
    700
    700
    700
    700
    800
    800
    800
    900
    900
    900
    -200~-250℃
    900
    900
    900
    900
    900
    1000
    1000
    1000
    1100
    1100
    1100
    H
    -60~-100(℃)
    PN16, PN40
    810
    810
    832
    832
    832
    1026
    1026
    1024
    1200
    1198
    1198
    PN64
    810
    810
    832
    832
    832
    1026
    1026
    1024
    1200
    1198
    1198
    -100~-200(℃)
    PN16, PN40
    1010
    1010
    1032
    1032
    1032
    1226
    1226
    1124
    1400
    1398
    1398
    PN64
    1010
    1010
    1032
    1032
    1032
    1226
    1226
    1124
    1400
    1398
    1398
    -200~-250(℃)
    PN16, PN40
    1210
    1210
    1032
    1232
    1232
    1426
    1426
    1424
    1600
    1598
    1598
    PN64
    1210
    1210
    1032
    1232
    1232
    1426
    1426
    1424
    1600
    1598
    1598
    ФD3
    260
    260
    285
    305
    340
    370
    405
    460
    525
    590
    700
    ФD4
    290
    290
    315
    335
    370
    400
    435
    490
    555
    630
    740
    螺栓孔N(個)-D(直徑)
    8-14
    8-14
    8-14
    8-16
    8-16
    10-16
    10-16
    12-18
    14-18
    16-18
    18-18

    公稱通徑
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    ФA
    282
    308
    394
    494
    L
    150
    160
    180
    200
    230
    290
    310
    350
    400
    480
    600
    H1
    53
    58
    70
    75
    83
    93
    100
    110
    125
    143
    170
    H標準型
    446.5
    453.5
    490
    542
    537.5
    617.5
    667
    675
    735
    907.5
    900

    七、凱斯特牌調節閥重量表 單位:KG
    公稱通徑
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    標準型
    PN16
    16
    17
    19
    21
    23
    35
    48
    57
    64
    70
    900
    PN40
    16
    17
    19
    21
    23
    35
    48
    60
    67
    74
    95
    PN64
    20
    21
    25
    30
    33
    44
    71
    91
    100
    115
    145
    散熱高溫型
    17
    18
    20
    22
    25
    36
    51
    60
    67
    74
    95
    波紋管型
    20
    21
    25
    30
    33
    48
    71
    91
    102
    115
    145
    低溫型
    20
    21
    23
    26
    28
    42
    58
    69
    77
    84
    108
    訂貨須知：
    一、①ZXGV氣動薄膜籠式單座閥產品名稱與型號②ZXGV氣動薄膜籠式單座閥口徑③ZXGV氣動薄膜籠式單座閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的ZXGV氣動薄膜籠式單座閥型號，請按ZXGV氣動薄膜籠式單座閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
