一、產品[D673H多層次三偏心氣動蝶閥]詳細資料：
凱斯特牌多層次硬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。
二、特點：由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
三、采用標準：
設計標準 :GB/T12238-1989；JB/T8527-1997
法蘭連接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999
四、執行機構：
采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
五、附件的選項：
根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構
六、主要技術參數：
|
公稱通徑
|
DN（mm）
|
50～2000
|
50～500
|
|||
|
公稱壓力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
3.75
|
6.0
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
2.75
|
4.4
|
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
|
|
滲漏率
|
＜0.1×DNmm3/s（符合GB/T13927-92標準）
|
|||||
|
適用溫度
|
碳鋼:-29℃～425℃ 不銹鋼-40℃～600℃
|
|||||
|
適用介質
|
空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等
|
|||||
|
驅動形式
|
蝸桿蝸輪傳動、氣傳動、電傳動
|
|||||
七、主要零件的材質：
|
零件名稱
|
材料
|
|
閥體
|
鑄鐵、不銹鋼、鉻鉬鋼、合金鋼
|
|
蝶板
|
鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
|
|
密封圈
|
不銹鋼與耐高溫石棉板組合成多層次
|
|
閥桿
|
2Cr13、1Cr13不銹鋼、鉻鉬鋼
|
|
軸承
|
奧氏體不銹鋼、304氮化
|
|
填料
|
柔性石墨
|
八、三偏心特點及原理：
1、偏離管道中心
2、偏離密封面中心
3、傾斜的錐形
當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠?qū)崿F(xiàn)自鎖，防止蝶板過位。

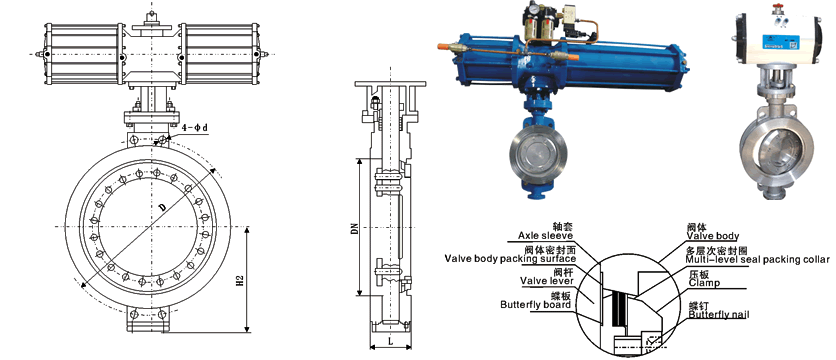

九、凱斯特牌D673H多層次三偏心氣動蝶閥外形尺寸：
|
公稱通徑
|
長度
標準值 |
外形尺寸
（參考值) |
連接尺寸
(標準值) |
重量
(kg) |
|||||||||||||
|
H |
Dd373H
|
Dd673H
|
Dd973H
|
PN0.6MPa
|
PN1.0MPa
|
||||||||||||
|
毫米
|
英寸
|
L
|
H1
|
A1
|
B1
|
H2
|
A2
|
B2
|
H3
|
A3
|
B3
|
D1
|
Z-d
|
D1
|
Z-d
|
||
|
50
|
2
|
43
|
112
|
350
|
180
|
200
|
625
|
245
|
72
|
530
|
250
|
255
|
110
|
4-14
|
125
|
4-18
|
12
|
|
65
|
21/2
|
46
|
115
|
370
|
180
|
200
|
625
|
245
|
72
|
530
|
250
|
255
|
130
|
4-14
|
145
|
4-18
|
13
|
|
80
|
3
|
64
|
120
|
380
|
180
|
200
|
645
|
245
|
72
|
565
|
250
|
255
|
150
|
4-18
|
160
|
8-18
|
15
|
|
100
|
4
|
64
|
138
|
420
|
180
|
200
|
675
|
355
|
92
|
600
|
250
|
255
|
170
|
4-18
|
180
|
8-18
|
17
|
|
125
|
5
|
70
|
164
|
460
|
180
|
200
|
715
|
355
|
92
|
640
|
250
|
255
|
200
|
8-18
|
210
|
8-18
|
27
|
|
150
|
6
|
76
|
175
|
555
|
270
|
280
|
800
|
355
|
92
|
705
|
300
|
315
|
225
|
8-18
|
240
|
8-22
|
29
|
|
200
|
8
|
89
|
215
|
780
|
400
|
425
|
850
|
250
|
170
|
775
|
300
|
315
|
280
|
8-18
|
295
|
8-22
|
45
|
|
250
|
10
|
114
|
243
|
840
|
400
|
425
|
925
|
250
|
170
|
945
|
300
|
315
|
335
|
12-18
|
350
|
12-22
|
69
|
|
300
|
12
|
114
|
285
|
995
|
450
|
560
|
1035
|
450
|
220
|
1070
|
300
|
315
|
395
|
12-22
|
400
|
12-22
|
86
|
|
350
|
14
|
127
|
320
|
1050
|
450
|
560
|
1070
|
450
|
220
|
1140
|
300
|
315
|
445
|
12-22
|
460
|
16-22
|
122
|
|
400
|
16
|
140
|
350
|
1220
|
535
|
580
|
1190
|
450
|
220
|
1210
|
300
|
315
|
495
|
16-22
|
515
|
16-26
|
141
|
|
450
|
18
|
152
|
350
|
1280
|
535
|
580
|
1250
|
650
|
280
|
1335
|
575
|
714
|
550
|
16-22
|
565
|
20-26
|
191
|
|
500
|
20
|
152
|
380
|
1365
|
535
|
580
|
1290
|
650
|
280
|
1415
|
575
|
714
|
600
|
20-22
|
620
|
20-26
|
260
|
|
600
|
24
|
154
|
435
|
1460
|
570
|
660
|
1455
|
850
|
380
|
1605
|
656
|
810
|
705
|
20-26
|
725
|
20-30
|
380
|
|
700
|
28
|
165
|
480
|
1520
|
750
|
550
|
1585
|
850
|
380
|
1844
|
656
|
810
|
810
|
24-26
|
840
|
24-30
|
450
|
|
800
|
32
|
190
|
530
|
1710
|
750
|
550
|
1700
|
1250
|
380
|
2040
|
656
|
810
|
920
|
24-30
|
950
|
24-33
|
650
|
|
900
|
36
|
203
|
595
|
1810
|
750
|
550
|
1965
|
1250
|
380
|
2255
|
785
|
863
|
1020
|
24-30
|
1050
|
28-33
|
830
|
|
1000
|
40
|
216
|
650
|
1900
|
900
|
750
|
2015
|
1250
|
380
|
2380
|
785
|
863
|
1120
|
28-30
|
1160
|
28-36
|
1050
|
|
1200
|
48
|
254
|
775
|
2280
|
1000
|
925
|
2250
|
1250
|
380
|
2640
|
785
|
863
|
1340
|
32-33
|
1380
|
32-39
|
1400
|
|
1400
|
56
|
279
|
870
|
2450
|
1000
|
925
|
|
|
|
2886
|
|
|
1560
|
36-36
|
1590
|
36-42
|
1900
|
|
1600
|
64
|
318
|
1000
|
2730
|
1000
|
925
|
|
|
|
3156
|
|
|
1760
|
40-36
|
1820
|
40-48
|
2900
|
|
1800
|
72
|
356
|
1110
|
3020
|
1100
|
980
|
|
|
|
3421
|
|
|
1970
|
44-39
|
2020
|
44-48
|
4000
|
|
2000
|
80
|
406
|
1250
|
3270
|
1100
|
980
|
|
|
|
3685
|
|
|
2180
|
48-42
|
2230
|
48-48
|
5300
|
|
公稱通徑
|
長度
標準值 |
外形尺寸
（參考值） |
連接尺寸
(標準值) |
重量
(kg) |
|||||||||||||
|
H
|
Dd373H
|
Dd673H
|
Dd973H
|
PN1.6MPa
|
PN2.5MPa
|
||||||||||||
|
毫米
|
英寸
|
L
|
H1
|
A1
|
B1
|
H2
|
A2
|
B2
|
H3
|
A3
|
B3
|
D1
|
Z-d
|
D1
|
Z-d
|
||
|
50
|
2
|
43
|
112
|
350
|
180
|
200
|
625
|
245
|
72
|
530
|
250
|
255
|
125
|
4-18
|
125
|
4-18
|
12
|
|
65
|
21/2
|
46
|
115
|
370
|
180
|
200
|
625
|
245
|
72
|
530
|
250
|
255
|
145
|
4-18
|
145
|
8-18
|
13
|
|
80
|
3
|
64
|
120
|
380
|
180
|
200
|
645
|
245
|
72
|
565
|
250
|
255
|
160
|
8-18
|
160
|
8-18
|
15
|
|
100
|
4
|
64
|
138
|
420
|
180
|
200
|
675
|
355
|
92
|
600
|
250
|
255
|
180
|
8-18
|
190
|
8-22
|
17
|
|
125
|
5
|
70
|
164
|
460
|
180
|
200
|
715
|
355
|
92
|
640
|
250
|
255
|
210
|
8-18
|
220
|
8-26
|
27
|
|
150
|
6
|
76
|
175
|
555
|
270
|
280
|
800
|
355
|
92
|
705
|
300
|
315
|
240
|
8-22
|
250
|
8-26
|
29
|
|
200
|
8
|
89
|
215
|
780
|
400
|
425
|
850
|
250
|
170
|
775
|
300
|
315
|
295
|
12-22
|
310
|
12-26
|
45
|
|
250
|
10
|
114
|
243
|
840
|
400
|
425
|
925
|
250
|
170
|
945
|
300
|
315
|
355
|
12-26
|
370
|
12-30
|
69
|
|
300
|
12
|
114
|
285
|
995
|
450
|
560
|
1035
|
450
|
220
|
1070
|
300
|
315
|
410
|
12-26
|
430
|
16-30
|
86
|
|
350
|
14
|
127
|
320
|
1050
|
450
|
560
|
1070
|
450
|
220
|
1140
|
300
|
315
|
470
|
16-26
|
490
|
16-33
|
122
|
|
400
|
16
|
140
|
350
|
1220
|
535
|
580
|
1190
|
450
|
220
|
1210
|
300
|
315
|
525
|
16-30
|
550
|
16-36
|
141
|
|
450
|
18
|
152
|
350
|
1280
|
535
|
580
|
1250
|
650
|
280
|
1335
|
575
|
714
|
585
|
20-30
|
600
|
20-36
|
191
|
|
500
|
20
|
152
|
380
|
1365
|
535
|
580
|
1290
|
650
|
280
|
1415
|
575
|
714
|
650
|
20-33
|
660
|
20-36
|
260
|
|
600
|
24
|
154
|
435
|
1460
|
570
|
660
|
1455
|
850
|
380
|
1605
|
656
|
810
|
770
|
20-36
|
770
|
20-39
|
380
|
|
700
|
28
|
165
|
480
|
1520
|
750
|
550
|
1585
|
850
|
380
|
1844
|
656
|
810
|
840
|
24-36
|
875
|
24-42
|
450
|
|
800
|
32
|
190
|
530
|
1710
|
750
|
550
|
1700
|
1250
|
380
|
2040
|
656
|
810
|
950
|
24-39
|
990
|
24-48
|
650
|
|
900
|
36
|
203
|
595
|
1810
|
750
|
550
|
1865
|
1250
|
380
|
2255
|
785
|
863
|
1050
|
28-39
|
1090
|
28-48
|
830
|
|
1000
|
40
|
216
|
650
|
1900
|
900
|
750
|
2015
|
1250
|
380
|
2380
|
785
|
863
|
1170
|
28-42
|
1210
|
28-56
|
1050
|
|
1200
|
48
|
254
|
775
|
2280
|
1000
|
925
|
2250
|
1250
|
380
|
2640
|
785
|
863
|
1390
|
32-48
|
1420
|
32-56
|
1400
|
|
1400
|
56
|
279
|
870
|
2450
|
1000
|
925
|
|
|
|
2886
|
|
|
1590
|
36-48
|
1640
|
36-62
|
1900
|
|
1600
|
64
|
318
|
1000
|
2730
|
1000
|
925
|
|
|
|
3156
|
|
|
1820
|
40-56
|
1860
|
40-62
|
2900
|
|
1800
|
72
|
356
|
1110
|
3020
|
1100
|
980
|
|
|
|
3421
|
|
|
2020
|
44-56
|
2070
|
44-70
|
4000
|
|
2000
|
80
|
406
|
1250
|
3270
|
1100
|
980
|
|
|
|
3685
|
|
|
2230
|
48-62
|
2300
|
48-70
|
5300
|
|
公稱通徑
|
結構長度（標準值）
|
外形尺寸（參考值）
|
連接尺寸(標準值)
|
|||||||||||
|
H
|
Dd373H
|
Dd673H
|
Dd973H
|
PN4.0MPa
|
||||||||||
|
毫米
|
英寸
|
L
|
H1
|
A1
|
B1
|
H2
|
A2
|
B2
|
H3
|
A3
|
B3
|
D1
|
Z-d
|
|
|
50
|
2
|
43
|
112
|
350
|
180
|
200
|
|
|
|
530
|
250
|
255
|
125
|
4-18
|
|
65
|
21/2
|
46
|
115
|
370
|
270
|
280
|
625
|
250
|
170
|
530
|
250
|
255
|
145
|
8-18
|
|
80
|
3
|
64
|
120
|
380
|
270
|
280
|
625
|
250
|
170
|
565
|
250
|
255
|
160
|
8-18
|
|
100
|
4
|
64
|
138
|
420
|
270
|
280
|
645
|
250
|
170
|
600
|
250
|
255
|
190
|
8-22
|
|
125
|
5
|
70
|
164
|
460
|
380
|
420
|
675
|
250
|
170
|
640
|
250
|
255
|
220
|
8-26
|
|
150
|
6
|
76
|
175
|
555
|
3, 80
|
420
|
715,
|
450
|
220
|
705
|
300
|
315
|
250
|
8-26
|
|
200
|
8
|
89
|
208
|
780
|
400
|
425
|
800
|
450
|
220
|
775
|
300
|
315
|
320
|
12-30
|
|
250
|
10
|
114
|
243
|
840
|
400
|
425
|
850
|
450
|
220
|
945
|
300
|
315
|
385
|
12-33
|
|
300
|
12
|
114
|
285
|
995
|
450
|
560
|
925
|
450
|
280
|
1070
|
300
|
315
|
450
|
16-33
|
|
350
|
14
|
127
|
320
|
1050
|
450
|
560
|
1035
|
650
|
280
|
1140
|
300
|
315
|
510
|
16-36
|
|
400
|
16
|
140
|
350
|
1220
|
535
|
580
|
1070
|
650
|
280
|
1210
|
300
|
315
|
585
|
16-39
|
|
450
|
18
|
152
|
350
|
1280
|
535
|
580
|
1190
|
650
|
280
|
1335
|
575
|
714
|
610
|
20-39
|
|
500
|
20
|
152
|
380
|
1365
|
535
|
580
|
|
|
|
1415
|
575
|
714
|
670
|
20-42
|
注:法蘭標準:GB/T9113.1-2000 GB/T911.5.1-2000
用戶注意:表中H1、H2、H3尺寸均可根據用戶需要加長（長桿蝶閥），若需特殊材料定貨時提出。
注：Dd-代表多層次密封結構
訂貨須知：
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.雙作用或單作用(單作用請注明氣開式或氣閉式)，4.閥體、閥芯材料，5.是否帶附件(附件標準：電磁閥、行程開關、空氣過濾減壓器、手輪機構等)，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們凱斯特的專家為您審核把關。
