一、產品[EG41W/F不銹鋼隔膜閥]的詳細資料：

產品型號：EG41W/F

產品名稱：不銹鋼隔膜閥

產品特點：隔膜閥是一種特殊形式的截斷閥，出現于20世紀20年代。它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，故稱隔膜閥。最突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。
　　1、采用橡膠或塑料等軟質密封制作的隔膜，密封性較好。由于隔膜為易損件，應視介質特性而定期更換。
　　2、受隔膜材料限制，隔膜閥適用于低壓和溫度相對不高的場合。
　　3、隔膜閥按結構形式可分為：屋式、直流式、截止式、直通式、閘板式和直角式六種；連接形式通常為法蘭連接；按驅動方式可分為手動、電動和氣動三種，其中氣動驅動又分為常開式、常閉式和往復式三種。
　　4.一般不宜用于溫度高于60度及輸送有機溶劑和強氧化介質的管路中，也不宜在較高壓力的管路中使用.

設計與制造：BS5156 結構長度：BS5156 法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG11W

產品用途：本閥專用于控制一般腐蝕性介質，可供各類管路或設備上作啟閉及節流用。
適用溫度：≤120℃、≤150℃(按照隔膜材料)
壓力等級：PN(MPa) 0.6 1.0 1.6

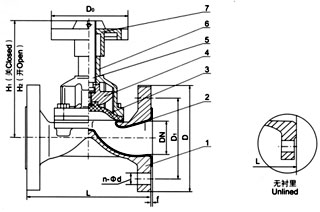

部件列表：1．閥體　2．隔膜　3．閥瓣　4．閥桿　5．閥蓋　6、手輪

二、主要性能規范:

襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1

五、不銹鋼襯膠隔膜閥主要尺寸參數：

公稱通徑		公稱壓力	L mm	D mm/in	D1 mm/in	n-Φd in	F mm
DN	NPS
15	1/2	150	108/125	89/31/2	60.5/23/8	4-5/8	2
20	3/4		117/135	98/37/8	70/23/4	4-5/8	2
25	1		127/145	108/41/4	79.5/31/8	4-5/8	2
32	11/4		146/160	117/45/8	89/31/2	4-5/8	2
40	11/2		159/180	127/5	98.5/37/8	4-5/8	2
50	2		190/210	152/6	120.5/43/4	4-3/4	2
65	21/2		216/250	178/7	139.5/51/2	4-3/4	2
80	3		254/300	190/71/2	152.5/6	4-3/4	2
100	4		305/350	229/9	1901.5/71/2	4-3/4	2
125	5		356/400	254/10	216/81/2	8-7/8	2
150	6		406/460	279/11	241.5/91/2	8-7/8	2
200	8		521/570	343/131/2	298.5/113/4	8-7/8	2
250	10		635/680	406/16	362/141/4	12-1	2
300	12		749/790	483/19	432/17	12-1	2
350	14		787/900	533/21	476/183/4	12-11/8	2
400	16		914/1000	597/231/2	540/211/4	16-11/8	2

訂貨須知：
一、①不銹鋼襯膠隔膜閥產品名稱與型號②不銹鋼襯膠隔膜閥口徑③不銹鋼襯膠隔膜閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的不銹鋼襯膠隔膜閥型號，請按不銹鋼襯膠隔膜閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
