真空閥類
GM高真空隔膜閥
    • 產品型號:
    • GM
    • 產品口徑:
    • 10-50mm
    • 產品壓力:
    • 1.0-4.0Mpa
    • 產品材質:
    • 碳鋼、不銹鋼
產品說明
  • 一、產品[GM高真空隔膜閥]的詳細資料：
    產品型號：GM
    產品名稱：高真空隔膜閥
    產品特點：設計與制造：GB122239 結構長度：GB12221、JB1688 法蘭連接尺寸：GB4216、JB78 GM高真空隔膜閥,真空隔膜閥,隔膜閥

    二、用途：
    本閥是真空系統中，供切斷或接通氣流之用。基中，連接管焊接式更溴化鋰制冷設備中的理想配件。
    適用溫度：NBR -25~100℃ FKM? -30~150℃
    適用介質：空氣及非腐蝕性氣體
    適用范圍：105~1.3×10-4
    漏率：6.7×10-4
    三、材料：
    閥體：碳鋼、不銹鋼
    隔膜：丁晴橡膠、氟橡膠
    閥桿：不銹鋼
    四、測試：
    襯里層：電火花檢測
    試驗與檢驗按GB/T13297標準
    公稱壓力：PN（Mpa）
    閥體：PN×1.5
    密封：PN×1.1

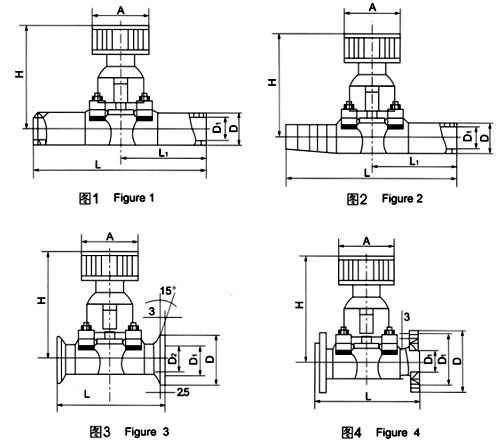

    五、I型連接管焊接（圖1）：
    型號
    DN
    D
    H
    A
    L
    L1
    GM-10C-H（I）
    10
    19
    80
    55
    240
    120
    GM-25C-H（I）
    25
    32
    105
    80
    240
    120
    GM-40C-H
    40
    45
    133
    100
    240
    120
    GM-50C-H
    50
    57
    157
    100
    240
    120
    GM-10D-H（I）
    10
    19
    77．5
    50
    150
    150
    GM-25D-H（I）
    25
    32
    105
    60
    75
    75
    六、II型連接管焊接（圖2）：
    型號
    DN
    D
    H
    A
    L
    L1
    GM-10C-H（II）
    10
    19
    80
    55
    195
    120
    GM-25C-H（II）
    25
    32
    105
    80
    236
    120
    GM-10D-H（II）
    10
    19
    77．5
    50
    150
    75
    GM-25D-H（II）
    25
    32
    105
    66
    175
    75
    七、III型連接管焊接（圖3）：
    型號
    DN
    D
    H
    A
    L
    L1
    GM-10C-KF
    10
    30
    12．2
    80
    55
    75
    GM-25C-KF
    25
    40
    26．2
    105
    80
    120
    GM-40C-KF
    40
    50
    41．2
    133
    100
    120
    八、IIII型連接管焊接（圖4）：
    型號
    DN
    D
    H
    A
    L
    L1
    n-φc
    GM-10C
    10
    46
    36
    80
    55
    75
    4-φ6
    GM-25C
    25
    70
    55
    105
    80
    120
    4-φ7
    GM-40C
    40
    100
    80
    133
    100
    150
    4-φ9
    GM-50C
    50
    110
    90
    157
    100
    180
    4-φ9
    訂貨須知：
    一、①GM高真空隔膜閥產品名稱與型號②GM高真空隔膜閥口徑③GM高真空隔膜閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的GM高真空隔膜閥型號，請按GM高真空隔膜閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
