美標球閥
Q44L型美標三通球閥
    • 產品型號:
    • Q44L型
    • 產品口徑:
    • 1/2-12"
    • 產品壓力:
    • 150-1500LB
    • 產品材質:
    • WCB 不銹鋼
產品說明
  • 一、產品[Q44L型美標三通球閥]詳細資料：
    閥門名稱：美標三通球閥|三通美標球閥
    閥門型號：Q44F-150LB/Q44F-300LB/Q44F-600LB/ Q44F-900LB
    Q45F-150LB/Q45F-300LB/Q45F-600LB/ Q45F-900LB
    選配執行器：手動、傘齒輪、蝸輪、氣動、電動、液動
    相關產品：美標三通球閥|三通美標球閥|T型美標三通球閥|美標不銹鋼球閥
    閥門連接：法蘭、焊接、對焊、螺紋、絲口、絲扣
    閥門適用介質：水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等
    適用范圍：自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等管線上
    美標三通球閥概述：
    不銹鋼三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。
    標準
    設計與制造按ANSI B16.34，JIS 2071
    結構長度按JIS B2002
    法蘭連接尺寸按JIS B2212，2214
    檢驗按JIS B2003試驗壓力
    產品特點
    1、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化
    2、三通球芯分T型和L型，使用壽命長，流通能力大，阻力小
    3、球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。
    二、主要性能范圍
    試驗項目
    殼體試驗
    密封試驗
    上密封試驗
    氣密封試驗
    介質
    水
    氣
    單位
    MPa
    Lbf/in2
    MPa
    Lbf/in2
    MPa
    Lbf/in2
    MPa
    Lbf/in2
    壓力等級 (磅級)
    150
    3.1
    450
    2.2
    315
    2.2
    315
    0.5-0.7
    60-100
    300
    7.8
    1125
    5.6
    815
    5.6
    815
    400
    10.3
    1500
    7.6
    1100
    7.6
    1100
    600
    15.3
    2225
    11.2
    1630
    11.2
    1630
    900
    23.1
    3350
    16.8
    2440
    16.8
    2440
    三、主要零件材料
    名稱
    材料
    閥體
    閥蓋
    A216WCB
    A352 LCB
    A217WC6
    A217WC9
    A217 C5
    A351 CF8
    A351 CF8M
    A351 CF3
    A351 CF3M
    球體
    A182 F6
    A182 F304
    A182 F316
    A182 F304L
    A182 F316L
    閥桿
    A182 F6
    A182 F304
    A182 F316
    A182 F304L
    A182 F316L
    手柄
    KTH350-10
    螺柱
    A193-B7 A320-L7 A193-B8
    螺母
    A194-2H A194-7 A194-8

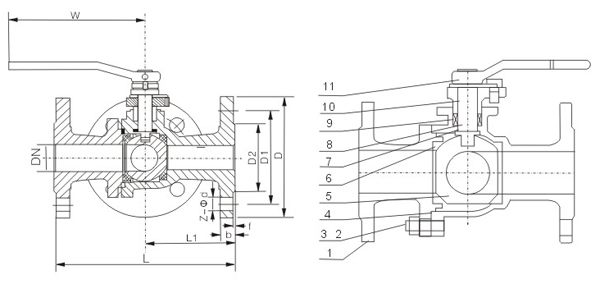

    四、L型美標連接尺寸和外形 150Lb
    公稱通徑 DN
    尺寸
    (in)
    (mm)
    L
    D
    D1
    D2
    b
    f
    Z-φd
    H
    LO
    1/2
    15
    140
    89
    60.5
    35
    10
    1.6
    4-φ15
    55
    130
    3/4
    20
    165
    98
    70
    43
    11
    1.6
    4-φ15
    55
    130
    1
    25
    165
    108
    79.5
    51
    12
    1.6
    4-φ15
    70
    140
    11/4
    32
    220
    117
    79
    64
    13
    1.6
    4-φ15
    75
    180
    11/2
    40
    250
    127
    98.5
    73
    15
    1.6
    4-φ15
    90
    220
    21/2
    50
    260
    152
    120.5
    92
    16
    1.6
    4-φ19
    104
    260
    2
    65
    320
    178
    139.5
    105
    18
    1.6
    4-φ19
    153
    350
    3
    80
    320
    190
    152.5
    127
    19
    1.6
    4-φ19
    187
    400
    4
    100
    370
    229
    190.5
    157
    24
    1.6
    8-φ19
    206
    500
    5
    125
    510
    254
    216
    186
    24
    1.6
    8-φ22
    252
    600
    6
    150
    510
    279
    241.5
    216
    26
    1.6
    8-φ22
    244
    1000
    8
    200
    580
    373
    298.5
    270
    29
    1.6
    8-φ22
    283
    1300
    10
    250
    670
    406
    362
    324
    31
    1.6
    12-φ25
    345
    1600
    12
    300
    720
    483
    432
    381
    32
    1.6
    12-φ25
    420
    2100
    訂貨須知：
    一、①電動焊接截止閥產品名稱與型號②電動焊接截止閥口徑③電動焊接截止閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的電動焊接截止閥型號，請按電動焊接截止閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
    感謝您訪問我們的網站【http://hebiren.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
