一、產品[G49J襯膠三通隔膜閥]的詳細資料：

產品型號：G49J

產品名稱：三通隔膜閥,G49W無襯里隔膜閥,G49J襯膠三通隔膜閥,三通隔膜閥

產品特點：三通隔膜閥是一種特殊形式的具有截?cái)?分流功能的閥門，其啟閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料復合）制成的隔膜組成，并將閥體內腔隔開以達到截?cái)?分流管內介質之目的。一般適用溫度：≤80℃-120℃、≤150℃（按照襯里和隔膜材料）/壓力等級：PN1.0,本閥專用于控制腐蝕性介質,閥體內腔表面襯有可供選擇的橡膠和氟塑料。
三通隔膜閥特點及優點:
●復合隔膜將閥體下部腔與閥蓋內腔隔開，使隔膜上部的閥桿，閥瓣等內件與介質完全隔離，由於流道平滑，流阻更小，可獲得更大的流量。省去填料密封結構，介質的內漏和外漏可同時避免。
●執行元件的膜件由于頻繁的啟閉易產生疲勞斷裂，應視工況/介質特性可進行定期更換隔膜,維護費用低。
●G49J、G49F46襯膠/氟三通隔膜閥主要起到截?cái)?分流管內介質之目的。
●襯里材料的多樣性,可適用各種介質,塑料的防腐性能及推薦使用溫度見“閥門及管路附件塑料襯里性能表。”

產品用途：本閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照襯里和隔膜材料）
壓力等級：PN1.0

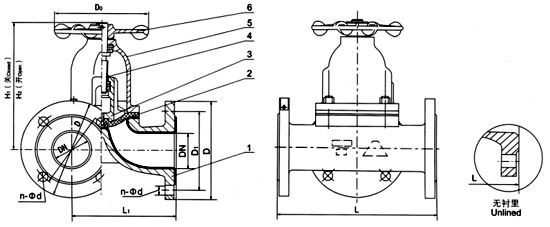

部件列表：1、閥體 2、隔膜 3、閥瓣 4、閥桿 5、閥蓋 6、手輪

二、三通隔膜閥設計規范:
●設計與制造：GB/T12239、 BS5156
●結構長度：GB/T12221、JB1688、 BS5156　
●法蘭尺寸：JB78、JB/T79、GB/T9113及用戶要求　
●試驗與檢驗：襯里電火花檢測、壓力按GB/T13927
● 驅動方式:手動、氣動(常開或常閉)、電動

三、主要零部件材料：

襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）
閥體：PN×1.5
密封：PN×1.1

五、結構特點：

隔膜閥是一種特殊形式的截止閥；
1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失小；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；
5、隔膜可更換，維護費用低；
6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。

六、凱斯特牌G49J三通隔膜閥主要尺寸及重量：

DN mm	公稱壓力 MPa	工作壓力 MPa	L （mm）	D （mm）	D1 （mm）	n-φd （mm）	F （mm）	H1 （mm）	H2 （mm）	D0 （mm）	質量
25	1．0	1．0	160	96	115	85	4-14	108	120	66	5．5
32			180	118	135	100	4-18	138	157	96	8．5
40			200	135	145	110	4-18	147	167	96	12．5
50			230	150	160	125	4-18	167	192	96	17
65			290	182	180	145	4-18	194	229	165	24．5
80			310	210	195	160	4-18	212	252	230	33．5

訂貨須知：
一、①G49J三通隔膜閥產品名稱與型號②G49J三通隔膜閥口徑③G49J三通隔膜閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的G49J三通隔膜閥型號，請按G49J三通隔膜閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
