法蘭式蝶閥
D343H美標法蘭式蝶閥
    • 產品型號:
    • D343H美標
    • 產品口徑:
    • 2″-36″
    • 產品壓力:
    • 150-1500LB
    • 產品材質:
    • WCB，304,316,316SS，CF8M
產品說明

  • 一、產品[D343H美標法蘭式蝶閥]的詳細資料：

    產品名稱; D343H美標法蘭式蝶閥
    產品型號：D343H-150Lb/300LB
    產品概述：D343H/W美標法蘭式蝶閥是我司在引進國外先進技術的基礎上，采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與蝶板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥軍郵雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
    二、美標法蘭式蝶閥結構特點：
    1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越關越緊的密封功能。
    2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
    3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
    4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
    5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝
    6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
    三、主要技術參數：
    公稱通徑
    DN(mm)
    830W
    830L
    2″-36″
    2″-36″
    公稱壓力 Nominal pressure
    PN(MPa)
    150Lb
    300Lb
    試驗壓力Ps(MPa)
    強度試驗
    3.0
    7.5

    密封試驗
    2.2
    5.5
    適用介質
    水、蒸汽、油品、海水等
    適用溫度
    -29-425℃

    四、主要零件材料：

    雩件名稱
    材料
    閥體
    WCB，304,31 6,31 6SS，CF8M
    蝶板
    WCB，304,31 6、31 6SS，CF8M
    閥桿
    316、2Crl3、1Crl8Ni9Ti
    密封圈
    31 6、氟塑料
    填料
    柔性石墨、氟塑料

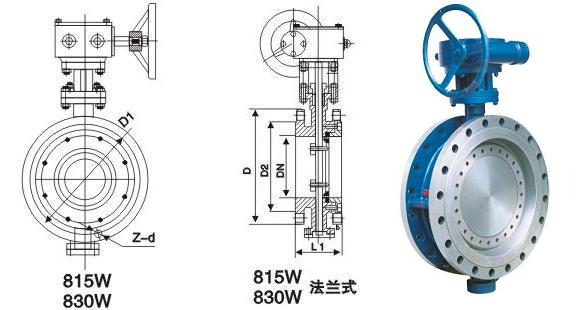

    五、美標法蘭式蝶閥結構圖：

    六、D343H-150Lb美標法蘭式蝶閥外形尺寸：
    公稱通徑DN
    尺寸
    L
    D
    D1
    D2
    b
    Z-d
    2"
    50
    108
    152
    120.5
    92
    16
    4-19
    2.5"
    65
    112
    178
    139.5
    105
    18
    4-19
    3"
    80
    114
    190
    152.5
    127
    19
    4-19
    4"
    100
    127
    229
    190.5
    157
    27
    8-19
    5"
    125
    140
    254
    216
    186
    27
    8-22
    6"
    150
    140
    279
    241.5
    216
    26
    8-22
    8"
    200
    152
    343
    298.5
    270
    29
    8-22
    10"
    250
    165
    406
    362
    324
    31
    12-25
    12"
    300
    178
    483
    532
    381
    32
    12-25
    14"
    350
    190
    533
    476
    413
    35
    12-29
    16"
    400
    216
    597
    540
    470
    37
    16-29
    18"
    450
    222
    635
    578
    533
    40
    16-32
    20"
    500
    229
    699
    635
    584
    43
    20-32
    24"
    600
    267
    813
    750
    692
    48
    20-35
    28"
    700
    292
    927
    864
    800
    71
    28-35
    32"
    800
    318
    1060
    978
    914
    81
    28-41
    36"
    900
    330
    1168
    1086
    1022
    90
    32-41
    40"
    1000
    410
    1289
    1200
    1124
    90
    36-41
    七、D343H-300Lb美標法蘭式蝶閥外形尺寸：
    公稱通徑DN
    尺寸
    L
    D
    D1
    D2
    b
    Z-d
    2"
    50
    108
    165
    127
    92
    23
    8-19
    2．5
    65
    112
    190
    149
    105
    26
    8-22
    3"
    80
    114
    210
    168.5
    127
    29
    8-22
    4"
    100
    127
    241
    200
    157
    32
    8-22
    5"
    125
    140
    279
    235
    186
    35
    8-22
    6"
    150
    140
    318
    270
    216
    37
    12-22
    8"
    200
    152
    381
    330
    270
    42
    12-25
    10"
    250
    165
    445
    387.5
    324
    48
    16-29
    12"
    300
    178
    521
    451
    381
    51
    16-32
    14"
    350
    190
    584
    514.5
    413
    54
    20-32
    16"
    400
    216
    648
    571.5
    470
    58
    20-35
    18"
    450
    222
    711
    628.5
    533
    61
    24-35
    20"
    500
    229
    775
    686
    584
    64
    24-35
    24"
    600
    267
    914
    813
    692
    70
    24-41

    訂貨須知：
    一、①D343H美標法蘭式蝶閥產品名稱與型號②D343H美標法蘭式蝶閥口徑③D343H美標法蘭式蝶閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定凱斯特公司的D343H美標法蘭式蝶閥型號，請按D343H美標法蘭式蝶閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
