水力控制閥系列
J145X隔膜式電動遙控閥
    • 產品型號:
    • J145X
    • 產品口徑:
    • 50-1000mm
    • 產品壓力:
    • 1.0MPa,1.6MPa,2.5MPa
    • 產品材質:
    • 鑄鋼 不銹鋼
產品說明
  • 一、產品[隔膜式電動遙控閥]的詳細資料：
    產品型號：J145X
    產品名稱：隔膜式電動遙控閥
    產品特點：安裝在各類結水系統的管道上，根據電信號或手動操作，使閥門打開或關閉。準確快速的控制反應。關閉速度可調，閥門平穩關閉而不會產生壓力波動。采用三向電磁閥，維護簡單。
    J145X電動遙控閥結構特點：
    本產品由主閥和調節閥及接管系統組成，閥體采用直流式閥體，主閥控制室為膜片式或活塞式的雙控制室結構，控制室比一般水力控制閥增加了一個，增加了對主閥的控制功能，實現了對水泵出口的緩慢開啟、全開、緩閉、截止等多功能控制，實現了一個閥門、一次調節對水泵出口的多功能控制。
        本產品的接管系統采用調節閥控制，通過設定調節閥的開度，可方便實現需要的各項控制參數，如主閥的開啟速度、緩閉速度等等。
    J145X電動遙控閥工作原理：
        當水泵起動起后，水壓作用于主閥閥盤下面和控制室下腔，此壓力使主閥開啟，控制室上腔的水經過調節閥B緩緩排到出口端，主閥緩緩開啟。設定調節閥的開度可得到合適地主閥開啟速度。
        當水泵停止工作后，進口端水壓迅速下降，在自重、彈簧壓力作用下快速關閉大部分開度，防止了水倒流余下的開度由控制室上腔的水壓和下腔水壓聯合作用下緩緩關閉，關閉速度減慢形成了緩沖，防止壓力劇增。
        設定調節閥A、B的開度和開度比可得到合適的閥門啟閉速度。
    J145X電動遙控閥工作特點：
        1、防止水錘效果好，將緩開、止回速閉、緩閉等消除水錘的技術一體化，防止開泵不錘和停泵倒流與水錘對供水管路和水泵的損害。
        2、操作方便，無需為閥門另配電控系統，閥門隨水泵的開啟與停止自動并按順序完成控制功能。通過設定調節閥開度可得到合適的控制參數。
        3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。
    五、J145X電動遙控閥功能與用途：

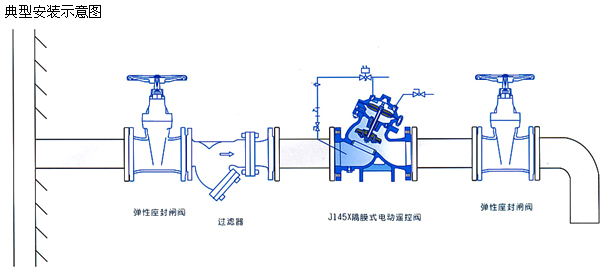

        本閥門安裝在水泵出口端，順序?qū)崿F(xiàn)緩慢開啟、全開、速閉、緩閉等功能。
        本產品用于高層建筑給水系統和其它給水系統的水泵出口管路上，防止和減弱水泵啟閉時管線的水錘水擊，防止水倒流保護水泵，維護管路安全。
    二、J145X隔膜式電動遙控閥主要技術參數：
    公稱壓(Mpa)
    殼體試驗壓力(MPa)
    密封試驗壓力(MPa)
    調壓范圍(MPa)
    適用介質
    介質溫度(℃)
    1.0
    1.5
    1.1
    0.09-0.8
    水
    0-80
    1.6
    2.4
    1.76
    0.15-1.4
    2.5
    3.75
    2.75
    0.2-2.0

    三、J145X隔膜式電動遙控閥主要零件材料：

    零件名稱
    零件材料
    閥體 閥蓋
    WCB
    閥座 閥盤
    銅合金/2Cr13
    密封圈 O型圈
    丁腈橡膠
    閥桿
    2Cr13
    彈簧
    50CrVA
    缸套 活塞(活塞型)
    2Cr13
    膜片(膜片型)
    夾織物丁腈橡膠
    調節閥 球閥
    銅合金
    過濾器
    不銹鋼

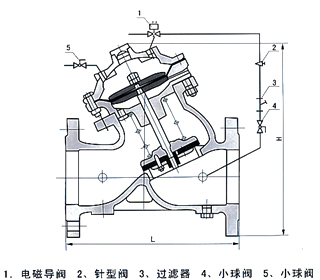

    四、J145X隔膜式電動遙控閥主要連接尺寸：

    DN
    L
    H
    D
    D1
    n-d
    1. 0MPa
    1.6MPa
    2.5MPa
    1.0MPa
    1.6MPa
    2.5MPa
    1.0MPa
    1.6MPa
    2.5MPa
    50
    203
    293
    165
    165
    165
    125
    125
    125
    4-18
    4-18
    4-18
    65
    216
    328
    185
    185
    185
    145
    145
    145
    4-18
    4-18
    8-18
    80
    248
    364
    200
    200
    200
    160
    160
    160
    8-18
    8-18
    8-18
    100
    283
    418
    220
    220
    235
    180
    180
    190
    8-18
    8-18
    8-22
    125
    330
    481
    250
    250
    270
    210
    210
    220
    8-22
    8-22
    8-22
    150
    356
    543
    285
    285
    300
    240
    240
    250
    8-22
    8-22
    8-26
    200
    444
    673
    340
    340
    360
    295
    295
    310
    12-22
    12-22
    8-26
    250
    533
    792
    395
    405
    425
    350
    355
    370
    12-22
    12-26
    12-30
    300
    600
    927
    445
    460
    485
    400
    410
    430
    16-22
    12-26
    16-30
    350
    622
    957
    505
    520
    555
    460
    470
    490
    16-26
    12-26
    16-33
    400
    698
    1188
    565
    580
    620
    515
    525
    550
    20-26
    16-30
    16-36
    450
    775
    1218
    615
    640
    670
    565
    585
    600
    20-26
    20-30
    20-36
    500
    811
    1256
    670
    715
    730
    620
    650
    660
    20-30
    20-33
    20-36
    600
    900
    1600
    780
    840
    		 -
    725
    770
    		 -
    24-30
    20-36
    		 -
    700
    980
    1750
    895
    910
    		 -
    840
    840
    		 -
    24-30
    20-36
    		 -
    800
    1120
    1900
    1015
    1025
    		 -
    950
    950
    		 -
    24-33
    24-36
    		 -
    900
    1120
    2100
    1115
    		 - -
    1050
    		 - -
    28-33
    24-39
    		 -
    1000
    1320
    2400
    1230
    		 - -
    1160
    		 - -
    28-36
    		 - -



    訂貨須知：
    一、①隔膜式電動遙控閥產品名稱與型號②隔膜式電動遙控閥口徑③隔膜式電動遙控閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的隔膜式電動遙控閥型號，請按隔膜式電動遙控閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
