Dd343H/Y雙向壓三維偏心多層次硬密封蝶閥

- 產品型號:
- Dd343H/Y
- 產品口徑:
- 50-2000mm
- 產品壓力:
- 0.6-4.0Mpa
- 產品材質:
- 碳鋼、不銹鋼、合金鋼、鉻鉬鋼
聯系我們

產品說明

一、產品[Dd343H/Y雙向壓三維偏心多層次硬密封蝶閥]的詳細資料：

產品名稱：雙向壓三維偏心多層次硬密封蝶閥

產品型號：Dd343H/Y

產品概述：Dd343H/Y雙向壓三維偏心多層次硬密封蝶閥是我公司吸收，消化國內外的技術。在多層次三偏心金屬硬密封蝶閥的基礎上，應用戶需要研制開發的又一款新產品。本蝶閥采取三偏心金屬密封結構，不僅具有普通多層次三偏心金屬硬密封蝶的全部優良性能，還在設計上進行改進創新，合理地減少了徑向偏心，而且增改了一個自動補償功能的閥座，在關閉狀態下閥桿所受力矩較小，處于靜平衡，同時蝶閥閥體上設計了移動閥座密封圈肯有非常良好的自動補償功能。使閥門在反向受壓力時，蝶板密封封面與閥體密封面所產生的相對移位得到充分的補償，再則蝶板密封圈采用了優質彈性耐磨石墨橡膠板與高韌性耐磨不銹鋼片組成多層次結構密封，不僅柔中有剛，而且有非常良好的彈性與移動閥座密封圈保持最佳密合，因此本蝶閥不論正向或反向受壓，均能在全額壓差下達到100%零泄漏。本閥的最大特點是雙向受壓、維修方便。

新產品介紹：通常的雙偏心蝶閥像b（偏離管道中心）和a（偏離密封面中心）所示的那樣（請見圖二），目的是減少閥座與密封件之間大約5o，行程磨擦。

我公司增加了一個獨特的偏心角β（請見圖二），傾斜錐形不僅克服了閥門啟閉中密封件和閥座之間的所有磨擦，從而增加了使用壽命，而且通過外加力矩的改變可任意調整其密封可靠，絕不出現關過頭現象。

二、雙向壓三維偏心多層次硬密封蝶閥結構特點：

1、耐顆粒磨損：雙向金屬硬密封蝶閥蝶板的運動帶有擦拭性能和刀形切口的多層次密封圈與閥體上移動閥座之間具有清掃作用，非常有效把結晶在移動閥座密封面上的顆粒狀晶體、污垢、纖維等物質清除；移動閥座密封圈采用高韌性耐磨不銹鋼，經過特殊處理耐磨性強和有良好的綜合力學性能和抗腐蝕性，抗擦傷。

2、開關無磨擦：利用三維偏心的原理，關閥時蝶板密封面隨著三維偏心位移只有在最后一刻才靠向移動閥座密封面，而不會產生磨擦。開閥時，在偏心的作用下蝶板只需轉過很小的角度（2o~5o），蝶板的密封面與閥體的密封面就完全脫離開，蝶板的密封面與閥體的密封面不會產生摩擦，使本蝶閥的使用壽命提高數倍。

3、不受介質溫度影響：且蝶板上的密封環采用耐磨優質彈性石棉膠板與高韌性不銹鋼組成多層次結構，而形成硬軟結合，具有金屬密封和彈性密封的雙重優點，不易磨損，不易被沖刷，無論在低溫和高溫的情況下，均有良好的密封性能。

4、自動補償雙向壓：（請見圖三）按圖從左往右施壓時，利用三偏心的原理，蝶板與閥體越關越緊，從而得到良好的密封；按圖從右往左施壓時，移動閥座在受壓力的推力和彈簧推力時，移動閥座自動向蝶板推緊，當壓力越高移動閥座向蝶板越推越緊，從而得到良好的密封；因此本閥屬于雙向金屬硬密封蝶閥蝶，雙向壓也能達到100%的零泄漏；在長期的使用下，移動閥座密封和蝶板密封如有磨損或損傷，在彈簧作用下移動閥座自動向蝶板推進，在反向受壓時蝶板會向箭頭移動，這時則移動閥座在彈簧和壓力的作用它也會跟著前移，從而得到良好的自動補償功能。

5、適合高流速介質：堅固的一軸式使之高流速的介質中且無振動、無噪音。

6、壽命長開關輕松：有效合理的減小偏心，因此本閥的扭矩大大的減少；無易損部件，由于偏心的作用，閥門啟閉過程中蝶板與移動閥座的密封面完全脫離，做無磨擦轉動，扭矩小，閥門的自動補償功能，大大的提高了閥門的壽命，操作輕巧。

7、維修方便：該閥門的一端設計了一個可調節壓板，在維修時只需拆下可調節壓板，即可進行維修密封環及其他配件，如其它配件都是完好的，但是密封還漏的情況下，也無須把其他配件拆卸下來，直接拆卸調節壓板做少許加工即可；也解決了以前的拆卸困難的問題。

三、雙向壓三維偏心多層次硬密封蝶閥適用工況：

由于雙向金屬硬密封蝶閥蝶板的運動帶有擦拭性能，可用于帶懸浮固體顆粒的介質，跟據密封件的強度也可用于粉狀和顆粒狀的介質。

雙向金屬硬密封蝶閥的結構長度和總體高度較小，開啟和關閉速度快，在完全開啟時，具有較小的流體阻力，當開啟到大約5o到80o之間時，又能進行靈敏的流量控制。

主要適用于泥漿介質及含固體顆粒介質場合；適用于閥門結構長度短的場合；適用于啟閉速度快的場合；適用于閥門關閉后介質的回流壓力不能泄漏的場合下。

在雙位調節、縮口的通道、低噪聲、有氣穴和氣化現象，向大氣少量滲漏，有磨蝕性介質時，使用雙向壓金屬硬密封蝶閥。

在特殊工況條件下節流調節或要求密封嚴格，或磨損嚴重、低溫（深冷）等工況條件下使用雙向壓金屬硬密封蝶閥。

雙向金屬硬密封蝶閥適用于供熱、供汽、供水及煤氣、油品、酸堿等管路，作為調節和截流裝置。

雙向金屬硬密封蝶閥除作為大型變壓吸附氣體分離控制閥外，還可廣泛用于石油、化工、冶金、電力、食品、醫藥、給排水、氣體輸送等領域。

四、執行標準：

1、設計、制造按照GB/T12238-89、JB/T8527-97標準執行；

2、閥門試驗按照GB/T13927-92、JB/T9092-99標準執行；

3、閥門結構長度按照GB/T12221-2005標準執行；

4、兩端法蘭尺寸符合GB/T17241.6-1998、GB/T9113.1-2000、GB/T9115.1-2000、JB/T79.1-94標準執行，非標法蘭連接尺寸按企業標準；

五、雙向壓三維偏心多層次硬密封蝶閥主要零件材料：

產品類型		C	P	R8	R3	I
零件名稱	閥門	WCB	304	CF8M(316)	CF3M(316L)	ZG1Cr5Mo
	蝶板	WCB	304	CF8M(316)	CF3M(316L)	ZG1Cr5Mo
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr17Ni14Mo2	2Cr13
	自動補償閥座	0Cr18Ni9	00Cr19Ni11	00Cr17Ni14Mo2	00Cr17Ni14Mo2	0Cr18Ni9
	閥體壓板	WCB	304	CF8M(316)	CF3M(316L)	ZG1Cr5Mo
	蝶板壓板	Q235-A	304	CF8M(316)	CF3M(316L)	ZG1Cr5Mo
	軸套	SF-1	FB092	FB316	FB316L	BF316
	填料	柔性石墨
	蝶板硬密封圈	耐磨耐高溫石棉板與高韌性耐磨不銹鋼
	蝶板密封圈	橡膠對位聚苯聚四氟乙希

六、雙向壓三維偏心多層次硬密封蝶閥性能規范：

公稱壓力(PN)		1.6	2.5	4.0	6.4	Class150	Class300
常溫最大工作壓力(MPa)		1.6	2.5	4.0	6.4	2.0	5.0
壓力試驗(MPa)	殼體強度試驗	2.4	3.8	6.0	9.6	3.0	7.5
	正向密封試驗	1.76	2.75	4.4	7.1	2.2	5.5
	反向密封試驗	1.76	2.75	4.4	7.1	2.2	5.5
	氣密封試驗	0.6
滲漏率		<0.1×DNmm3/s(符合GB/T13927-92標準)
適用溫度		軟密封:-40oC~350oC;硬密封:-50oC~600oC
適用介質		天然氣、水蒸氣、空氣油、品類、酸類、堿類、含微小顆粒狀、水、污水、含纖維等各類介質；
傳動形式		蝸輪傳動、電動傳動、氣動傳動、液動傳動

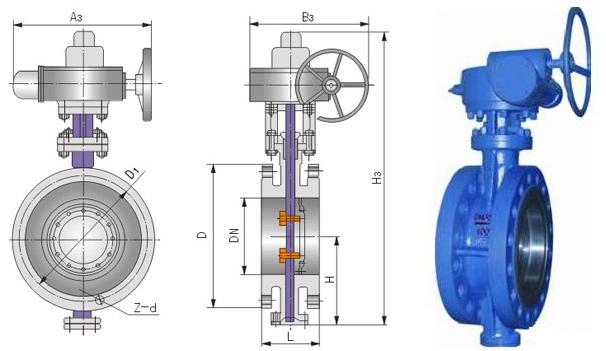

七、Dd343H/Y雙向壓三維偏心多層次硬密封蝶閥主要外形連接尺寸：PN6~10

公稱通徑		長度標準值		外形尺寸（參考值）										連接尺寸 (標準值)						重量 (kg)
公稱通徑		L		H	Dd343H			Dd643H			Dd943H			PN0.6MPa			PN1.0MPa
毫米	英寸	短	長	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	625	245	72	530	250	255	140	110	4-14	165	125	4-18	17
65	21/2	112	170	115	370	180	200	625	245	72	530	250	255	160	130	4-14	185	145	4-18	20
80	3	114	180	120	380	180	200	645	245	72	565	250	255	190	150	4-18	200	160	8-18	23
100	4	127	190	138	420	180	200	675	355	92	600	250	255	210	170	4-18	220	180	8-18	25
125	5	140	200	164	460	180	200	715	355	92	640	250	255	240	200	8-18	250	210	8-18	40
150	6	140	210	175	555	270	280	800	355	92	705	300	315	265	225	8-18	285	240	8-22	47
200	8	152	230	200	760	400	425	850	250	170	775	300	315	320	280	8-18	340	295	8-22	60
250	10	165	250	243	830	400	425	925	250	170	945	300	315	375	335	12-18	395	350	12-22	95
300	12	178	270	250	895	450	560	1035	450	220	1070	300	315	400	395	12-22	445	400	12-22	124
350	14	190	290	280	950	450	560	1070	450	220	1140	300	315	490	445	12-22	505	460	16-22	181
400	16	216	310	305	1190	535	580	1190	450	220	1210	300	315	540	495	16-22	565	515	16-26	260
450	18	222	330	350	1255	535	580	1250	650	280	1335	575	714	595	550	16-22	615	565	20-26	338
500	20	229	350	380	1305	535	580	1290	650	280	1415	575	714	645	600	20-22	670	620	20-26	360
600	24	267	390	445	1340	570	660	1455	850	380	1605	656	810	755	705	20-26	780	725	20-30	540
700	28	292	430	480	1520	750	550	1585	850	380	1844	656	810	860	810	24-26	895	840	24-30	580
800	32	318	470	530	1710	750	550	1700	1250	380	2040	656	810	975	920	24-30	1015	950	24-33	845
900	36	330	510	580	1810	750	550	1965	1250	380	2255	785	863	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	650	1960	900	750	2015	1250	380	2380	785	863	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	760	2250	1000	925	2250	1250	380	2640	785	863	1405	1340	32-33	1455	1380	32-39	2000
1400	56	530	710	850	2435	1000	925				2886			1630	1560	36-36	1675	1590	36-42	3000
1600	64	600	790	1030	2780	1000	925				3156			1830	1760	40-36	1915	1820	40-48	4700
1800	72	670	870	1230	3020	1100	980				3421			2045	1970	44-39	2115	2020	44-48	6500
2000	80	760	950	1350	3270	1100	980				3685			2265	2180	48-42	2325	2230	48-48	8700

八、Dd343H/Y雙向壓三維偏心多層次硬密封蝶閥主要外形連接尺寸：PN16~25

公稱通徑		長度標準值		外形尺寸（參考值）										連接尺寸 (標準值)						重量 (kg)
公稱通徑		L		H	Dd343H			Dd643H			Dd943H			PN1.6MPa			PN2.5MPa
毫米	英寸	短	長	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	625	245	72	530	250	255	165	125	4-18	165	125	4-18	19
65	21/2	112	170	115	370	180	200	625	245	72	530	250	255	185	145	4-18	185	145	8-18	22
80	3	114	180	120	380	180	200	645	245	72	565	250	255	200	160	8-18	200	160	8-18	25
100	4	127	190	138	420	180	200	675	355	92	600	250	255	220	180	8-18	235	190	8-22	28
125	5	140	200	164	460	180	200	715	355	92	640	250	255	250	210	8-18	270	220	8-26	43
150	6	140	210	175	555	270	280	800	355	92	705	300	315	285	240	8-22	300	250	8-26	50
200	8	152	230	200	760	400	425	850	250	170	775	300	315	340	295	12-22	360	310	12-26	64
250	10	165	250	243	830	400	425	925	250	170	945	300	315	405	355	12-26	425	370	12-30	99
300	12	178	270	250	895	450	560	1035	450	220	1070	300	315	460	410	12-26	485	430	16-30	130
350	14	190	290	280	950	450	560	1070	450	220	1140	300	315	520	470	16-26	555	490	16-33	188
400	16	216	310	305	1190	535	580	1190	450	220	1210	300	315	580	525	16-30	620	550	16-36	270
450	18	222	330	350	1255	535	580	1250	650	280	1335	575	714	640	585	20-30	670	600	20-36	350
500	20	229	350	380	1305	535	580	1290	650	280	1415	575	714	715	650	20-33	730	660	20-36	375
600	24	267	390	445	1340	570	660	1455	850	380	1605	656	810	840	770	20-36	845	770	20-39	560
700	28	292	430	480	1520	750	550	1585	850	380	1844	656	810	910	840	24-36	960	875	24-42	610
800	32	318	470	530	1710	750	550	1700	1250	380	2040	656	810	1025	950	24-39	1085	990	24-48	880
900	36	330	510	580	1810	750	550	1865	1250	380	2255	785	863	1125	1050	28-39	1185	1090	28-48	1100
1000	40	410	550	650	1960	900	750	2015	1250	380	2380	785	863	1255	1170	28-42	1320	1210	28-56	1600
1200	48	470	630	760	2250	1000	925	2250	1250	380	2640	785	863	1485	1390	32-48	1530	1420	32-56	2150
1400	56	530	710	850	2435	1000	925				2886			1685	1590	36-48	1755	1640	36-62	3200
1600	64	600	790	1030	2780	1000	925				3156			1930	1820	40-56	1975	1860	40-62	5000
1800	72	670	870	1230	3020	1100	980				3421			2130	2020	44-56	2195	2070	6900
2000	80	760	950	1350	3270	1100	980				3685			2345	2230	48-62	2425	2300	48-70	9100

九、Dd343H/Y雙向壓三維偏心多層次硬密封蝶閥主要外形連接尺寸：PN40

公稱通徑		結構長度（標準值）		外形尺寸（參考值）										連接尺寸 (標準值)
公稱通徑		L		H	Dd343H			Dd643H			Dd943H			PN4.0MPa
毫米	英寸	短	長	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d
50	2	108	150	112	350	180	200	625	250	170	530	250	255	165	125	4-18
65	21/2	112	170	115	370	270	280	625	250	170	530	250	255	185	145	8-18
80	3	114	180	120	380	270	280	645	250	170	565	250	255	200	160	8-18
100	4	127	190	138	420	270	280	675	250	170	600	250	255	235	190	8-22
125	5	140	200	164	460	380	420	715	450	220	640	250	255	270	220	8-26
150	6	140	210	175	555	380	420	800	450	220	705	300	315	300	250	8-26
200	8	152	230	200	760	400	425	850	450	220	775	300	315	375	320	12-30
250	10	165	250	243	830	400	425	925	450	280	945	300	315	450	385	12-33
300	12	178	270	250	895	450	560	1035	650	280	1070	300	315	515	450	16-33
350	14	190	290	280	950	450	560	1070	650	280	1140	300	315	580	510	16-36
400	16	216	210	305	1190	535	580	1190	650	280	1210	300	315	660	585	16-39
450	18	222	330	350	1255	535	580				1335	575	714	685	610	20-39
500	20	229	350	380	1305	535	580				1415	575	714	755	670	20-42

注:法蘭標準:GB/T9113.1-2000 GB/T911.5.1-2000
用戶注意:表中H1、H2、H3尺寸均可根據用戶需要加長（長桿蝶閥），若需特殊材料定貨時提出。
注：Dd-代表多層次密封結構。

訂貨須知：
一、①雙向壓三維偏心多層次硬密封蝶閥產品名稱與型號②雙向壓三維偏心多層次硬密封蝶閥口徑③雙向壓三維偏心多層次硬密封蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的雙向壓三維偏心多層次硬密封蝶閥型號，請按雙向壓三維偏心多層次硬密封蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://hebiren.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
