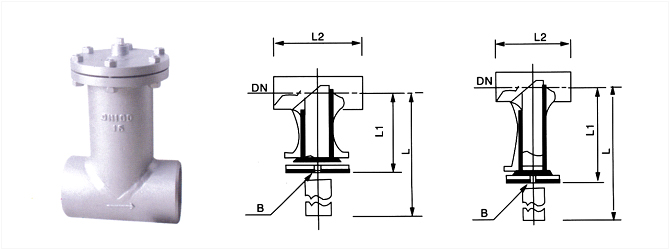

ST34、ST36直流式T型過濾器

- 產品型號:
- SY型、WSY型、FSY型
- 產品口徑:
- 產品壓力:
- 產品材質:
聯系我們

產品說明

一、產品[ST34、ST36直流式T型過濾器]的詳細資料：

產品型號：對焊連接直流式T型

產品名稱：過濾器

產品特點：對焊連接直流式T型過濾器,對焊連接過濾器,直流式T型過濾器

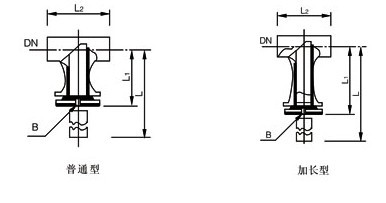

二、凱斯特牌ST34法蘭連接直流式T型過濾器公制主要尺寸:(mm)

公稱通徑 DN	安裝尺寸					有效過濾面積(m²)	ST34C		ST34S		重量(Kg)
	D	L	H	H1	I		排放口"B"		排放口"B"		PN1.0	PN2.5	PN4.0
	D	L	H	H1	I		PN1.0、2.5	PM4.0凹面	PN1.0、2.5	PM4.0凹面	PN1.0	PN2.5	PN4.0
50	57	228	136	254	14	0.0029	ZG1/2"	DN20	DN20	DN20	10.7	12.7	13.6
65	76	260	154	294	20	0.0046	ZG1/2"	DN20	DN20	DN20	14.6	16.8	18.9
80	89	292	172	332	23	0.0067	ZG1/2"	DN20	DN20	DN20	18.4	21.4	24.0
100	108	350	203	399	28	0.0102	ZG1/2"	DN20	DN20	DN20	22.5	32.3	38.3
125	133	388	226	449	42	0.0158	ZG3/4"	DN20	DN20	DN20	31.7	45.4	47.2
150	159	434	251	508	60	0.0197	ZG3/4"	DN20	DN20	DN20	40.8	59.3	68.9
200	219	536	310	339	104	0.0374	ZG3/4"	DN20	DN20	DN20	67.2	97.8	140.0
250	273	640	368	768	110	0.0649	ZG3/4"	DN20	DN20	DN20	103.3	149.2	216.2
300	325	744	426	898	132	0.0949	ZG3/4"	DN20	DN20	DN20	128.1	212.9	315.2
350	377	802	461	980	158	0.1227	ZG3/4"	DN25	DN25	.	166.9	289.1	435.8
400	426	898	517	1100	179	0.1567	ZG3/4"	DN25	DN25	.	231.0	390.9	645.9
500	529	1078	623	1339	227	0.2499	ZG3/4"	DN25	.	.	342.7	634.0	920.4
600	630	1128	630	1438	277	0.3294	ZG3/4"	.	.	.	444.4	853.0	.

三、凱斯特牌ST34法蘭連接直流式T型過濾器英制主要尺寸:(in)

公稱通徑DN		安裝尺寸					有效過濾面積(m²)	排放口"B"		重量(Kg)
in	mm	D	L	H	H1	I	有效過濾面積(m²)	150Lb	300Lb凸面	150Lb	300Lb
2	50	60.3	278	166	306	14	0.0039	NPT1/2"	DN20	11.3	17.2
2-1/2	65	76.1	314	187	348	20	0.0053	NPT1/2"	DN20	18.9	25.7
3	80	88.9	342	205	384	23	0.0079	NPT1/2"	DN20	22.5	34.6
4	100	114.3	418	246	473	28	0.0133	NPT1/2"	DN20	33.8	55.1
5	125	139.7	460	270	529	42	0.0204	NPT3/4"	DN20	41.9	71.2
6	150	168.3	500	292	581	60	0..0273	NPT3/4"	DN20	54.8	96.4
8	200	219.1	588	340	694	104	0.0462	NPT3/4"	DN20	90.9	149.2
10	250	273.0	690	398	821	110	0.0669	NPT3/4"	DN20	129.9	229.5
12	300	323.9	792	452	949	132	0.1001	NPT3/4"	DN20	192.4	335.6
14	350	355.6	852	485	1023	158	0.1205	NPT3/4"	DN20	262.4	460.5
16	400	406.4	970	547	1166	179	0.1585	NPT3/4"	DN25	345.7	617.4
20	500	508	1148	642	1372	227	0.2438	NPT3/4"	DN25	537.3	958.7
24	600	610	1274	712	1569	277	0.3379	NPT3/4"	DN25	751.8	1445.0

四、凱斯特牌ST36對焊連接直流式T型過濾器公制主要尺寸:(mm)

公稱通徑 DN	安裝尺寸					有效過濾面積(m²)	ST36C		ST36S		重量(Kg)
	D	L	H	H1	I		排放口"B"		排放口"B"		PN1.0	PN2.5	PN4.0
	D	L	H	H1	I		PN1.0、2.5	PM4.0凹面	PN1.0、2.5	PM4.0凹面	PN1.0	PN2.5	PN4.0
50	57	228	136	254	14	0.0029	ZG1/2"	DN20	DN20	DN20	6.22	7.45	7.87
65	76	260	154	294	20	0.0046	ZG1/2"	DN20	DN20	DN20	8.76	10.1	11.6
80	89	292	172	332	23	0.0067	ZG1/2"	DN20	DN20	DN20	10.2	13.7	14.3
100	108	350	203	399	28	0.0102	ZG1/2"	DN20	DN20	DN20	13.9	18.9	21.9
125	133	388	226	449	42	0.0158	ZG3/4"	DN20	DN20	DN20	21.1	28.3	45.2
150	159	434	251	508	60	0.0197	ZG3/4"	DN20	DN20	DN20	28.3	38.7	46.3
200	219	536	310	339	104	0.0374	ZG3/4"	DN20	DN20	DN20	44.6	62.9	93.1
250	273	640	368	768	110	0.0649	ZG3/4"	DN20	DN20	DN20	68.1	97.5	143.1
300	325	744	426	898	132	0.0949	ZG3/4"	DN20	DN20	DN20	93.0	138.7	207.5
350	377	802	461	980	158	0.1227	ZG3/4"	DN25	DN25	.	121.2	188.6	.
400	426	898	517	1100	179	0.1567	ZG3/4"	DN25	DN25	.	184.5	238.9	.
500	529	1078	623	1339	227	0.2499	ZG3/4"	DN25	.	.	.	.	.
600	630	1128	630	1438	277	0.3294	ZG3/4"	.	.	.	.	.	.

五、凱斯特牌ST36對焊連接直流式T型過濾器英制主要尺寸:(mm)

公稱通徑DN		安裝尺寸					有效過濾面積(m²)	排放口"B"		重量(Kg)
in	mm	D	L	H	H1	I	有效過濾面積(m²)	150Lb	300Lb凸面	150Lb	300Lb
2	50	60.3	278	166	306	14	0.0039	NPT1/2"	DN20	6.80	10.8
2-1/2	65	76.1	314	187	348	20	0.0053	NPT1/2"	DN20	11.2	15.9
3	80	88.9	342	205	384	23	0.0079	NPT1/2"	DN20	13.4	21.0
4	100	114.3	418	246	473	28	0.0133	NPT1/2"	DN20	20.2	32.4
5	125	139.7	460	270	529	42	0.0204	NPT3/4"	DN20	26.5	42.4
6	150	168.3	500	292	581	60	0..0273	NPT3/4"	DN20	35.7	59.0
8	200	219.1	588	340	694	104	0.0462	NPT3/4"	DN20	59.4	82.7
10	250	273.0	690	398	821	110	0.0669	NPT3/4"	DN20	88.1	147.6
12	300	323.9	792	452	949	132	0.1001	NPT3/4"	DN20	126.7	216.9
14	350	355.6	852	485	1023	158	0.1205	NPT3/4"	DN20	175.0	297.1
16	400	406.4	970	547	1166	179	0.1585	NPT3/4"	DN25	228.3	398.8
20	500	508	1148	642	1372	227	0.2438	NPT3/4"	DN25	371.0	627.6
24	600	610	1274	712	1569	277	0.3379	NPT3/4"	DN25	522.2	946.7

訂貨須知：
一、①對焊連接直流式T型過濾器產品名稱與型號②對焊連接直流式T型過濾器口徑③對焊連接直流式T型過濾器是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的對焊連接直流式T型過濾器型號，請按對焊連接直流式T型過濾器型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://hebiren.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
