一、產品[GL11H內螺紋Y型過濾器]詳細資料：

產品名稱： Y型過濾器

產品型號：GL11H

詳細資料：GL11H-16 內螺紋聯接Y型過濾器閥體材料為灰鑄鐵，主要應用于口徑較小的管道設備，連接拆卸方便，排污性能可靠，經濟適用。是輸送介質的管道系統不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥等水力控制閥或其它設備的進口端，用來清除介質中顆粒性雜質，免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞，從而避免了維修費用和生產損失，保護閥門等設備的正常使用。采用不銹鋼雙層網結構，堅固耐用，具有結構先進、流阻小、排污方便、納污量大等等特點，主要用于水、蒸氣等介質。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。可根據客戶需要設置過濾網的目數

Y型過濾器執行標準:

設計規范：HG/T 21637
結構長度：GB/T 12221
連接法蘭：JB/T 79
試驗與檢驗：JB/T 9092
產品標識：GB/T 12220
供貨規范：JB/T 7928

二、主要技術參數

三、內螺紋連接Y型過濾器零部件材料

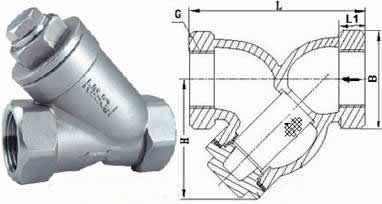

四、內螺紋連接Y型過濾器主要外形及結構尺寸

訂貨須知：
一、①Y型螺紋過濾器產品名稱與型號②Y型螺紋過濾器口徑③Y型螺紋過濾器是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的Y型螺紋過濾器型號，請按Y型螺紋過濾器型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://hebiren.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。

五、產品[TYG型過濾器]詳細資料：

產品型號：TYG型

產品名稱：過濾器

產品特點：凱斯特牌TYG型過濾器以確保所有設備管道上安置免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞，從而避免了維修費用和生產損失。適用于蒸汽、空氣、水、油品等系統管道中。保護各種計量儀器、泵機、閥門、疏水器等設備。過濾器價格,過濾器報價,過濾器廠家。

特點：

1、抗污性強，排污方便；流通面積大，壓力損失?。唤Y(jié)構簡單，體積小．重量輕。
2、過濾網材質，有奧氏本304、316、316L。
3、A型表示：精鑄碳鋼體，8型精鑄不銹鋼體，C型精鑄黃、青銅。
4、連接形式：N表示螺紋，W表示承插焊、F表示法蘭式。

六、主要零件部件材料表：

主要零件部件材料表	Parts 零件名稱	Materials 材料
	Body 閥體	carbonstoeIStainlessSteeI Fram bronze．brass 碳鋼、不銹鋼、黃、青銅
	Gauze Filter Cap 濾網蓋	carbonstoelStainlessSloel 碳鋼、不銹鋼
	Filter Core Net 濾芯網	Stainless Steel 不銹鋼
	Gaske r 墊片	Metal graphite 金屬石墨

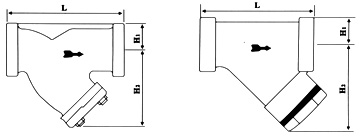

七、凱斯特牌TYG型螺紋過濾器技術參數表：

Model 產品型號	Nominal Diameter(DN) 公稱通徑	Connection 連接方式	Nominal Pressure(MPa) 公稱壓力	Max．AIlowable TMP(℃) 最高允許溫度	External Dimensions(mm) 外形尺寸
					L	H1	H2
ATGN W-16 64A	15—20 25	Thread Socket weld 螺紋承插焊	1.6—6.4	425	90 100	20 23	78 88
ATGN W-16 64A	32—40 50	Thread Socket weld 螺紋承插焊	1.6—6.4	425	130 150	32 38	120 128
ATGN W-16 25A	65 80	Thread Socket weld 螺紋承插焊	1.6—2.5	350	210 230	44 54	180 192
ATGN W-16 25B	15—20 25	Thread Socket weld 螺紋承插焊	1.6—2.5	350	75、85 90	20 23	75 85
ATGN W-16 25B	32—40 50	Thread Socket weld 螺紋承插焊	1.6—2.5	350	120 140	32 38	113 122
ATGN F-16 25C	15—20 25	Thread Flange 螺紋法蘭	1.6—2.3	250	85 95	22 25	78 88
ATGN F-16 25C	32—40 50	Thread Flange 螺紋法蘭	1.6—2.3	250	130 150	35 40	115 125

訂貨須知：
一、①TYG型螺紋過濾器產品名稱與型號②TYG型螺紋過濾器口徑③TYG型螺紋過濾器是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的TYG型螺紋過濾器型號，請按TYG型螺紋過濾器型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
