一、產品[氣動V型調節球閥]的詳細資料：
產品型號：ZSHV
產品名稱：氣動V型活塞式調節球閥
產品特點：凱斯特牌ZSHV氣動V型活塞式調節球閥具有特殊形狀的固定式V型切口球體和可調金屬閥座結構，當閥關閉時，V型切口與閥座形成楔形剪切作用，可防止球體和閥座之間污物產生的卡死現象，具有自清結功能，特別適用于含纖維料漿，污水和粘性顆粒的介質，配以閥門定位器可實現連續調節，并具流阻小，調節范圍廣，是一種用途廣泛高質量的調節閥。氣動V型調節球閥,氣動調節球閥,調節球閥。

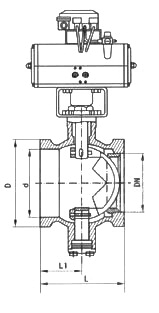

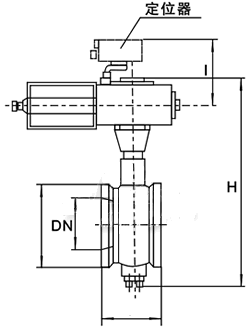

二、凱斯特閥門氣動V型活塞式調節球閥主要外形和連接尺寸單位：
|
VQ671H-16 |
||||||||
|
通徑DN |
L |
L1 |
D |
D1 |
H1 |
H |
W |
|
|
mm |
in |
|||||||
|
25 |
1″ |
50 |
25 |
64 |
38 |
57 |
330 |
140 |
|
40 |
1 1/2″ |
60 |
25 |
82 |
49 |
63 |
375 |
164 |
|
50 |
2″ |
75 |
32 |
100 |
60 |
92 |
398 |
190 |
|
65 |
2 1/2″ |
85 |
38 |
120 |
75 |
100 |
408 |
210 |
|
80 |
3″ |
100 |
45 |
131 |
89 |
108 |
450 |
247 |
|
100 |
4″ |
115 |
50 |
158 |
113 |
117 |
465 |
276 |
|
125 |
5″ |
135 |
55 |
180 |
140 |
140 |
525 |
348 |
|
150 |
6″ |
160 |
65 |
216 |
164 |
177 |
578 |
378 |
|
200 |
8″ |
200 |
80 |
268 |
205 |
200 |
650 |
432 |
三、材料選用表：
|
零件號 |
單臺數量 |
零件名稱 |
材料 |
規格 |
涂層（備注） |
|
01 |
1 |
缸體 |
壓制鋁合金 |
GB1173-86 ZL106 |
A-B-C-D |
|
02 |
2 |
活塞 |
鋁合金 |
GB1173-86 ZL108 |
- |
|
03 |
2 |
端蓋 |
鋁合金 |
GB1173-86 ZL108 |
C-D |
|
04 |
1 |
輸出軸 |
鍛鋼 |
- |
鍍鎳 |
|
05 |
2 |
軸承（活塞屬） |
尼龍46 |
- |
- |
|
06 |
1 |
軸承（齒輪軸頂部） |
尼龍46 |
- |
- |
|
07 |
1 |
軸承（齒輪軸底部） |
尼龍46 |
- |
- |
|
08 |
1 |
推力軸承（齒輪軸） |
尼龍46 |
Y1Cr18Ni9 |
- |
|
08a |
1 |
推力軸承（齒輪軸） |
不銹鋼 |
- |
- |
|
09 |
2 |
柱塞 |
腈類橡膠 |
- |
- |
|
10 |
2 |
螺栓（外部） |
不銹鋼 |
Y1Cr18Ni9 |
- |
|
10a |
2 |
螺栓（內部） |
不銹鋼 |
Y1Cr18Ni9 |
- |
|
11 |
4 |
0型圈（螺形密封） |
腈類橡膠 |
- |
- |
|
11a |
4 |
墊圈 |
不銹鋼 |
Y1Cr18Ni9 |
- |
|
12 |
4 |
螺母（行程調整） |
不銹鋼 |
Y1Cr18Ni9 |
- |
|
13 |
8 |
螺栓（端蓋） |
不銹鋼 |
Y1Cr18Ni9 |
單臺數量為12 |
|
13a |
8 |
墊栓（端蓋） |
不銹鋼 |
Y1Cr18Ni9 |
|
|
14 |
2 |
O型圈（端蓋） |
腈類橡膠 |
- |
- |
|
15 |
2 |
軸承（活塞頭） |
尼龍46 |
- |
- |
|
16 |
2 |
O型圈（活塞） |
腈類橡膠 |
- |
- |
|
17 |
2~12 |
彈簧 |
合金彈簧鋼 |
- |
環氧涂層 |
|
18 |
1 |
彈性檔圈（齒輪軸） |
合金彈簧鋼 |
- |
鍍鎳 |
|
19 |
1 |
行程指示輪 |
尼龍 |
- |
此兩項需根據要求供貨 |
|
20 |
1 |
螺栓/墊圈 |
不銹鋼 |
Y1Cr18Ni9 |
|
|
21 |
1 |
O型圈（齒輪軸頂部） |
腈類橡膠 |
- |
- |
|
22 |
1 |
O型圈（齒輪軸底部） |
腈類橡膠 |
- |
- |
|
24 |
2 |
導向塞 |
復合材料 |
- |
四、調節球閥部分材料選用表：
|
零件名稱 |
材料 |
零件名稱 |
材料 |
|
閥體 |
ZG1Cr18Ni19Ti
ZG1Cr18Ni12M02Ti
ZG230~450
HT200 |
閥座（密封環） |
聚四氟乙烯（增強）
1Cr18Ni19Ti
Cr18Ni12 M02Ti |
|
閥桿 |
0Cr17Ni12M02
0Cr17NiCu4Nb |
壓圈 |
0Cr17Ni12M02 |
|
閥板 |
ZG1Cr18Ni19
ZG0Cr18Ni12 M02Ti |
填料 |
聚四氟乙烯
石墨 |
|
閥桿軸承
閥板軸承 |
0Cr17Ni12M02 |
閥座托架 |
0Cr17Ni12M02 |
|
墊環 |
氟橡膠0形圈 |
訂貨須知：
一、①氣動V型活塞式調節球閥產品名稱與型號②氣動V型活塞式調節球閥口徑③氣動V型活塞式調節球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的氣動V型活塞式調節球閥型號，請按氣動V型活塞式調節球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
