油田閥
H62Y高壓自密封對焊止回閥
    • 產品型號:
    • H62Y
    • 產品口徑:
    • 25-150mm
    • 產品壓力:
    • 16.0-35.0Mpa
    • 產品材質:
    • 碳鋼 不銹鋼
產品說明
  • 一、產品[H62Y高壓自密封對焊止回閥]的詳細資料：
    產品名稱：高壓自密封對焊止回閥 高壓對焊止回閥
    產品型號：H62Y
    產品簡介：H62Y高壓自密封對焊止回閥廣泛應用于壓力PNl6-45Mpa，溫度-20-+450℃的水、石油、天然氣管道系統及油田系統。其由閥體、閥瓣、彈簧及中心軸組成。除閥體采用優質碳鋼外，其余材質均為優質不銹鋼。
    工作原理：當介質由閥體箭頭所示流向進入閥體，介質的壓力作用在閥瓣上產生向上的推力，當介質推力大于閥瓣重力時，閥門打開。當閥后介質壓力作用在閥瓣上的力加上閥瓣自身重力大于閥前壓力作用在閥瓣上的力時，閥門關閉，阻止介質倒流。
    產品特點：
    1、結構長度很短、體積小、重量輕，為閥門的安裝、搬運、存放用管道的布置帶來很大的便利，并能大量節約材料、降低造價。
    2、閥門為整體結構，簡單緊湊、閥門關閉時沖擊力小，水錘壓力小，閥門壽命長，可靠性高。
    3、可水平安裝或垂直安裝，重量輕，不必為閥門設置支座。
    4、流道通暢、流體阻力小，閥瓣在很小的壓差下就能完全打開。
    5、閥瓣與閥座密封面采用鈷基硬質合金等離子噴焊而成，硬度高，抗沖蝕，經久耐用。
    設計標準：
    閥門制造：GB12235-1994
    閥門試驗: GB/T13927-1992
    二、高壓對焊止回閥主要性能規范：



    公稱壓力（MPa）
    16.0
    20.0
    25.0
    35.0
    殼體試驗壓力（MPa）
    24.0
    30.0
    37.5
    52.5
    密封試驗壓力（MPa）
    17.6
    22.0
    27.5
    38.5
    適用介質
    水、油品等非腐蝕性介質
    適用溫度
    -29℃-120℃

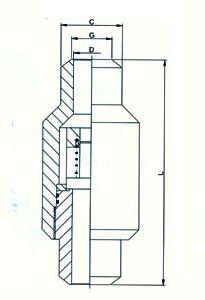

    三、高壓對焊止回閥外形連接尺寸：
    公稱壓力（MPa）
    公稱通徑
    尺寸
    D
    G
    C
    L
    16.0
    20.0
    25
    22
    101.5
    50.80
    210
    32
    28
    111
    60.32
    230
    40
    35
    124
    68.28
    260
    50
    47
    165
    95.25
    300
    65
    57
    190.5
    107.95
    340
    80
    72
    190.5
    123.82
    380
    100
    92
    235
    149.22
    480
    150
    136
    317.5
    211.12
    550
    25.0
    35.0
    25
    22
    101.5
    50.80
    210
    32
    28
    111
    60.32
    230
    40
    35
    124
    68.28
    260
    50
    47
    165
    95.25
    300
    65
    57
    190.5
    107.95
    340
    80
    72
    203
    123.82
    380
    100
    92
    541.5
    149.22
    480
    150
    136
    317.5
    211.12
    550
    訂貨須知：
    一、①高壓對焊止回閥產品名稱與型號②高壓對焊止回閥口徑③高壓對焊止回閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定凱斯特閥門高壓對焊止回閥型號，請按高壓對焊止回閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
