一、產品[SG-Ⅱ玻璃管視鏡]的詳細資料：

產品名稱：玻璃管視鏡（視盅）

執行標準：HGS07-126~127

公稱通徑：DN15～150mm

產品概述：玻璃管視鏡俗稱視盅，又叫管道視盅、法蘭管道視盅，它是工業管道裝置上主要附件之翼，它的最大特點是擁有360°的觀察面，在石油、化工、醫藥、食品等工業生產裝置的管道中，可以從各個方位隨時觀察到管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。耐壓較低，一般適用于低壓管道，公稱壓力6公斤/厘米²的玻璃管視鏡中玻璃管無正式產品，如選用須進行試制。
玻璃視盅特點：
      玻璃管視盅由連接法蘭、連接導管、玻璃管固定法蘭、玻璃管、加長螺栓、密封墊片組成。其中玻璃管固定法蘭夾住玻璃管，用加長螺栓固定，在同過連接導管連接上管道連接法蘭，這樣就組成了一個整體的玻璃管視盅。玻璃管視鏡用于排液或糟前的固流，冷卻水等液體管路上以觀察液體流動情況。閥體材料：有碳鋼、不銹鋼、襯膠、襯氟等多種。公稱壓力范圍：有2.5、6公斤/厘米2兩種。工作溫度：金屬≤200℃，塑料≤80℃，允許急變溫度80℃ 公稱直徑：DN15~DN150厘米。 玻璃視盅它的最大特點是擁有360℃的觀察面，可以從各個方位觀察到管道內介質的情況；耐壓較低，一般適用于低壓管線。

玻璃視盅安裝與維護：

1、玻璃視盅是用于觀察液體、氣體、蒸汽等介質的流動反應設備，其視窗玻璃應保持干凈無灰塵；

2、玻璃管視盅的視窗玻璃屬宜損件，安裝視鏡時要輕拿輕放，均勻受力；

3、視盅玻璃耐溫耐壓有一定的局限，請嚴格執行說明書上之規定；

4、允許急變溫度＜60℃，玻璃因溫差過大會破裂；
5、根據壓力要求，可以適當加大上下法蘭的厚度，玻璃管的厚度，以提高抗壓能力,但相差不大。

玻璃視盅用途：

      玻璃法蘭視盅適用于在石油、化工、醫藥、食品等工業生產裝置的管道中，玻璃管視盅能隨時觀察管道中的液體、氣體、蒸氣等介質的流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。玻璃視盅是工業管道裝置上主要附件之一，使用非常廣泛。玻璃視盅用于排液或糟前的固流，冷卻水等液體管路上以觀察液體流動情況。閥體材料：有碳鋼、不銹鋼、襯膠、襯氟等多種。公稱壓力范圍：有2.5、6公斤/厘米2兩種。工作溫度：金屬≤200℃，塑料≤80℃，允許急變溫度80℃ 公稱直徑：DN15~DN150厘米。

二、玻璃視盅主要技術參數：

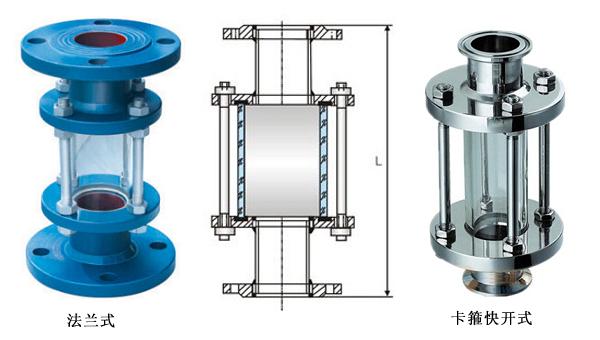

三、SG-Ⅱ玻璃管視鏡、SG-Ⅱ玻璃管視盅主要尺寸：(mm)

法蘭標準：HG20592-97PN1.0當客戶需用GB、SH、HGI、JB或ANSI、JIS等標準或改變壓力等級時，請在訂貨合同中注明。
