氯氣專用閥
WJ41F下氯氣專用波紋管截止閥
    • 產品型號:
    • WJ41F下
    • 產品口徑:
    • 15-300mm
    • 產品壓力:
    • 1.6-4.0Mpa
    • 產品材質:
    • 碳鋼 不銹鋼
產品說明
  • 一、產品[WJ41F下氯氣專用波紋管截止閥]詳細資料：
    產品名稱：氯氣專用波紋管截止閥
    產品型號：WJ41F下
    產品簡介：
    氯氣專用波紋管截止閥系列專利產品，是針對氯氣、液氯介質輸送的特殊要求，并結合國內閥門應用的實際情況，采用新穎的密封形式和可靠的密封結構設計而成。
        該型閥門具有密封性能穩定、使用安全可靠、耐腐蝕性強、無介質內、外漏以及操作輕便等特點，成功解決了化工管道用普通閥門耐腐蝕性能差、殼體易穿孔以及密封性能差、易泄露的難題，特別適用于化工行業氯氣、液氯管道的傳送，并滿足長期可靠使用的要求。其密封性、可維修性、安全性等只要性能只要性能指標達到了世界知名的水平，替代進口產品。
    結構特點：
        a.針對普通閥門耐腐蝕性能差、殼體易穿孔的缺點，根據介質具體特性，氯氣專用閥在閥體材料上選用耐腐蝕鋼（碳素鋼添加耐蝕合金元素），可耐氯氣、液氯腐蝕,低溫可至－40℃,最大限度保證工況條件使用要求。
        b.氯氣專用閥密封副配對結構型式采用球、平面型，密封自動補償，達到雙重保險的效果，密封性能穩定，無粘著磨損，有效地解決了化工管道用普通閥門密封性能差、易泄露的難題。
        c.產品中法蘭采用榫槽密封結構，即使在管道壓力波動的情況下，保證中法蘭密封絕對可靠。
    d.上密封裝置中采用多級聚四氟乙烯密封材料，形成組合密封，確保閥門在使用期限內填料函無介質泄露，消除了普通閥門填料函密封薄弱、介質易外漏，甚至造成事故的可能。
    適用介質：氯氣、液氯
      適用溫度：-40～150℃
      公稱壓力：PN1.6、2.5、4.0MPa   ANSI 150LB、300LB   IS 10K、20K
      公稱通徑：DN 15～300 NPS 1/2"～12"
      驅動方式：手動、氣動、電動
    二、基本型號：
    手動
    LJ:WJ41F下
    電動
    LJ:WJ941F下
    氣動
    LJ:WJ641F下
    調節型
    LJ:WLJ641F下
    三、遵遁規范：
    遵遁規范
    STANDARD
    設計與制造
    Q/320621ABF20  GB/T12235
    結構長度
    GB/T12221
    連接法蘭
    GB/T9113、JB/T79、HG20592、ANSIB16.5
    試驗與檢驗
    GB/T13927、API598
    閥門標志
    GB/T12220
    供貨要求
    JB/T7928
    ※在GB/T12235標準基礎上制定企業標準。企標在材質選用、結構設計上完全根據氯氣、液氯介質腐蝕特性和工況要求進行，各項技術參數指標優于國標。
     ※※可根據客戶的要求，按其它非常用標準制造。
    四、主要零部件材質：
    序號
    零部件名稱
    材質
    1
    閥體
    耐腐蝕鋼
    2
    閥座密封面
    等離子噴焊、堆焊耐腐蝕合金
    3
    閥辨密封面
    壓塑整體燒結 聚四氟乙烯
    4
    閥辨蓋
    腐蝕鋼
    5
    墊片
    聚四氟乙烯
    6
    填料
    聚四氟乙烯
    7
    閥蓋
    腐蝕鋼
    8
    閥桿螺母
    銅合金
    9
    閥桿
    不銹鋼

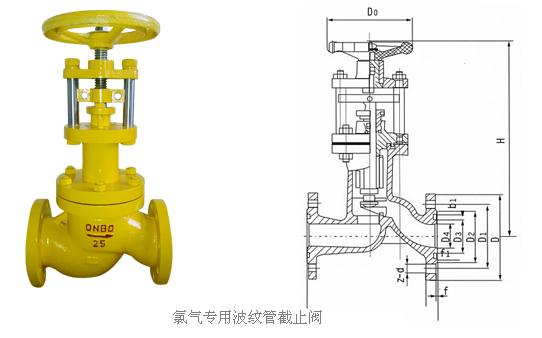

    五、主要外型連接尺寸及重量：
    公稱壓力
    公稱通徑
    L
    D
    D1
    z-d
    參考值
    PN(MPa)
    DN(mm)
    NPS(inch)
    DO
    H
    W(kg)
    1.6
    15
    1/2
    130
    95
    65
    4-14
    120
    320
    3.9
    20
    3/4
    150
    105
    75
    4-14
    140
    335
    5.3
    25
    1
    160
    115
    85
    4-14
    160
    360
    6.1
    32
    1 1/4
    180
    135
    100
    4-18
    160
    380
    9.2
    40
    1 1/2
    200
    145
    110
    4-18
    200
    400
    13.5
    50
    2
    230
    160
    125
    4-18
    200
    420
    14.5
    65
    2 1/2
    290
    180
    145
    4-18
    280
    460
    25
    80
    3
    310
    195
    160
    8-18
    280
    460
    32
    100
    4
    350
    230
    180
    8-18
    280
    520
    54
    125
    5
    400
    270
    210
    8-18
    420
    570
    81
    150
    6
    480
    300
    240
    8-22
    420
    640
    125
    200
    8
    600
    360
    295
    12-22
    420
    720
    198
    250
    10
    650
    405
    355
    12-26
    490
    820
    288
    300
    12
    750
    460
    410
    12-26
    700
    1050
    326
    2.5
    15
    1/2
    130
    95
    65
    4-14
    120
    320
    3.9
    20
    3/4
    150
    105
    75
    4-14
    140
    335
    5.3
    25
    1
    160
    115
    85
    4-14
    160
    360
    6.1
    32
    1 1/4
    180
    135
    100
    4-18
    160
    380
    9.2
    40
    1 1/2
    200
    150
    110
    4-18
    200
    400
    13.5
    50
    2
    230
    165
    125
    4-18
    200
    420
    14.5
    65
    2 1/2
    290
    185
    145
    4-18
    280
    460
    25
    80
    3
    310
    200
    160
    8-18
    280
    460
    32
    100
    4
    350
    235
    190
    8-22
    280
    520
    54
    125
    5
    400
    270
    220
    8-26
    420
    570
    81
    150
    6
    480
    300
    250
    8-26
    420
    640
    125
    200
    8
    600
    360
    310
    12-26
    420
    720
    198
    250
    10
    650
    425
    370
    12-30
    490
    820
    288
    300
    12
    750
    485
    430
    16-30
    700
    1050
    326
    4.0
    15
    1/2
    130
    95
    65
    4-14
    120
    320
    4.4
    20
    3/4
    150
    105
    75
    4-14
    140
    335
    5.8
    25
    1
    160
    115
    85
    4-14
    160
    360
    76.8
    32
    1 1/4
    180
    140
    100
    4-18
    160
    380
    10
    40
    1 1/2
    200
    150
    110
    4-18
    200
    400
    14
    50
    2
    230
    165
    125
    4-18
    200
    420
    16
    65
    2 1/2
    290
    185
    145
    8-18
    280
    460
    28
    80
    3
    310
    200
    160
    8-18
    280
    460
    35
    100
    4
    350
    235
    190
    8-22
    280
    520
    58
    125
    5
    400
    270
    220
    8-26
    420
    570
    86
    150
    6
    480
    300
    250
    8-26
    420
    640
    130
    200
    8
    600
    375
    320
    12-30
    420
    720
    204
    250
    10
    650
    450
    385
    12-33
    490
    820
    300
    300
    12
    750
    515
    450
    16-33
    700
    1050
    375
    訂貨須知：
    一、①氯氣專用波紋管截止閥產品名稱與型號②氯氣專用波紋管截止閥口徑③氯氣專用波紋管截止閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的氯氣專用波紋管截止閥型號，請按氯氣專用波紋管截止閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
