一、產品[Q341F法蘭連接浮動球閥]詳細資料：
產品名稱：蝸輪球閥
產品型號：Q341F
產品簡介：341F蝸輪球閥主要由：閥體、蝸輪箱等零件組成。蝸輪不銹鋼球閥其密封形式主要有軟密封球閥和硬密封球閥兩大類。常溫型采用四氟密封，高溫型可采用對位聚苯或金屬硬密封。具有磨擦系數低、操作力矩小、泄露量最高可達零泄露等優點，多種閥座材料可供選擇，適應范圍更廣。廣泛應用與石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
工作原理：
蝸輪球閥只需要用蝸輪旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥最適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。球閥是一種比較新型的球閥類別，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。
產品特點：
1、先進的閥座：聚多年球閥制造經驗而設計的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。
2、開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致辭。
3、鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。
4、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。
二、Q341F法蘭連接浮動球閥材質 Main Prts and Mate rials
|
序號 N。
|
零件名稱 Accessory name
|
材質 Material
|
|
|
GB
|
ASTM
|
||
|
1
|
閥體 Body
|
WCB
|
A216-WCB
|
|
2
|
密封圈 Seat
|
PTEE
|
PTFE
|
|
3
|
球閥 Ball
|
1Cr18Ni9Ti
|
SS304
|
|
4
|
螺母 Nut
|
35
|
A193-B7
|
|
5
|
手柄 Wrench
|
瑪鋼
|
A47-667 Gr32510
|
|
6
|
擋圈 Ring
|
65Mn
|
AISI1066
|
|
7
|
閥桿 Setm
|
1Cr13
|
A276-410
|
|
8
|
定位片 Locating piece
|
25
|
A105
|
|
9
|
填料壓蓋 Gland Packing
|
WCB
|
A216-WCB
|
|
1O
|
填料 Stuffing
|
PTFE
|
PTFE
|
|
11
|
止推墊片 Fix Casket
|
PTFE
|
PTFE
|
|
12
|
墊片 Gasket
|
PTFE
|
柔性石墨 +不銹鋼graphite+stainless steel
|
|
13
|
螺母 Nut
|
35
|
A194-2H
|
|
14
|
螺柱 Bolt
|
35CrMoA
|
A193-B7
|
|
15
|
閥蓋 Bonnet
|
WCB
|
A216-WCB
|
三、Q341F法蘭連接浮動球閥技術規范 Technical Specification
|
設計依據 Design Reference
|
GB系列
GB series |
API系列
API series |
|
|
設計標準 Design Standard
|
GB/T12237
|
API6D
|
ANSI B16.34
|
|
法蘭連接結構長度
Structural Length of Flange-Connection |
GB/T12221
|
API6D
|
ANSI B16.10
|
|
結構長度（焊接）
Structural Length（Welding） |
GB/T15188.1
|
API6D
|
ANSI B16.10
|
|
連接法蘭
Connecting flange |
GB/T9113
JB/T79 HG20592 |
GB/T9113
JB/T79 HG20592 |
|
|
對焊端
Butt-welding ends |
GB/T12224
|
ANSI B16.25
|
|
|
試驗和檢驗
Test ＆ Inspection |
GB/T9092
|
AP16D
|
API598
|
四、Q341F法蘭連接浮動球閥試驗壓力 Test Pressure
|
壓力等級
Pressure grade |
試驗壓力 (MPa)
Test pressure(MPa) |
||
|
公稱壓力 (PN)
Nominal pressure |
磅級 (class)
Pound(class) |
殼體試驗
Shell test |
密封試驗
Sealing test |
|
1.0
|
-
|
1.5
|
1.1
|
|
1.6
|
-
|
2.5
|
1.76
|
|
2.5
|
-
|
3.8
|
2.75
|
|
4.0
|
-
|
6.0
|
4.4
|
|
6.4
|
-
|
9 6
|
7.04
|
|
-
|
150
|
3.0
|
2.2
|
|
-
|
300
|
7.6
|
5.6
|
|
-
|
600
|
16.0
|
11.0
|
|
-
|
1.Ok
|
2.4
|
1.5
|
|
-
|
20k
|
5.8
|
4.0
|

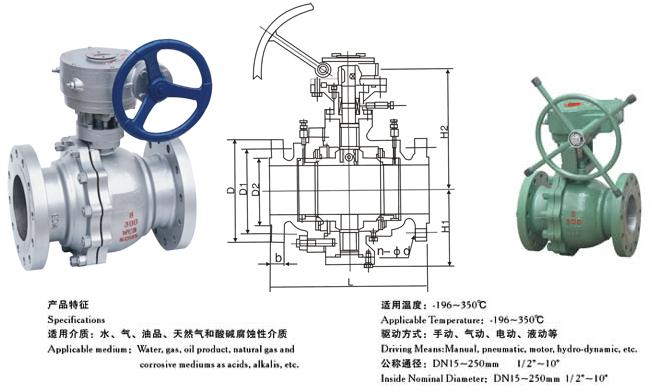

五、Q341F法蘭連接浮動球閥規格主要尺寸
|
1.6MPa
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
n-φd
|
H
|
D0
|
|
凸面法蘭
RF Q341F Q341PPL 16C 16P 16R |
15
|
130
|
95
|
65
|
45
|
14
|
4-φ14
|
78
|
140
|
|
20
|
140
|
105
|
75
|
55
|
14
|
4-φ14
|
84
|
160
|
|
|
25
|
150
|
115
|
85
|
65
|
14
|
4-φ14
|
95
|
180
|
|
|
32
|
165
|
135
|
100
|
78
|
16
|
4-φ18
|
150
|
250
|
|
|
40
|
180
|
145
|
110
|
85
|
16
|
4-φ18
|
150
|
300
|
|
|
50
|
200
|
160
|
125
|
100
|
16
|
4-φ18
|
170
|
350
|
|
|
65
|
220
|
180
|
145
|
120
|
18
|
4-φ18
|
195
|
350
|
|
|
80
|
250
|
195
|
160
|
135
|
20
|
8-φ18
|
215
|
400
|
|
|
100
|
280
|
215
|
180
|
155
|
20
|
8-φ18
|
250
|
500
|
|
|
125
|
320
|
245
|
210
|
185
|
22
|
8-φ18
|
265
|
600
|
|
|
150
|
360
|
280
|
240
|
210
|
24
|
8-φ23
|
270
|
800
|
|
|
200
|
400
|
335
|
295
|
265
|
26
|
12-φ23
|
330
|
1200
|
|
|
2.5MPa
|
15
|
130
|
95
|
65
|
45
|
16
|
4-φ14
|
103
|
140
|
|
凸面法蘭
RF Q341F Q341PPL 25 25P 25R |
20
|
140
|
105
|
75
|
55
|
16
|
4-φ14
|
112
|
160
|
|
25
|
150
|
115
|
85
|
65
|
16
|
4-φ14
|
123
|
180
|
|
|
32
|
165
|
135
|
100
|
78
|
18
|
4-φ18
|
150
|
250
|
|
|
40
|
180
|
145
|
110
|
85
|
18
|
4-φ18
|
156
|
300
|
|
|
50
|
200
|
160
|
125
|
100
|
20
|
4-φ18
|
172
|
350
|
|
|
65
|
220
|
180
|
145
|
120
|
22
|
8-φ18
|
197
|
350
|
|
|
80
|
250
|
195
|
160
|
135
|
22
|
8-φ18
|
222
|
400
|
|
|
100
|
280
|
230
|
190
|
160
|
24
|
8-φ23
|
253
|
500
|
|
|
125
|
320
|
270
|
220
|
188
|
28
|
8-φ25
|
275
|
600
|
|
|
150
|
360
|
300
|
250
|
218
|
30
|
8-φ25
|
286
|
800
|
|
|
200
|
400
|
360
|
310
|
278
|
34
|
12-φ25
|
340
|
1200
|
|
|
250
|
533
|
425
|
370
|
332
|
36
|
12-φ30
|
420
|
1800
|
六、Q341F法蘭連接浮動球閥規格主要尺寸
|
4．OMPa
|
DN
|
L
|
D
|
Dl
|
D2
|
D6
|
b
|
n-φd
|
H
|
D0
|
|
凹凸法蘭
MFM Q341F Q341PPL 40 40P 40R |
15
|
130
|
95
|
65
|
45
|
40
|
16
|
4-φ14
|
103
|
140
|
|
20
|
140
|
105
|
75
|
55
|
5l
|
16
|
4-φ14
|
112
|
160
|
|
|
25
|
150
|
115
|
85
|
65
|
58
|
16
|
4-φ14
|
123
|
160
|
|
|
32
|
180
|
135
|
100
|
78
|
66
|
18
|
4-φ18
|
150
|
250
|
|
|
40
|
200
|
145
|
110
|
85
|
76
|
18
|
4-φ18
|
156
|
250
|
|
|
50
|
220
|
160
|
125
|
100
|
88
|
20
|
4-φ18
|
172
|
350
|
|
|
65
|
250
|
180
|
145
|
120
|
110
|
22
|
8-φ18
|
197
|
350
|
|
|
80
|
280
|
195
|
160
|
135
|
12l
|
22
|
8-φ18
|
222
|
450
|
|
|
100
|
320
|
230
|
190
|
160
|
150
|
24
|
8-φ23
|
253
|
450
|
|
|
125
|
400
|
270
|
220
|
188
|
176
|
28
|
8-φ25
|
275
|
600
|
|
|
150
|
400
|
300
|
250
|
218
|
204
|
30
|
8-φ25
|
286
|
800
|
|
|
200
|
550
|
375
|
320
|
282
|
260
|
38
|
12-φ30
|
340
|
1200
|
|
|
250
|
568
|
445
|
385
|
345
|
313
|
42
|
12-φ34
|
420
|
1800
|
|
|
6.4MPa
|
15
|
165
|
105
|
75
|
55
|
40
|
18
|
4-φ14
|
105
|
140
|
|
凹凸法蘭
MFM Q341F Q341PPL 64 64P 64R |
20
|
190
|
125
|
90
|
68
|
5l
|
20
|
4-φ18
|
125
|
160
|
|
25
|
216
|
135
|
100
|
78
|
58
|
22
|
4-φ18
|
135
|
250
|
|
|
32
|
229
|
150
|
110
|
82
|
66
|
24
|
4-φ23
|
150
|
350
|
|
|
40
|
241
|
165
|
125
|
95
|
76
|
24
|
4-φ23
|
165
|
350
|
|
|
50
|
292
|
175
|
135
|
105
|
88
|
26
|
4-φ23
|
175
|
450
|
|
|
65
|
330
|
200
|
160
|
130
|
110
|
28
|
8-φ23
|
200
|
450
|
|
|
80
|
356
|
210
|
170
|
140
|
121
|
30
|
8-φ23
|
210
|
600
|
|
|
100
|
432
|
250
|
200
|
168
|
150
|
32
|
8-φ25
|
250
|
700
|
|
|
125
|
508
|
295
|
240
|
202
|
176
|
36
|
8-φ30
|
295
|
1100
|
|
|
150
|
559
|
340
|
280
|
240
|
204
|
38
|
8-φ34
|
340
|
1500
|
訂貨須知：
一、①蝸輪球閥產品名稱與型號②蝸輪球閥口徑③固定蝸輪球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的固定蝸輪球閥型號，請按固定蝸輪球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
