一、產品[SD943H電動伸縮蝶閥]的詳細資料：
產品型號：SD943H
產品名稱：電動伸縮蝶閥，電動傳動法蘭式伸縮蝶閥,電動傳動伸縮蝶閥,法蘭式伸縮蝶閥
產品特點：伸縮蝶閥適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。其主要特點如下：
1、設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速；
2、伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便。
3、密封部位可調節更換、密封性能可靠等特點。
二、SD943H電動伸縮蝶閥結構特點：
設計標準 :GB/T12238-1989；JB/T8527-1997
法蘭連接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999
執行機構：
類型：CH系列特點：
1.功能強勁:智能型、調節型、開關式。
2.體積小巧：體積僅相當于同類產品的35%左右。
3.使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
4.保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
5.智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。
也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列。≥DN 200口徑閥門一般采用380VAC電動執行器。國內品牌如瑞基，澳托克，揚州電力，天二通，蘭陵等；國外品牌有英國羅托克、法國伯納德、德國甌瑪、德國西博思（西門子）等。
三、SD943H電動伸縮蝶閥技術參數：
|
公稱通徑
|
DN（mm）
|
50～2000
|
||
|
公稱壓力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
|
|
適用溫度
|
≤80℃
|
|||
|
適用介質
|
空氣、水、蒸氣、煤氣、油品等。
|
|||
|
驅動形式
|
手動、蝸桿蝸輪傳動、氣傳動、電傳動。
|
|||
四、SD943H電動伸縮蝶閥主要零件的材質：
|
公稱通徑
|
DN（mm）
|
50～2000
|
||
|
公稱壓力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
|
|
適用溫度
|
≤80℃
|
|||
|
適用介質
|
空氣、水、蒸氣、煤氣、油品等。
|
|||
|
驅動形式
|
手動、蝸桿蝸輪傳動、氣傳動、電傳動
|
|||
五、SD943H/F/X-6/10/16系列電動伸縮蝶閥連接尺寸：
|
公稱
通徑 |
外形尺寸(參考值)
|
法蘭尺寸和螺栓孔尺寸(標準值)
|
電動
裝置 型號 (參考) |
|||||||||||||||||
|
H
|
H1
|
設計
最大 長度 |
設計
最小 長度 |
設計
長度 |
A
|
B
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
|||||||||||
|
毫米
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
||||||||
|
50
|
80
|
440
|
186
|
156
|
171
|
250
|
255
|
140
|
110
|
88
|
4-14
|
165
|
125
|
99
|
4-18
|
165
|
125
|
99
|
4-18
|
QB10-1
|
|
65
|
95
|
445
|
190
|
160
|
175
|
250
|
255
|
160
|
130
|
108
|
4-14
|
185
|
145
|
118
|
4-18
|
185
|
145
|
118
|
4-18
|
QB10-1
|
|
80
|
98
|
476
|
198
|
166
|
182
|
250
|
255
|
190
|
150
|
124
|
4-18
|
200
|
160
|
132
|
8-18
|
200
|
160
|
132
|
8-18
|
QB10-1
|
|
100
|
114
|
504
|
228
|
188
|
208
|
250
|
255
|
210
|
170
|
144
|
4-18
|
220
|
180
|
156
|
8-18
|
220
|
180
|
156
|
8-18
|
QB10-1
|
|
125
|
128
|
550
|
240
|
201
|
220
|
250
|
255
|
240
|
200
|
174
|
8-18
|
250
|
210
|
184
|
8-18
|
250
|
210
|
184
|
8-18
|
QB20-1
|
|
150
|
139
|
652
|
240
|
206
|
226
|
300
|
315
|
265
|
225
|
199
|
8-18
|
285
|
240
|
211
|
8-22
|
285
|
240
|
211
|
8-22
|
QB20-1
|
|
200
|
174
|
732
|
265
|
219
|
242
|
300
|
315
|
320
|
280
|
254
|
8-18
|
340
|
295
|
266
|
8-22
|
340
|
295
|
266
|
12-22
|
QB60-1
|
|
250
|
215
|
823
|
295
|
240
|
267
|
300
|
315
|
375
|
335
|
309
|
12-18
|
395
|
350
|
319
|
12-22
|
405
|
355
|
319
|
12-26
|
QB60-1
|
|
300
|
245
|
877
|
308
|
254
|
282
|
300
|
315
|
440
|
395
|
363
|
12-22
|
445
|
400
|
370
|
12-22
|
460
|
410
|
370
|
12-26
|
QB120-1
|
|
350
|
270
|
932
|
327
|
272
|
300
|
300
|
315
|
490
|
445
|
413
|
12-22
|
505
|
460
|
429
|
16-22
|
520
|
470
|
429
|
16-26
|
QB120-1
|
|
400
|
305
|
1047
|
368
|
308
|
338
|
300
|
315
|
540
|
495
|
463
|
16-22
|
565
|
515
|
480
|
16-26
|
580
|
525
|
480
|
16-30
|
QB250-1
|
|
450
|
325
|
1092
|
370
|
310
|
340
|
575
|
714
|
595
|
550
|
518
|
16-22
|
615
|
565
|
530
|
20-26
|
640
|
585
|
548
|
20-30
|
QB250-1
|
|
500
|
360
|
1182
|
392
|
332
|
362
|
575
|
714
|
645
|
600
|
568
|
20-22
|
670
|
620
|
582
|
20-26
|
715
|
650
|
609
|
20-33
|
QB250-1
|
|
600
|
445
|
1380
|
441
|
375
|
408
|
656
|
810
|
755
|
705
|
667
|
20-26
|
780
|
725
|
682
|
20-30
|
840
|
770
|
720
|
20-36
|
QB500-0.5
|
|
700
|
505
|
1502
|
460
|
400
|
445
|
656
|
810
|
860
|
810
|
772
|
24-26
|
895
|
840
|
794
|
24-30
|
910
|
840
|
794
|
24-36
|
QB500-0.5
|
|
800
|
560
|
1545
|
499
|
445
|
475
|
656
|
810
|
975
|
920
|
878
|
24-30
|
1015
|
950
|
901
|
24-33
|
1025
|
950
|
901
|
24-39
|
ZA60
|
|
900
|
630
|
1710
|
520
|
460
|
490
|
785
|
863
|
1075
|
1020
|
978
|
24-30
|
1115
|
1050
|
1001
|
28-33
|
1125
|
1050
|
1001
|
28-39
|
ZA60
|
|
1000
|
680
|
1805
|
600
|
530
|
565
|
785
|
863
|
1175
|
1120
|
1078
|
28-30
|
1230
|
1160
|
1112
|
28-36
|
1255
|
1170
|
1112
|
28-42
|
ZA60
|
|
1200
|
795
|
2096
|
675
|
571
|
623
|
785
|
863
|
1405
|
1340
|
1295
|
32-33
|
1455
|
1380
|
1328
|
32-39
|
1485
|
1390
|
1328
|
32-48
|
ZA120
|
|
1400
|
900
|
2296
|
760
|
684
|
722
|
790
|
1338
|
1630
|
1560
|
1510
|
36-36
|
1675
|
1530
|
1530
|
36-42
|
1685
|
1590
|
1530
|
36-48
|
ZA120
|
|
1600
|
1100
|
2720
|
860
|
770
|
815
|
868
|
1476
|
1830
|
1760
|
1710
|
40-36
|
1915
|
1820
|
1750
|
40-48
|
1930
|
1820
|
1750
|
40-56
|
ZA240
|
|
1800
|
1124
|
2830
|
930
|
830
|
880
|
868
|
1476
|
2045
|
1970
|
1718
|
44-39
|
2115
|
2020
|
1950
|
44-48
|
2130
|
2020
|
1950
|
44-56
|
ZA240
|
|
2000
|
1292
|
3120
|
1020
|
920
|
970
|
965
|
1600
|
2265
|
2180
|
2125
|
48-48
|
2325
|
2230
|
2150
|
48-48
|
2345
|
2230
|
2150
|
48-62
|
ZA240
|
伸縮蝶閥安裝使用注意事項：
1、伸縮蝶閥在安裝前必須平放，切勿隨意磕碰。
2、伸縮蝶閥出廠時結構長度為最小長度，安裝時，拉至安裝長度（即設計長度）。
3、當管道間長度超過伸縮閥安裝長度時，請調整管道間隔，切勿強行拉伸縮閥，以免損壞伸縮閥。

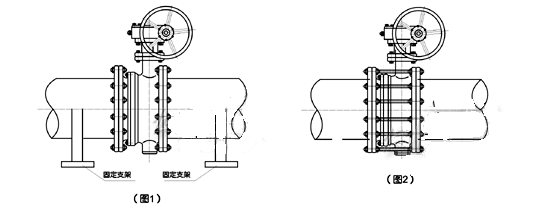

4、伸縮蝶閥可在任意安裝，做溫度補償用時，在管道安裝完成后，需沿管道軸線方向兩端加支架，防止伸縮閥 伸縮管拉出（見圖1），支架的支承力按下列公式計算，運行時嚴禁將支架卸掉。
|
F> |
π |
PS·DN2·（kgf） |
|
- |
||
|
4 |
式中：PS-管道試驗壓力，DN-管道直徑
5、伸縮蝶閥不做溫度補償時，只做安裝更換、維修閥門方便用時，可用通蝶栓限位，對稱夾緊伸縮蝶閥以防止伸縮管拉出（見圖2），損壞伸縮蝶閥及管道裝置或建筑物。螺栓直徑可按照法蘭螺栓直徑，其螺栓強度和承受試驗壓力及管道拉力，按上公式進行計算，運行時限位螺栓嚴禁卸掉（螺栓另配）
6、管道施工現場嚴禁隨意拆卸解體伸縮蝶閥。
7、本伸縮蝶閥，加工精細，配合嚴密，請勿在現場隨意反復拉長壓短伸縮蝶閥。管道安裝時，要求伸縮閥兩端管道必須同心，管道上的兩法蘭面要求平行。
8、法蘭固定螺栓應對稱緊固，請勿單邊強行緊固法蘭固定螺栓。
9、伸縮管安裝在閥門后。
10、伸縮閥伸縮部分不得安裝在管道拐角處或管道末端。
訂貨須知：
一、①SD943H電動伸縮蝶閥產品名稱與型號②SD943H電動伸縮蝶閥口徑③SD943H電動伸縮蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的SD943H電動伸縮蝶閥型號，請按SD943H電動伸縮蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
