D371F46襯氟蝶閥

- 產品型號:
- D371F46
- 產品口徑:
- 40-1200mm
- 產品壓力:
- 0.6-1.6Mpa
- 產品材質:
- 鑄鐵鑄鋼不銹鋼
聯系我們

產品說明

一、產品[D371F46襯氟蝶閥]的詳細資料：

產品型號：D371F46

產品名稱：襯氟蝶閥

產品特點：凱斯特牌蝶閥是用閥桿一起轉動的蝶板作啟閉件，用以實現閥門的開啟、關閉與調節。蝶閥在管路中除了起切斷和截流用外，近年來已經把密封性能作為評價的主要指標，受到市場青睞。另外，蝶閥還有體裁積小、重量輕、結構簡單等優點，與同參數閘閥比較，平均減輕重量達30~50%，蝶板旋轉90度即可實現啟、閉過程，又由于轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因些啟閉力矩較小。

結構特點:

1.中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力,流量可自由調節；
2.四級加載彈性密封，絕對保證了閥門內、外的零泄漏；
a.軸頭、蝶板園周連接處的特殊過渡曲線與閥座的合理過盈；
b.軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合；
c.軸的徑向采用O型圈與金屬墊的組合；
d.閥座鑲在有彈性條的閥體的槽內；
3.采用可調彈性彈子定位。定位準確，結構簡單。

二、設計規范遵循GB 12238，API 609，MSS SP-67，MSS-68標準：

遵循規范	STADNARD
設計與制造	GB12238
法蘭尺寸	JB78/JB79（GB HG Sh）
壓力試驗	GB/T13927
標志	GB12220
供貨	GB/T12252

三、基本型號：

手動	DA71F（半襯）	蝸輪運動	DA71F（半襯）
	DA71F3（全襯里）		DA71F3（全襯里）
	DA71F4（全襯里）		DA71F4（全襯里）
	DA71F46（全襯里）		DA71F46（全襯里）
電動	DA671F（半襯）	電動	DA671F（半襯）
	DA671F3（全襯里）		DA671F3（全襯里）
	DA671F4（全襯里）		DA671F4（全襯里）
	DA671F46（全襯里）		DA671F46（全襯里）

1、DA71F46全襯里型閥體全體襯里/蝶板全襯層/蝶板與蝶板軸合為一體；
2、DA71F4全襯里型閥體全襯里。虹板全襯層/蝶板與蝶板軸組合裝配；
3、DA71F半襯里型閥體全襯里/蝶板為不銹鋼（不襯）蝶板與蝶板軸組合裝配。
對夾連接蝶閥（中線）設計與制造符合中草藥國家標準

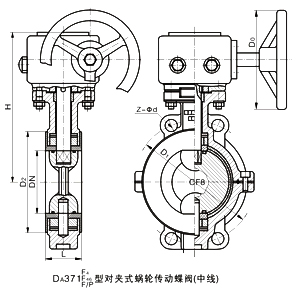

基本結構形式（*蝶板軸與閥體/閃閥座中心重合）

四、主要零部件材料表：

序號	零件名稱	灰鑄鐵	鑄鋼	不銹鋼		超低碳不銹鋼
序號	零件名稱	Z	C	P	R	PL	RL
1	上、下閥體、閥蓋	HT250	WCB	Cf8	CF8M	CF3	CF3M
2	蝶板	WCB	35（鍛）	Cf8	CF8M	CF3	CF3M
3	蝶板軸	1Cr13	2Cr13	1Cr18Ni19	1Cr18Ni12Mo2Ti	00CR18N10	00Cr17Ni14Mo2
4	襯里層/閥座	PTFE（F4）PCTFE（F3）FEP（F46）PFA（可溶F4）
5	O型圈	FPM（氟橡膠）			FPM（氟橡膠）
6	張性條（墊）	SI（硅橡膠）			SI（硅橡膠）
7	調節定位座	0Cr18NI9	0Cr18NI9	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00CR18N10	00Cr17Ni14Mo2
8	螺栓	35	35	1Cr18Ni19	1Cr17Ni2	1CR18NI9TI	1Cr18Ni9Ti
9	螺母	45	45	0Cr18NI19	0Cr18NI9	0Cr18NI19	0Cr18NI9
10	手柄	ZL01（鑄造鋁合金）

五、主要連接尺寸及重量：

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0	H	W(kg)
DN (mm)	NPS (inch)	PN0.6(MPa)
40	11/2	33	130	100	80	3	16	4-φ14	160	140	2.5
50	2	43	140	110	90	3	16	4-φ14	200	200	3.5
65	21/2	46	160	130	110	3	16	4-φ14	250	250	4.5
80	3	46	182	150	125	3	18	4-φ18	250	250	6
100	4	52	205	170	145	3	18	4-φ18	300	185	7.5
125	5	56	235	200	175	3	20	8-φ18	300	203	11
150	6	56	260	225	200	3	20	8-φ18	200	225	16
200	8	60	315	280	255	3	22	8-φ18	200	275	48
250	10	68	370	335	310	3	24	12-φ18	240	315	60
300	12	78	435	395	362	4	24	12-φ23	240	348	75
350	14	78	485	445	412	4	26	12-φ23	280	415	82
400	16	102	535	495	462	4	28	16-φ23	280	460	123
450	18	114	590	550	518	4	28	16-φ23	320	500	150
500	20	127	640	600	568	4	30	16-φ23	320	530	180
600	24	154	755	705	670	5	30	20-φ25	360	610	225
700	28	165	860	810	775	5	32	24-φ25	360	675	315
800	32	190	975	920	880	5	34	24-φ30	360	805	385
900	36	203	1075	1020	980	5	36	24-φ30	380	995	420
1000	40	216	1175	1120	1080	5	36	28-φ30	400	1170	620
1200	48	254	1400	1340	1295	5	40	32-φ40	400	1295	788

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0	H	W(kg)
DN (mm)	NPS (inch)	PN1.0(MPa)
40	11/2	33	145	110	85	3	18	4-φ18	160	140	3
50	2	43	160	125	100	3	20	4-φ18	200	200	4
65	21/2	46	180	145	120	3	20	4-φ18	250	250	6
80	3	46	195	160	135	3	22	4-φ18	250	250	8
100	4	52	215	180	155	3	22	8-φ18	300	185	12
125	5	56	245	210	185	3	24	8-φ18	300	203	18
150	6	56	280	240	210	3	24	8-φ23	200	225	28
200	8	60	335	295	265	3	26	8-φ23	200	275	56
250	10	68	390	350	320	3	28	12-φ23	240	315	72
300	12	78	440	400	368	4	28	12-φ23	240	348	88
350	14	78	500	460	428	4	30	16-φ23	280	415	170
400	16	102	565	515	482	4	32	16-φ25	280	460	145
450	18	114	615	565	532	4	32	20-φ25	320	500	165
500	20	127	670	620	585	4	34	20-φ30	320	530	195
600	24	154	780	725	685	5	36	20-φ30	360	610	268
700	28	165	895	840	800	5	40	24-φ30	360	675	320
800	32	190	1010	950	905	5	44	24-φ30	360	805	395
900	36	203	1110	1050	1005	5	46	28-φ34	380	995	450
1000	40	216	1220	1160	1115	5	50	28-φ34	400	1170	680
1200	48	254	1450	1380	1325	5	56	32-φ41	400	1295	825

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0	H	W(kg)
DN (mm)	NPS (inch)	PN1.6(MPa)
40	11/2	33	145	110	85	3	18	4-φ18	200	145	4
50	2	43	160	125	100	3	20	4-φ18	200	150	5
65	21/2	46	180	145	120	3	20	4-φ18	250	160	7
80	3	46	195	160	135	3	22	8-φ18	250	170	10
100	4	52	215	180	155	3	24	8-φ18	300	185	14
125	5	56	245	210	185	3	26	8-φ18	300	210	22
150	6	56	280	240	210	3	28	8-φ23	200	230	32
200	8	60	335	295	265	3	30	12-φ23	240	285	66
250	10	68	405	355	320	3	32	12-φ25	240	325	80
300	12	78	460	410	375	4	34	12-φ25	280	360	94
350	14	78	520	470	435	4	38	16-φ25	280	430	125
400	16	102	580	525	485	4	40	16-φ30	320	475	150
450	18	114	640	585	545	4	44	20-φ30	320	525	172
500	20	127	705	650	608	4	46	20-φ34	320	565	225
600	24	154	840	770	718	5	54	24-φ41	360	620	290
700	28	165	910	840	788	5	54	24-φ41	360	686	268
800	32	190	1020	950	898	5	54	24-φ41	380	815	425
900	36	203	1120	1050	998	5	54	28-φ41	400	1010	495
1000	40	216	1255	1170	1110	5	60	28-φ48	400	1185	710

訂貨須知：
一、①襯氟蝶閥產品名稱與型號②襯氟蝶閥口徑③襯氟蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的襯氟蝶閥型號，請按襯氟蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
