H41H/W升降式止回閥

- 產品型號:
- H41H/W
- 產品口徑:
- 15-600mm
- 產品壓力:
- 1.0-10.0Mpa
- 產品材質:
- 碳鋼不銹鋼
聯系我們

產品說明

一、產品[H41H/W國標鋼制止回閥]的詳細資料：

產品名稱：國標鋼制止回閥

產品型號：H41H/W

產品簡介：H41H/W升降式止回閥嚴格按 GB12235 標準設計制造，閥瓣沿著中心定位作升降運動 , 襯套采用耐磨性能好，摩擦系數小的特殊材料制作，動作靈活可靠 . 密封性能優良。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。

結構特點:

1、選材考究，符合國內、外相關標準，材料的全面質量高。

2、密封副配對先進合理，閥瓣、閥座密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。

3、產品按國家標準GB/T12235設計制造。

4、可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。

5、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況?？砂从脩粢笤O(shè)計制造不同結構形式和連接形式的止回閥，為各種設備配套使用。

二、H41H/W升降式止回閥執行標準：

類型	設計與制造	結構長度	法蘭尺寸	壓力溫度	試驗-檢驗
旋啟式止回閥	GB12236	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/9092
升降式止回閥	GB12235	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/9092

三、H41H/W升降式止回閥壓力試驗：

公稱壓力	1.6	2.5	4.0	6.4	10.0	16.0
強度試驗	2.4	3.8	6.0	9.6	15.0	24.0
水密封試驗	1.8	2.8	4.4	7.0	11.0	18.0
氣密封試驗	0.5-0.7

四、H41H/W升降式止回閥主要零件材料及性能：

體、蓋、板	閥桿	密封面	墊片	密封面	工作溫度℃	適用介質
WCB	WCB	1Cr13	增強柔性石墨 1Cr13/柔性石墨 PTFE 齒輪墊片	13Cr STL 本材料尼龍	≤425	水蒸汽油品
WC6	WC6				≤540
WC9	WC9				≤570
ZGCr5Mo	ZGCr5Mo				≤550
ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti			≤200	硝酸類
ZG1Cr18Ni12Mo9Ti	ZG1Cr18Ni12Mo9Ti	ZG1Cr18Ni12Mo9Ti			≤200	醋酸類

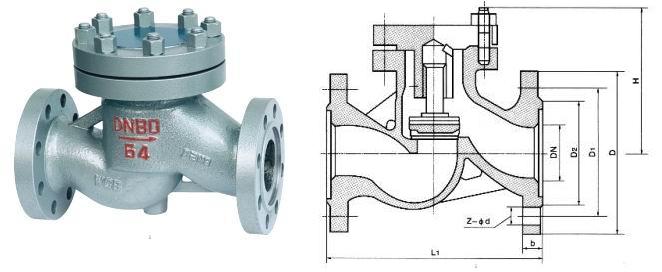

五、H41W主要外形連接尺寸:　　

公稱通徑DN	主要外形尺寸和連接尺寸							WT
公稱通徑DN	L	D	D1	D2	b	Z-φd	H	WT
H41H-16C H41W-16C H41W-16P H41W-16R H41W-16I
15	130	95	65	45	14	4-14	77	3
20	150	105	75	55	14	4-14	77	4
25	160	115	85	65	14	4-14	80	5
32	180	135	100	78	16	4-18	85	7
40	200	145	110	85	16	4-18	95	9
50	230	160	125	100	16	4-18	105	10
65	290	180	145	120	18	4-18	120	20
80	310	195	160	135	20	8-18	130	30
100	350	215	180	155	20	8-18	140	39
125	400	245	210	185	22	8-18	155	50
150	480	280	240	210	24	8-23	180	70
200	600	335	295	265	26	12-23	215	161
250	730	405	355	320	30	12-25	260	251
300	850	460	410	375	34	12-25	315	395
H41H-25 H41W-25 H41W-25P H41W-25R H41W-25I
15	130	95	65	45	16	4-14	100	3.4
20	150	105	75	55	16	4-14	105	5
25	160	115	85	65	16	4-14	120	5.7
32	180	135	100	78	18	4-18	130	9.1
40	200	145	110	85	18	4-18	135	11.8
50	230	160	125	100	20	4-18	149	14.4
65	290	180	145	120	22	8-18	160	23
80	310	195	160	135	22	8-18	169	30
100	350	230	190	160	24	8-23	194	44
125	400	270	220	180	28	8-25	222	65
150	480	300	250	218	30	8-25	255	99
200	600	360	310	278	34	12-25	305	190
250	730	425	370	332	36	12-30	355	315
300	850	485	430	390	40	16-30	410	450

六、主要外形和連接尺寸 單位：mm

公稱通徑 DN	主要外形尺寸和連接尺寸								WT
公稱通徑 DN	L	D	D1	D2	D6	b	Z-φd	H	WT
H41H-40 H41W-40 H41W-40P H41W-40R H41W-40I
15	130	95	65	45	40	16	4-14	100	4
20	150	105	75	55	51	16	4-14	105	5.5
25	160	115	85	65	58	16	4-14	120	6
32	180	135	100	78	66	18	4-18	130	12
40	200	145	110	85	76	18	4-18	135	14
50	230	160	125	100	88	20	4-18	149	18
65	290	180	145	120	110	22	8-18	160	27
80	310	195	160	135	121	22	8-18	169	36
100	350	230	190	160	150	24	8-23	194	50
125	400	270	220	188	176	28	8-25	225	75
150	480	300	250	218	204	30	8-25	255	119
200	600	375	320	282	260	38	12-30	305	217
250	730	445	385	345	313	42	12-34	360	365
300	850	510	450	408	364	46	12-34	415	310

七、主要外形和連接尺寸 單位Unit：mm

公稱通徑 DN	主要外形尺寸和連接尺寸								WT
公稱通徑 DN	L	D	D1	D2	D6	b	Z-φd	H	WT
H41H-64 H41W-64 H41W-64P H41W-64R H41W-64I
15	210	105	75	55	40	18	4-14	100	7
20	230	125	90	68	51	20	4-18	110	11
25	230	135	100	78	58	22	4-18	125	13
32	260	150	110	82	66	24	4-23	140	14
40	260	165	125	95	76	24	4-23	168	20
50	300	175	135	105	88	26	4-23	170	23
65	340	200	160	130	110	28	8-23	188	37
80	380	210	170	140	121	30	8-23	205	46
100	430	250	200	168	150	32	8-25	230	68
125	500	295	240	202	176	36	8-30	230	89
150	550	340	280	240	204	38	8-34	265	131
200	650	405	345	300	260	44	12-34	310	235

訂貨須知：
一、①國標鋼制止回閥產品名稱與型號②國標鋼制止回閥口徑③國標鋼制止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的國標鋼制止回閥型號，請按國標鋼制止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。感謝您訪問我們的網站【http://hebiren.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
