一、產品[Q41H Q47H/Y金屬硬密封球閥 ]的詳細資料：
產品名稱：金屬硬密封球閥
產品型號：Q41H/Y Q47H/Y
產品簡介：Q41H金屬硬密封球閥解決了防密封表面粘帶和高溫卡阻的現象，采用了彈性加載結構，在正常關閉情況下確保了球體密封面與閥座密封之間的接觸，在高溫工況下，能有效補償內件受熱膨脹，避免因高濁而導致的卡阻，適合于中小口徑高溫使用場合。中國歐電閥門生產的金屬硬密封球閥球體表面采用特殊表面硬化處理，閥座整體用特種硬質材料或局部堆焊硬質材料，確保密封圈之間有合適的硬度差，因此適合固體顆粒和磨料介質。由于密封填料方面采用柔性石墨，金屬纏繞式墊片，能用于高溫、高壓工況，并具有耐火燒功能。
法蘭連接金屬硬密封球閥,法蘭連接球閥,金屬硬密封球閥產品結構特點經過特殊處理的球體與閥座，特別適用于高溫度及含各種粉塵與固體顆粒的介質。 1、采用特別設計的補償性可動金屬閥座結構，密封可靠。 2、本系列球閥應按規定流向使用。 3、本系列球閥可配多種驅動裝置。
主要特點：

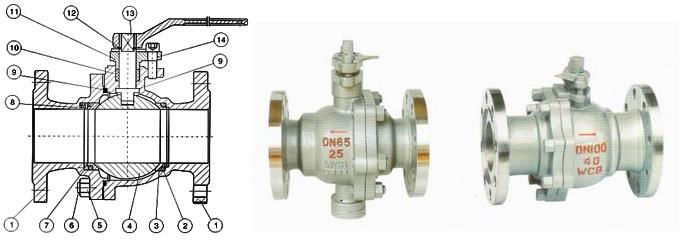

二、Q41/47H/Y金屬硬密封球閥主要零件及材質：
|
序號 |
零件名稱 |
材質 |
序號 |
零件名稱 |
材質 |
||
|
GB |
ASTM |
GB |
ASTM |
||||
|
1 |
閥體 |
WCB |
A216-WCB |
8 |
彈簧 |
60Si2Mn |
AISI 9260 |
|
2 |
密封圈 |
柔性石墨 |
柔性石墨 |
9 |
墊片 |
柔性石墨+不銹鋼 |
B12.10-304/F.G |
|
3 |
閥座 |
1Cr18Ni9Ti |
304 |
10 |
填料 |
柔性石墨 |
柔性石墨 |
|
4 |
球體 |
1Cr13 |
A276-420 |
11 |
填料壓蓋 |
WCB |
A216-WCB |
|
5 |
螺母 |
35 |
A194-2H |
12 |
擋圈 |
65Mn |
AISI 1066 |
|
6 |
螺柱 |
35CrMoA |
A193-B7 |
13 |
閥桿 |
1Cr13 |
A276-410 |
|
7 |
座墊 |
1Cr18Ni9Ti |
304 |
14 |
螺釘 |
35 |
A193-B7 |
三、Q41/47H/Y金屬硬密封球閥主要性能規范：
|
壓力等級 |
公稱壓力 |
磅級 |
||||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
400 |
600 |
||
|
試驗壓力 |
殼體試驗 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.03 |
7.5 |
10.2 |
15.0 |
|
密封試驗 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
7.48 |
11.0 |
|
|
適用工況 |
適用介質 |
紙漿、漿料、粉塵及各種固體顆粒介質 |
||||||||
|
適用溫度 |
-196~≤550℃ |
|||||||||
|
適用規范 |
設計制造按 |
GB12237-89 API60 JP17S-48 |
||||||||
|
法蘭尺寸按 |
JB79-59、GB91133、HG20592-97 ANSI B16.5 JIS B2212-2214 |
|||||||||
|
結構長度按 |
GB12221-89 ANSI B16.0 JIS B2002 |
|||||||||
|
檢驗試驗按 |
JB/T9092-99 API598 |
|||||||||
四、Q41/47H/Y金屬硬密封球閥PN1.6MPa 主要連接尺寸及重量
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
280
|
320
|
360
|
400
|
|
H
|
59
|
63
|
75
|
85
|
95
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
|
W
|
130
|
130
|
160
|
180
|
230
|
230
|
400
|
400
|
650
|
1050
|
1050
|
1410
|
|
Wt(Kg)
|
2.5
|
3
|
5
|
6
|
7
|
10
|
15
|
19
|
33
|
58
|
93
|
160
|
五、Q41/47H/Y金屬硬密封球閥PN2.5MPa 主要連接尺寸及重量
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
320
|
400
|
400
|
550
|
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
345
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1100
|
1100
|
1500
|
1500
|
|
Wt(Kg)
|
2.5
|
3
|
5
|
6
|
7.5
|
10
|
15
|
20
|
33
|
60
|
93
|
175
|
六、Q41/47H/Y金屬硬密封球閥PN4.0MPa 主要連接尺寸及重量
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
180
|
200
|
220
|
250
|
280
|
320
|
400
|
400
|
400
|
|
H
|
59
|
63
|
75
|
85
|
95
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1100
|
1100
|
1500
|
1500
|
|
Wt(Kg)
|
3
|
4
|
5
|
7
|
9
|
12
|
18
|
28
|
46
|
75
|
106
|
190
|
七、Q41/47H/Y金屬硬密封球閥PN6.4MPa 主要連接尺寸及重量
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
165
|
190
|
216
|
229
|
241
|
292
|
330
|
356
|
432
|
508
|
559
|
660
|
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
305
|
398
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1100
|
1100
|
1500
|
1800
|
|
Wt(Kg)
|
6.5
|
7
|
8
|
12
|
14
|
18
|
28
|
40
|
65
|
98
|
140
|
250
|
八、Q41/47H/Y金屬硬密封球閥PN10MPa 主要連接尺寸及重量
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
165
|
190
|
216
|
229
|
241
|
292
|
330
|
356
|
432
|
508
|
559
|
660
|
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
305
|
398
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1100
|
1100
|
1500
|
1800
|
|
Wt(Kg)
|
6.5
|
7
|
10
|
15
|
18
|
25
|
32
|
46
|
75
|
注：法蘭石密封（浮動、固定）球閥結構尺寸與軟密封（浮動、固定）球閥結構尺寸相同。
訂貨須知：
一、①金屬硬密封球閥產品名稱與型號②金屬硬密封球閥口徑③金屬硬密封球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的金屬硬密封球閥型號，請按金屬硬密封球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
