一、產品[Q41F廣式法蘭球閥]的詳細資料：
產品型號：Q41F
產品名稱：填料整體式法蘭球閥
產品特點：應用規范公稱壓力：1.6~4.0MPa 適用濕度范圍：-20~232℃~350℃ 適用介質：水、油、氣及某些腐蝕性液體（W、O、G）填料整體式法蘭球閥,整體式法蘭球閥,法蘭球閥。
二、 Q41F廣式法蘭球閥說明：廣式法蘭球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。廣式法蘭球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是近年來被廣泛采用的一種新型閥門。
Q41F填料倉整體式法蘭球閥系我公司歷經兩年試制而成的最新專利球閥產品。 該產品既具有廣式球閥體積小、安裝方便的特點，又具有國標法蘭全通徑不易泄漏的優點，一舉改變了以往方式法蘭球閥流量小，易泄漏的固疾，也解決了國標法蘭球閥過于笨重的缺點，而具閥體可采用精鑄造工藝，外形美觀大方。全通徑、大徑量，連接尺寸符合廣式法蘭球閥標準，預計將在越來越多的管道上得到廣泛的使用。
三、Q41F廣式法蘭球閥主要零件材料：
|
適用介質 |
型號 |
閥體 |
球體、閥桿 |
手柄 |
密封圈 |
墊片、填料 |
|
水、蒸汽、油品 |
Q41F-16C、Q41F-25C |
A105、45 |
1Cr18/1Cr18Ni9Ti |
不 |
聚四氟乙烯PTFE增強聚四氟乙烯VUILUK PTFE對位聚苯PPL |
聚四氟乙烯PTFE對位聚苯PPL |
|
硝酸類 |
Q41F-16P、Q41F-25P |
SS304/1Cr18Ni19Ti |
SS304/1Cr18Ni9Ti |
|||
|
醋酸類 |
Q41F-16R、Q41F-25R |
SS316/Cr18Ni12Mo2Ti |
SS316/1Cr18Ni12Mo2Ti |
四、Q41F廣式法蘭球閥性能規范：
|
適用介質 |
型號 |
閥體 |
球體、閥桿 |
手柄 |
密封圈 |
墊片、填料 |
|
水、蒸汽、油品 |
Q41F-16C、Q41F-25C |
A105、45 |
1Cr18/Cr18Ni9Ti |
不 |
聚四氟乙烯 |
聚四氟乙烯 |
|
硝酸類 |
Q41F-16P、Q41F-25P |
SS304/1Cr18Ni9Ti |
SS304/1Cr18Ni9Ti |
|||
|
醋酸類 |
Q41F-16R、Q41F-25R |
SS316/1Cr18Ni12Mo2Ti |
SS316/1Cr18Ni12Mo2Ti |
|

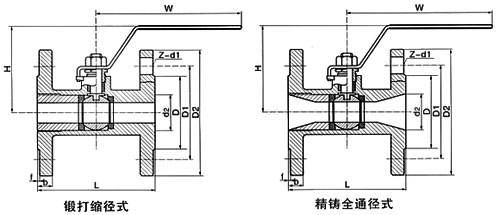

公稱通徑 |
d |
d2 |
L |
D |
D1 |
D2 |
b |
f |
Z-d1 |
H |
W |
|
|
DN(mm) |
in |
|||||||||||
|
15 |
1/2" |
10 |
15 |
92 |
95 |
65 |
45 |
14 |
2 |
4-14 |
60 |
110 |
|
20 |
3/4" |
12.6 |
20 |
106 |
105 |
75 |
55 |
14 |
2 |
4-14 |
65 |
110 |
|
25 |
1" |
17 |
24 |
109 |
115 |
85 |
65 |
16 |
2 |
4-14 |
70 |
110 |
|
32 |
11/4" |
22 |
32 |
126 |
135 |
100 |
78 |
16 |
2 |
4-18 |
85 |
145 |
|
40 |
11/2" |
25 |
38 |
136 |
145 |
110 |
85 |
16 |
3 |
4-18 |
90 |
145 |
|
50 |
2" |
32 |
46 |
154 |
160 |
125 |
100 |
18 |
3 |
4-18 |
98 |
177 |
|
65 |
21/2" |
44 |
60 |
170 |
180 |
145 |
120 |
20 |
3 |
8-18 |
110 |
190 |
|
80 |
3" |
50 |
72 |
195 |
195 |
160 |
135 |
22 |
3 |
8-18 |
130 |
240 |
|
100 |
4" |
65 |
92 |
215 |
215 |
180 |
155 |
22 |
3 |
8-18 |
150 |
260 |
注：填料倉整體法蘭球閥結構尺寸與方式法蘭球閥相同，別外我公司不定期生產填料倉內螺紋球閥，廣泛用于燃?xì)?、化工、石油等行業。
訂貨須知：
一、1.產品型號與名稱 2.公稱通徑DN 3.額定流量系數KV 4.公稱壓力和壓差 5.閥體和閥內組件材料 6.流量特性 7.適用溫度 8.電源電壓和控制信號 9.是否帶附件
二、若已經由設計單位選定凱斯特公司的Q41廣式法蘭球閥型號，請按Q41廣式法蘭球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
