法蘭截止閥
UJ41H/Y美標磅級柱塞閥
    • 產品型號:
    • UJ41H/Y美標
    • 產品口徑:
    • 1/2-16"
    • 產品壓力:
    • 150-900LB
    • 產品材質:
    • 碳鋼 不銹鋼
產品說明

  • 一、產品[UJ41H/Y美標磅級柱塞閥]的詳細資料：

    產品名稱：FDJ41H防盜截止閥

    產品名稱：UJ41H/Y美標磅級柱塞閥,API美標柱塞閥,美標不銹鋼磅級柱塞閥
    產品型號： UJ41H/Y-150LB/300LB/600LB
    產品概述：美標柱塞閥（U41SF）是由閥體、閥蓋、閥桿、柱塞、導向、密封環、手輪等零件組成(如圖)。當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面柱塞外圓密封，從而保證了閥門的密封性。杜絕了內泄漏，美標柱塞閥由于密封環采用回彈性強、耐磨性高的無毒新型密封材料，所以密封可靠、經久耐用，從而提高了閥門的使用壽命。美標柱塞閥結合柱塞閥的無泄漏優點和截止閥啟閉快的特點，成為一種結構新穎、美標柱塞閥用途廣泛的新產品。其優越性遠勝于普通截止閥。美標法蘭截止閥主要有API和ASME標準，ASTM，ASTM是材料標準，不是閥門本身的標準；按美國標準設計，制造，生產、檢測的截止閥叫做美標截止閥。
    二、UJ41H/Y美標磅級柱塞閥工作原理：
         UJ41H/Y美標磅級柱塞閥適用于壓力等級為150LB～1500LB，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，用來切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。
    三、UJ41H/Y美標磅級柱塞閥的結構特點：

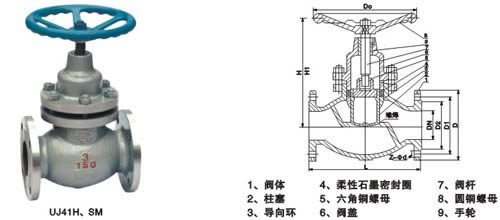

         UJ41H/Y美標磅級柱塞閥是由閥體、閥蓋、閥桿、柱塞、孔架、密環、手輪等零件組成。當手輪旋轉時，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合，通過調節壓蓋中法蘭螺栓，使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性，杜絕了內泄漏，同時閥門開啟矩小，能實現閥門的迅速開啟和關閉。由于密封環采用回彈性強。耐磨性高的無毒新型密封材料，具有經受長期高溫、高壓而不喪失彈性，所以密封性能可靠，經久耐用。
    四、美標法蘭截止閥的優點：
    1. 在開啟和關閉過程中，由于閥瓣于閥體密封面間的摩擦力比閘閥小，因而耐磨。
    2. 開啟高度一般僅為閥座通道直徑的1/4，因此比閘閥小的多。 通常在閥體和閥瓣上只有一個密封面，因而制造工藝性比較好，便于維修。
    3. 公稱壓力或壓力級：PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K
    4. 公稱通徑或口徑：DN10～500、NPS 1/2 ～36"
    5. 連接方式：法蘭、對焊、螺紋等適用溫度：-196℃～700℃
    6. 驅動方式：手動、傘齒輪傳動、氣動、電動、液動、氣液聯動、電液聯動
    7. 閥體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。
    8. 選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質
    五、美標法蘭截止閥執行標準：
    設計標準 ：BS1873 JIS B2071-2081
    結構長度：ANSI B16.10，JISB2002
    配管法蘭：ANSI B16.5、JIS B2212-2214
    對焊端尺寸： ANSI B16.25
    檢驗與試驗： API598、JIS B2003
    六、美標法蘭截止閥試驗壓力：
    公稱壓力PN(Lb)
    NominalPressure
    強度試驗
    Shell Test
    水密封試驗
    Water Seal Test
    氣密封試驗
    Air Seal Test
    MPa
    Lbf/in2
    MPa
    Lbf/in2
    MPa
    Lbf/in2
    150
    3.0
    430
    2.2
    315
    0.4-0.7
    60-100
    300
    7.7
    1110
    5.7
    815
    600
    15.3
    2220
    11.3
    1630
    900
    23.0
    3330
    17.0
    2445
    1500
    38.4
    5560
    28.2
    4080
    2500
    64.0
    9255
    47.0
    6790
    七、美標法蘭截止閥主要零件材料：
    體、蓋
    Body Cover Disc

    閥桿
    Stem
    密封面
    Sealing Face
    墊片（環）
    Sealing Shim
    填料
    Packing
    工作溫度Working Temperature
    適用介質
    Suitable Medium
    WCB
    2Cr13
    13Cr
    STL
    木體材料
    With Body
    Material
    尼龍
    Nylon
    增強柔性石墨
    13Cr/柔性石墨
    Enhanced Flexible Graphite
    1Cr13/Flexible Graphite
    SFB-2
    08軟鋼
    08 Soft Steal
    F304
    F316
    F304L
    F316L
    柔性石墨
    增強柔性石墨
    Flexible Graphite
    Enhanced Flexible Graphite
    SFB/260
    SFP/260
    PTFE
    ≤425
    水 蒸汽 油品
    Water
    Steam
    Petroleum
    Products
    WC1
    38CrMoAl 25Cr2MoV
    ≤425
    WC6
    ≤540
    WC9
    ≤570
    C5 C12
    ≤540
    CF8
    F304
    ≤200
    硝酸 醋酸 尿素
    Nitric acid
    Acetic acid
    CF8M
    F316
    CF3
    F304L
    CF3M
    F316L

    八、美標法蘭截止閥主要外形尺寸：

    本閥門全部采用美國國家標準 (ANSl)及美國石油學會標準(APl)的連接、結構尺寸，內件采用國際(GB)尺寸。


    DN(mm)
    尺寸

    UJ41H(Y)-150Lb  U41SM-150Lb

    1/2"

    3/4"

    1"

    11/4"

    11/2"

    2"

    21/2"

    3"

    4"

    5"

    6"

    8"

    10"

    12"

    14"

    16"

    L

    108

    117

    127

    140

    165

    203

    216

    241

    292

    356

    406

    405

    622

    698

    787

    914

    H

    170

    190

    210

    250

    270

    300

    340

    380

    420

    450

    540

    640

    740

    850

    970

    1100

    Do

    100

    100

    120

    140

    160

    180

    200

    240

    270

    310

    340

    400

    520

    640

    760

    900

    D

    89

    98

    108

    117

    127

    152

    178

    190

    229

    254

    279

    343

    406

    483

    533

    597

    D1

    60.5

    70

    79.5

    89

    98.5

    120.5

    139.5

    152.5

    190.5

    216

    241.5

    298.5

    362

    432

    476

    540

    g

    35

    43

    51

    64

    73

    92

    106

    127

    167

    186

    216

    270

    324

    381

    413

    470

    b

    10

    11

    12

    13

    15

    16

    18

    19

    24

    24

    26

    29

    31

    32

    35

    37

    Z-Ød

    4-15

    4-15

    4-15

    4-15

    4-15

    4-19

    4-19

    4-19

    8-19

    8-22

    8-22

    8-22

    12-25

    12-25

    12-29

    16-29

    九、美標法蘭截止閥主要外形尺寸：

    DN(mm)
    尺寸

    UJ41H(Y)-300Lb  U41SM-300Lb

    1/2"

    3/4"

    1"

    11/4"

    11/2"

    2"

    21/2"

    3"

    4"

    5"

    6"

    8"

    10"

    12"

    14"

    16"

    L

    152

    178

    203

    216

    220

    267

    292

    318

    356

    400

    444

    559

    622

    711

    838

    864

    H

    170

    190

    210

    250

    270

    300

    340

    380

    420

    460

    540

    640

    740

    850

    980

    1100

    Do

    100

    100

    120

    140

    160

    180

    200

    240

    280

    310

    340

    400

    520

    640

    760

    900

    D

    95

    117

    124

    133

    156

    165

    190

    210

    264

    279

    318

    381

    445

    521

    584

    648

    D1

    66.5

    82.5

    89

    98.5

    114.5

    127

    149

    168.5

    200

    235

    270

    330

    387.5

    451

    514.5

    571.5

    g

    35

    43

    51

    64

    73

    92

    105

    127

    157

    186

    216

    270

    324

    381

    413

    470

    b

    15

    16

    18

    19

    21

    23

    26

    29

    32

    35

    37

    42

    48

    51

    54

    58

    Z-Ød

    4-15

    4-19

    4-19

    4-19

    4-22

    8-19

    8-22

    8-22

    8-22

    8-22

    12-22

    12-25

    16-29

    16-32

    20-32

    20-35

    訂貨須知：
    一、①UJ41H/Y美標磅級柱塞閥產品名稱與型號②UJ41H/Y美標磅級柱塞閥口徑③UJ41H/Y美標磅級柱塞閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定凱斯特公司的UJ41H/Y美標磅級柱塞閥型號，請按UJ41H/Y美標磅級柱塞閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
