美標閥
Q347F美標鍛鋼固定球閥
    • 產品型號:
    • Q347F
    • 產品口徑:
    • 2-38"
    • 產品壓力:
    • 150-900LB
    • 產品材質:
    • WCB 不銹鋼
產品說明
  • 一、產品[Q347F美標固定球閥]詳細資料：
    產品名稱: 美標固定球閥、鍛鋼球閥、三片式美標固定球閥
    產品型號型號：Q47N/F/H/Y-150LB/2500LB Q347N/F/PEEK Q6/947N/F/PEEK等
    通徑：2″--40″
    壓力：150--900LB
    溫度：≤ 425 ℃
    材質：碳鋼，不銹鋼等
    詳細介紹：美標固定球閥在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。浮動球球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷。這種結構，廣泛用于高中壓球閥。受壓后不產生移動。固定球球閥都帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在與球體的上、下軸上裝有軸承，操作扭距小，適用于高壓和大口徑的閥門。為了減少球閥的操作扭矩和增加密封的可靠程度，近年來又出現了油封球閥，既在密封面間壓注特制的潤滑油，以形成一層油膜，即增強了密封性，又減少了操作扭矩，更適用高壓大口徑的球閥
          美標固定球閥采用中心結構，在關閉過程中，閥座與球冷酷間的密封比壓能迅速增加，從而確保了密封副的可靠密封。當閥門開啟時，閥座與球體能迅速脫離，有效地減小了操作力矩，并使閥座表面與球面之間的控傷可能性降到最小。
    a、美標固定球閥采用了彈性加載結構，在正常關閉情況下確保了球體密封面與閥座密封之間的接觸，在高溫工況下，能有效補償內件受熱膨脹，避免因高溫而導致的卡阻，適合于中小口徑高溫使用場合。
    b、美標固定球閥除金屬硬密封偏心球閥的偏心特點外，其它優點在此也具務，此外，它可雙向使用，且不易在中腔沉積污物，根據用戶工況條件，也可在中腔設置排污口。
    c、  美標固定球閥的球體表面采用特殊硬化處理，閥座整體用特種硬質材料或局部堆焊硬質材料，確保密封副之間的有合適的硬度差。
    d、由于球體表面采用特殊的表面硬化處理，閥座采用堆焊硬質合金，所以在閥門的啟閉過程中能很好經受介質沖刷，特別適合于固體顆粒和磨料介質。
    e、美標固定球閥除球體表面和閥座表面的特殊表面處理外，在其它密封材料方面采用柔性石墨、金屬纏繞式墊片等，故能用于高溫、高壓工況，并具耐火燒功能
    美標固定球閥的特點：
     　　1．流體阻力小，全通徑的球閥基本沒有流阻。2．結構簡單、體積小重量輕。3．緊密可靠它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。7．適用范圍廣，通徑從小到幾毫米，大到1米，從高真空至高壓力都可應用。8．由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中
           1．流體阻力小，全通徑的球閥基本沒有流阻。
           2．結構簡單、體積小、重量輕。
           3．緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
           4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
           5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
           6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
           7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
           8．由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
    美標固定球閥的概述：
          美標固定球閥,鑄造材料可以確保足夠的硬度和強度最大額定操作壓力下沒有內在缺陷施放。足量的壁厚度決定身體和適應不同的高強度螺栓閥系方便維護和足以承擔壓力管道閥門的閥內件精心設計,選擇在各種工作可靠性的工作條件。
      a:防火安全結構:  當耳軸球閥正常使用,其加蓋閥座和球面法、閥座固定器o形環和蓋章的身體,這是軟密封,密封可靠當閥座和o形環受傷,閥座固定器和身體會加蓋膨脹石墨這樣的行為防火安全的目的。
      b:.防靜電設備:   為了防止間的磨擦球,桿和聚四氟乙烯產生靜電可能點燃易燃物品,導致事故,在這個球閥,靜態傳導彈簧之間閥桿和球,閥桿和身體因此靜電是地面和系統安全進行擔保。
      c.自由泄漏的身體密封結構:    暢順,閥門的開關位置閥體和閥帽的雙加蓋墊片和o形環,在此基礎上,這樣的原因似火、高溫、減震和凹凸不平的開放或關閉扭矩都不會引起外泄漏。
      d.操作低扭矩:   自我潤滑軸承安裝在摩擦的干細胞,導致耐磨、靈活的運作和低扭矩。
      e.雙重阻塞滲出: 當球全開或關閉位置,發射機物質身體可以腔中心公布排水、排空裝置此外,很中心壓力閥門腔內能被釋放到低壓結束了自己的救援的座位。
      f.緊急密封   復合注塑孔設計和復合注塑閥門安裝在位于閥桿/戴帽子和身體方面的支持閥門當密封閥桿或座位受損的誘發泄漏,這種化合物可以用來做第二次密封隱蔽的止回閥安裝在旁都有復合注塑閥門,防止由于外流化合物的作用的物質,發射機復合的頂端的噴油閥的復合快速的連接連接器注射槍。
      g.擴展閥桿:地下安裝閥門,閥桿可以延長、為方便操作相應的復合噴油嘴、排水閥可以延長到最高的閥門。
      h.自動體腔,救援 : 當身體壓力上升不正常的,如不穩定因素、耳軸球閥下游閥座上將被正常壓力,同時不正常的自動釋放壓力,并不損壞密封的上游的座位。

    美標固定球閥的主要適用范圍：
           主要適用于化工、冶金、石油、制藥等行業的各種高壓介質輸送管道中，適用溫度：-196～450℃；驅動方式：手動、氣動、電動、液動、渦輪動等；公稱通徑：1/2"～12"；公稱壓力：150LB~1500LB；適用介質：水、氣、油品、天然氣和酸堿腐蝕介質。

    二、產品執行標準

    產品規范

    設計規范

    結構長度

    連接法蘭

    試驗與檢驗

    產品標識

    供貨規范

    API 608
    API 6D

    ANSI B16.10
    API 6D

    ANSI B16.5

    API 598
    API 6D

    MSS SP-25
    API 6D

    API 608
    API 6D

    三、產品性能規范

    公稱壓力

    150Lb

    300Lb

    400Lb

    600Lb

    殼體試驗壓力

    3.1

    7.5

    10.2

    15.0

    密封試驗 (液)

    2.2

    5.5

    7.48

    11.0

    密封試驗(氣)

    O.5～O.7

    適用介質

       C            P          R
    水、油品、蒸汽    硝酸類    醋酸類

    適用溫度

    ≤ 200℃

    四、主要零件材料

    名稱 WCB類 CF8類 CF3類 CF8M類 CF3M類

    閥體左體

    A216-WCB

    A316-CF8

    A35-CF3

    A351-CF8M

    A351-CF3M

    球體

    B2-B8

    A105-1025

    A182-F304L

    A182-F304L

    A132-F316

    A182-F316L

    B8以上

    A216-WCB

    A351-CF8M

    A351-CF3

    A351-CF8M

    A351-CF3M

    閥桿

    A182-F6a

    A182-F304

    A182-F304L

    A182-F336

    A182-F316L

    閥座

    PTFE/增強

    閥座支承圈

    A105-1025

    A182-F304

    A182-F304L

    A182-F316

    A182-F316L

    彈簧

    3vc-7/17—49H

    0形圈

    NBR

    氟橡膠

    螺柱

    A193-B7

    A193-B8

    螺母

    A194-2H

    A194-8

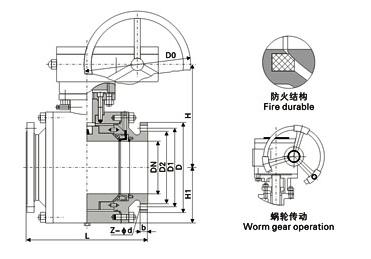

    五、主要外形和連接尺寸 CLASS 150 A1B(3)41,(3)47,(3)67F(N.PPL).IP.R.V) 單位 Unit：mm

    DN 主要外形尺寸和連接尺寸 WT 備注
    d L-RF L-BW D D1 D2 b f n-φd H1 H2 D0
    1/2″ 13 108 - 89 60.5 35 11.2 1.6 4-16 - 59 130 2.3 浮動球
    3/4″ 19 117 - 98 70 43 11.2 1.6 4-16 - 63 130 3.0
    1″ 25 127 - 108 79.5 51 11.2 1.6 4-16 - 75 160 4.5
    11/2″ 38 165 190 127 98.5 73 14-3 1.6 4-16 - 95 230 7.0
    2″ 51 178 216 152 120.5 92 15.9 1.6 4-19 - 107 230 9.5 固定球
    浮動球
    21/2″ 61 190 241 178 139.5 105 17.5 1.6 4-19 - 142 400 15.0
    3″ 76 203 283 190 152.5 127 19-1 1.6 4-19 - 152 400 19.0
    4″ 102 229 305 229 190.5 157 23.9 1.6 8-19 - 178 700 33.0
    5″ 127 356 - 254 216 186 23.9 1.6 8-22 - 252 1100 58.0
    6″ 52 394 457 279 241.5 216 54.5 1.6 8-22 - 272 1100 93.0
    8″ 203 457 521 343 298.5 270 58.6 1.6 8-22 - 342 1500 160.0
    8″ 203 457 521 343 298.5 270 28.6 1.6 8-22 - 398 600 180.0 固定球
    10″ 254 533 559 406 362 324 30.2 1.6 12-25 335 495 600 240.0
    12″ 305 610 635 482.6 431.8 381 31.8 1.6 12-25 385 580 800 390.0
    14″ 337 686 762 535 476 412.8 35 1.6 12-29 430 625 800 510.0
    16″ 387 162 838 597 539.5 469.9 36.6 1.6 16-29 470 720 800 750.0
    20″ 489 914 991 698 635 584.2 42.9 1.6 20-32 590 840 800 1190
    24″ 591 1067 1143 813 749.5 692.2 47.8 1.6 20-35 700 1050 800 2100
    26″ 686 1245 1346 927.1 836.6 800.1 71.4 1.6 28-35 780 1150 800 3000

    六、主要外形尺寸和連接尺寸 CLASS 300 A3B(3)41,(3)47,(3)67F(N.PPL).IP.R.V)

    DN 主要外形尺寸和連接尺寸 WT 備注
    d L-RF L-BW D D1 D2 b f n-φd H1 H2 D0
    1/2″ 13 140 - 95 66.5 35 14.2 1.6 4-16 - 59 130 2.5 浮動球
    3/4″ 19 152 - 117 82.5 43 15.9 1.6 4-19 - 63 130 3.5
    1″ 25 165 - 124 89 51 17.5 1.6 4-19 - 75 160 5.5
    11/2″ 38 190 190 156 114.5 73 20.7 1.6 4-22 - 95 230 10.5
    2″ 51 216 216 165 127 92 22.3 1.6 8-19 - 107 230 14.5 固定球
    浮動球
    21/2″ 61 241 241 190 149 105 25.4 1.6 8-22 - 142 400 23.5
    3″ 76 283 283 210 168 127 28.6 1.6 8-22 - 152 400 30.0
    4″ 102 305 305 254 200 157 31.8 1.6 8-22 - 178 700 55.0
    5″ 127 381 - 279 235 186 35 1.6 8-22 - 252 1100 81.0
    6″ 52 403 457 318 270 216 36.5 1.6 12-22 - 272 1100 118.0
    8″ 203 502 521 381 330 270 41.3 1.6 12-25 - 342 1500 200.00
    8″ 203 502 521 381 330 270 41.3 1.6 12-25 - 398 600 220.2
    10″ 254 568 559 444 387.5 324 17.7 1.6 16-29 335 495 600 365
    12″ 305 648 635 520.8 451 381 50.8 1.6 16-32 385 580 800 530
    14″ 337 762 762 584.2 514.5 412.8 53名 1.6 20-32 430 625 800 740 固定球
    16″ 387 838 838 647.8 571.5 469.9 57.2 1.6 20-35 470 720 800 1030
    20″ 489 991 991 774.8   685.8 58.2 63.5 1.6 24-35 590 840 800 1540
    24″ 591 1143 1143 914.4 812.8 692.2 69.8 1.6 24-41 700 1050 800 2600
    28″ 686 1346 1346 1035 939.8 800.1 85.9 1.6 28-44.5 780 1150 800 3900

    七、主要外形和連接尺寸 CLASS 400 A4813)41,(3)47,(3)67F(N.PPL).IP.R.V) 單位 Unit：mm

    DN 主要外形尺寸和連接尺寸 WT 備注
    d L-RF L-BW D D1 D2 b f n-φd H1 H2 D0
    1/2″ 13 165 165 95 66.5 35 14.3 6.4 4-16 - 59 130 6.5 浮動球
    3/4″ 19 190 190 117 82.5 43 15.9 6.4 4-19 - 63 160 9
    1″ 25 216 216 124 89 51 17.5 6.4 4-19 - 75 160 13
    11/2″ 38 241 241 156 114.5 73 22.3 6.4 4-22 - 95 230 16.5
    2″ 51 292 292 165 127 92 25.4 6.4 8-19 - 107 700 25 固定球 浮動球
    4″ 102 406 406 254 200 157.2 35 6.4 8-25 - 178 700 66
    6″ 152 495 495 317.5 270 216 41 6.4 12-25 250 300 600 145
    8″ 203 597 597 381 330 269-8 47.8 6.4 12-28.5 294 374 800 250 固定球
    10″ 254 673 673 445 387.5 324 53.8 6.4 16-32 370 445 800 540
    12″ 305 762 762 521 451 38l 57 6.4 16-35 420 515 800 780
    14″ 337 826 826 584 514.5 413 60.5 6.4 20-35 460 550 800 1000
    16″ 387 902 902 648 571.5 470 63.5 6.4 20-38 505 615 800 1300
    20″ 489 1054 1054 775 686 584.2 69.8 6.4 24-41 630 810 800 2100
    24″ 591 1232 1232 915 812.8 692.2 76 6.4 24-48 685 845 800 3400
    28″ 686 1397 1397 1035 939.8 800 95.3 6.4 28-51 860 1087 800 5000

    八、主要外形和連接尺寸 CLASS 600 A6B(3)41,(3)47,13)67F(N.PPL).IP.R.V) 單位 Unit：mm

    DN 主要外形尺寸和連接尺寸 WT 備注
    d L-RF L-BW D D1 D2 b f n-φd H1 H2 D0
    1/2″ 13 165 165 95 56.5 35 14.3 6.4 4-16 - 59 160 7.5 浮動球
    3/4″ 19 190 190 117 82.5 43 15.9 6.4 4-19 - 63 160 10.5
    1″ 25 216 216 124 89 5l 17.5 6.4 4-19 - 75 230 14.5
    11/2″ 38 241 241 156 114.5 73 22.3 6.4 4-22 - 95 400 18.5
    2″ 51 292 292 165 127 92 25.4 6.4 8-19 - 107 700 25 固定球 浮動球
    4″ 102 432 432 273 216 157.2 38 6.4 8-25 - 178 1100 76
    6″ 152 559 559 355.6 282.1 216 47.2 6.4 12-29 250 300 600 127
    8″ 203 660 660 419.5 349.2 269-8 55.7 6.4 12-32 294 374 800 350 固定
    10″ 254 787 787 508 431.8 324 63.5 6.4 16-35 370 445 800 660
    12″ 305 838 838 559 489 38l 66.5 6.4 20-35 420 515 800 820
    14″ 337 889 889 603.2 527 413 69.8 6.4 20-38 460 550 800 1130
    16″ 387 99l 991 686 603.2 470 76.2 6.4 20-41 505 615 800 1550
    20″ 489 1194 1194 818 724 584.2 89 6.4 24-44.5 630 810 800 2800
    24″ 591 1397 1397 940 838.2 692.2 101.6 6.4 24-51 825 1010 800 5300
    28″ 686 1549 1549 1073 965.2 800 111.3 6.4 28-55 970 1180 800 6500

    訂貨須知：

    一、①美標固定球閥產品名稱與型號②美標固定球閥口徑③是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定凱斯特閥門美標固定球閥型號，請按美標固定球閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
    感謝您訪問我們的網站【http://hebiren.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
