產品匯總

Z541Y高壓傘齒輪美標閘閥

- 產品型號:
- Z541Y
- 產品口徑:
- 2-48"
- 產品壓力:
- 150-900LB
- 產品材質:
- 球墨，鑄鐵，不銹鋼，鋁青鋼,WCB
聯系我們

產品說明

一、產品[Z541Y高壓傘齒輪美標閘閥]詳細資料：

高壓傘齒輪美標閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關, 不能作調節和節流。閘閥流體阻力小，適用的壓力、溫度范圍大，介質流動方向不受限制，密封性能良好。廣泛適用于食品、醫藥、石油、化工、天然氣、鋼鐵、環保、造紙等輸送管路中做介質切斷或流通
高壓傘齒輪美標閘閥主要參數：
閥門型號：Z540H,Z541Y,Z561Y等
主體材質: WCB,WCC,A105，LCB,LCC,WC5,WC6,WC9,C5,CF8,CF8M,CF3,CF3M
尺寸范圍: DN15-DN600；1/2"-24"
壓力范圍: 1.0-16.0Mpa,150l-1500lb
可選驅動方式：手動，齒輪，氣動，電動；

美標閘閥設計標準：
設計和制造標準按照: ASME B16.34,API6D；
結構長度按照: ASME B16.10；
連接端尺寸按照：ASME B16.5,ASME B16.25
檢驗和測試按照: API598

二、產品采用標準

結構形式	栓接閥蓋明桿支架結構
驅動方式	手動、齒輪動、電動
設計標準	API600、API6D
結構長度	ASME B16.10
連接法蘭	ASME B16.15
試驗和檢驗	API 598

注：閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造。
三、主要零部件材料

序號	材質	材質
1	閥體	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF8C、CF3、CF3M
2	閘板	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF8C、CF3、CF3M
3	閥座	ASTM A105 ASTM A182-F11、F22、F5、F9
4	閥桿	ASTM A182Gr.F6a、ASTM A182F22 ASTM A182-F304、F316、F321、F304L、F316L
5	雙頭螺柱	ASTM A193-B7、A320-B6、A193-B8M
6	六角螺母	ASTM A194-2H、A194-8、A194-8M
7	墊片	柔性石墨+不銹鋼
8	上密封座	ASTM A182Gr.F6a、ASTM A182F22 ASTM A182-F304、F316、F321、F304L、F316L
9	閥蓋	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF8C、CF3、CF3M
10	填料	柔性石墨
11	填料壓套	ASTM A182Gr.F6a ASTM CHIA182-F304、F316、F321、F304L、F316L
12	填料壓蓋	ASTM A216-WCB ASTM A351-CF8、CF8M、CF8C、CF3、CF3M
13	閥桿螺母	鋼合金
14	手輪	ASTM A47-32510

四、產品采用標準

結構形式	壓力密封閥蓋明桿支架結構
驅動方式	手動、齒輪動、電動
設計標準	API600、API6D
結構長度	ASME B16.10
連接法蘭	ASME B16.15
試驗和檢驗	API 598

注：閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造。
五、主要零部件材料

序號	材質	材質
1	閥體	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF8C、CF3、CF3M
2	閥座	ASTM A105 ASTM A182-F11、F22、F5、F9,
3	閘板	ASTM216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF8C、CF3、CF3M
4	閥桿	ASTM A182Gr.F6a、ASTM A182F22 ASTM A182-F304、F316、F321、F304L、F316L
5	閥蓋	STM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF8C、CF3、CF3M
6	密封圈	柔性石墨
7	四合環	ASTM A182Gr.F6a、ASTM A182F22
8	雙頭螺柱	ASTM A193-B7、A320-B6、A193-B8M
9	六角螺母	ASTM A194-2H、A194-8、A194-8M
10	填料	柔性石墨
11	支架	ASTM A216-WCB ASTM A351-CF8、CF8M、CF8C、CF3M
12	驅動裝置	電動

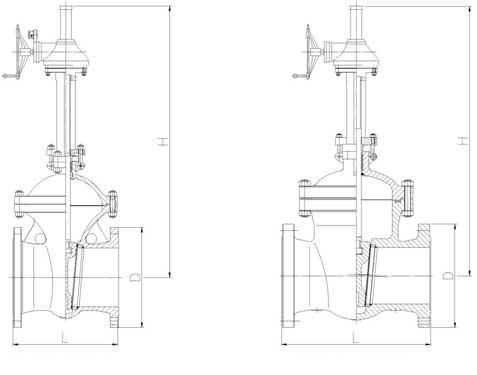

六、型號: Z541H、Z541Y、Z941H、Z941Y主要外形尺寸及重量

傳動方式			手動			齒輪動
Class	NPS (in)	L	H 0	D 0	重量 (kg)	H 2	D 2	齒輪裝置	重量 (kg)
150	2	178	360	200	22	-	-	-	-
	2 1/2	190	410	200	31	-	-	-	-
	3	203	440	250	45	-	-	-	-
	4	229	500	250	61	-	-	-	-
	5	254	580	300	89	-	-	-	-
	6	267	660	300	121	-	-	-	-
	8	292	775	350	134	-	-	-	-
	10	330	925	450	280	-	-	-	-
	12	356	1100	500	321	-	-	-	-
	14	381	1295	600	450	1651	310	BA-0	455
	16	406	1435	600	605	1879	460	BA-1	645
	18	432	1626	650	810	2184	460	BA-1	850
	20	457	1829	650	880	2431	610	BA-2	950
	24	508	2175	700	1490	2873	610	BA-2	1460
	26	559	2235	750	1750	3086	610	BA-2	1830
	28	610	2310	750	2010	3327	610	BA-2	2080
	30	610	2695	800	2268	3606	610	BAA-3	2565
	32	660	-	-	-	3708	610	BAA-3	3100
	36	711	-	-	-	3924	610	BAA-3	3950
	40	812	-	-	-	4318	610	BAA-3	4650
	42	812	-	-	-	4546	610	BAA-3	5100
	48	1066	-	-	-	5181	610	BAA-3	6500

七、型號:Z41H、Z41Y、Z541H、Z541Y、Z941H、Z941Y主要外形尺寸及重量

傳動方式			手動			齒輪動
Class	NPS (in)	L	H 0	D 0	重量 (kg)	H 2	D 2	齒輪裝置	重量 (kg)
300	2	216	380	200	24	-	-	-	-
	2 1/2	241	410	250	34	-	-	-	-
	3	283	450	250	49	-	-	-	-
	4	305	530	300	70	-	-	-	-
	5	381	700	300	115	-	-	-	-
	6	403	730	350	133	-	-	-	-
	8	419	820	450	231	-	-	-	-
	10	457	1010	500	329	-	-	-	-
	12	502	1130	560	530	-	-	-	-
	14	762	1489	600	730	1790	460	BA-1	850
	16	838	1580	650	930	1968	460	BA-1	1105
	18	914	2017	700	1250	2273	610	BA-2	1300
	20	991	2228	700	1520	2482	610	BA-2	1625
	24	1143	2650	750	2340	3054	610	BA-2	2800
	26	1245	-	-	-	3219	610	BA-2	3100
	28	1346	-	-	-	3378	610	BAA-3	3600
	30	1397	-	-	-	3530	610	BAA-3	4200
	32	1524	-	-	-	3695	610	BAA-3	4850
	36	1727	-	-	-	3987	610	BAA-3	5900
	40	1955	-	-	-	4445	610	BAA-3	8100
	42	2032	-	-	-	4699	610	BAA-3	9750
	48	2966	-	-	-	5434	610	BAA-3	13050

八、型號:Z41H、Z41Y、Z541H、Z541Y、Z941H、Z941Y主要外形尺寸及重量

傳動方式			手動			齒輪動				電動
Class	NPS (in)	L	H 0	D 0	重量 (kg)	H 1	D 1	齒輪裝置	重量 (kg)	H 2	D 2	電動裝置	重量 (kg)
600	2	292	425	250	42	-	-	-	-	550	590	DZW20A	112
	2 1/2	330	485	300	62	-	-	-	-	600	590	DZW20A	135
	3	356	510	300	85	-	-	-	-	660	590	DZW30A	194
	4	432	610	400	120	-	-	-	-	780	590	DZW45A	223
	5	508	700	450	176	-	-	-	-	850	810	DZW60A	296
	6	559	820	500	230	840	310	BA-0	255	990	830	DZW90	385
	8	660	920	600	390	930	310	BA-0	418	1130	830	DZW120	541
	10	787	1080	600	620	1105	460	BA-1	674	1360	870	DZW180	816
	12	838	1220	650	880	1220	460	BA-1	935	1520	870	DZW250	1090
	14	889	1473	700	1350	1380	610	BA-2	1440	1730	1170	DZW350	1560
	16	991	1651	800	1700	1435	610	BA-2	1790	1840	1170	DZW500	1950
	18	1092	1727	800	2140	1915	610	BA-2	2230	2370	1060	DZW800	2390
	20	1194	2019	800	2450	2095	610	BAA-3	2540	2600	1060	DZW800	2580
	24	1397	-	-	-	2155	610	BAA-3	4550	3160	1060	DZW1000	4580
	26	1448	-	-	-	2271	610	BAA-3	5260	-	-	-	-
	28	1549	-	-	-	2436	610	BAA-3	5960	-	-	-	-
	30	1651	-	-	-	2577	610	BAA-3	6700	-	-	-	-
	32	1778	-	-	-	2781	610	BAA-3	8312	-	-	-	-
	36	2083	-	-	-	3113	610	BAA-3	10125	-	-	-	-
	40	2149	-	-	-	3141	610	BAA-3	14300	-	-	-	-
	42	2260	-	-	-	3572	610	BAA-3	16460	-	-	-	-
	48	2667	-	-	-	4261	610	BAA-3	22900	-	-	-	-

訂貨須知：
一、①傘齒輪美標閘閥產品名稱與型號②傘齒輪美標閘閥口徑③傘齒輪美標閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的傘齒輪美標閘閥型號，請按傘齒輪美標閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
