X43W系列二通法蘭式旋塞閥
    • 產品型號:
    • X43W
    • 產品口徑:
    • 18-300mm
    • 產品壓力:
    • 1.0～2.5MPa
    • 產品材質:
    • 鑄鐵、鑄鋼、不銹鋼
產品說明
  • 一、產品[X43系列二通法蘭式旋塞閥]的詳細資料：
    產品型號：X43W-1.0P/R、X43T-1.0C、X43W-1.0Ni
    產品名稱：二通法蘭式旋塞閥
    軟密封卡套旋塞閥的密封性是通過卡套四周的密封面來實現的。獨特的360°金屬唇邊保護固定卡套,閥門沒有空腔給介質積聚,金屬唇邊在旋塞轉時提供自潔的作用，適合于粘稠和易結垢的工況、雙向流動，使用安裝更方便?？ㄌ总浢芊庑y適用于公稱壓力CLASS150～CLASS900，工作溫度為-29℃～180℃的石油、化工、制藥、化肥、電力行業等。
    應用范圍:軟密封卡套旋塞閥適用于公稱壓力CLASS150～CLASS900，工作溫度為-29℃～180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
    結構特點:
    1、卡套軟密封旋塞閥產品結構合理、密封可靠、性能優良、造型美觀。
    2、它的密封性是通過卡套四周的密封面來實現的。獨特的360°金屬唇邊保護固定卡套。
    3、軟密封卡套旋塞閥閥門沒有空腔給介質積聚。
    4、金屬唇邊在旋塞轉時提供自潔的作用，適合于粘稠和易結垢的工況。
    5、軟密封卡套旋塞閥雙向流動，使用安裝更方便。
    6、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

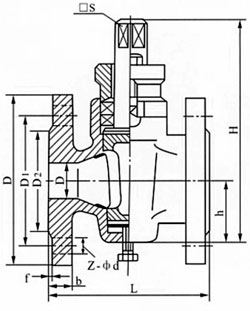

    尺寸圖

    二、X43W主要性能規范：
    型號
    公稱壓力
    PN（MPa）
    試驗壓力PS（MPa）
    適用介質
    工作溫度（℃）
    殼體
    密封
    X43W-1.0C
    1.0
    1.5
    1.1
    煤氣、油品
    ≤200
    X43W-1.0P
    1.0
    1.5
    1.1
    硝酸類
    ≤250
    X43W-1.0R
    1.0
    1.5
    1.1
    醋酸類
    -20~150
    三、凱斯特牌X43W不銹鋼法蘭式旋塞閥主要尺寸：
    型號
    公稱通徑DN（mm）
    尺寸
    L
    D
    D1
    D2
    f
    b
    Z-￠d
    □S
    h
    H
    X43W-1.0C X43T-1.0P
    X43W-1.0R X43W-1.0Ni
    15
    80
    95
    65
    45
    2
    14
    4-￠14
    14
    26
    99
    20
    90
    105
    75
    55
    2
    16
    4-￠14
    14
    34
    124
    25
    110
    115
    85
    65
    2
    16
    4-￠14
    17
    38
    133
    32
    115
    135
    100
    78
    2
    18
    4-￠18
    19
    45
    152
    40
    150
    145
    110
    85
    3
    18
    4-￠18
    22
    55
    212
    50
    170
    160
    125
    100
    3
    20
    4-￠18
    27
    74
    260
    65
    220
    180
    145
    120
    3
    20
    4-￠18
    32
    82
    295
    80
    250
    195
    160
    135
    3
    22
    4-￠18
    36
    95
    327
    100
    300
    215
    180
    155
    3
    26
    8-￠18
    46
    135
    425
    125
    350
    245
    210
    185
    3
    24
    8-￠18
    50
    154
    482
    150
    400
    280
    240
    210
    3
    24
    8-￠23
    55
    172
    512
    200
    480
    335
    295
    265
    3
    24
    8-￠23
    75
    195
    605
    250
    530
    390
    350
    320
    3
    28
    12-￠23
    85
    230
    660
    300
    610
    440
    400
    368
    3
    30
    12-￠23
    100
    263
    760
    四、X43W主要零件材料：
    零件名稱
    閥 體
    塞 子
    填料壓蓋
    填 料
    X43W-1.0C
    鑄 銅
    鑄 鋼
    可鍛鑄鐵
    油浸石棉盤根
    柔性石墨
    X43W-1.0P
    鉻鎳鈦不銹鋼
    鉻鎳鈦不銹鋼
    鉻鎳鈦不銹鋼
    X43W-1.0R
    鉻鎳鉬鈦不銹鋼
    鉻鎳鉬鈦不銹鋼
    鉻鎳鉬鈦不銹鋼

    美標X43F軟密封卡套旋塞閥詳細資料:
    一、X43F產品性能規范:



    公稱壓力(LB)
    殼體試驗壓力(MPa)
    密封試驗壓力(MPa)
    適用溫度(℃)
    使用介質
    150
    3.0
    2.2
    ≤180℃
    水、蒸汽、油品等
    300
    7.5
    5.5
    600
    15.0
    11.0
    900
    22.5
    16.5



    二、標準規范:
    設計制造標準：API599，API6D
    結構長度標準：ASME B16.10
    連接法蘭標準：ASME B16.5
    壓力溫度等級：ASME B16.34
    試驗檢驗標準：API598.API6D
    三、X43F零件材料與工況:



    序號
    名稱
    材質
    1
    閥體
    ASTM A216 WCB ASTM A217-WC1，WC6，WC9，C5 ASTM A351-CF8，CF8M，CF3，CF3M
    2
    卡套
    PTFE
    3
    塞子
    ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316
    4
    墊片
    柔性石墨+不銹鋼
    5
    調整墊
    ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316
    6
    閥蓋
    ASTM A216 WCB ASTM A217-WC1，WC6，WC9，C5 ASTM A351-CF8，CF8M，CF3，CF3M
    7
    調整螺栓
    ASTM A193-B7,A320-B8,A193-B8M
    8
    六角螺母
    ASTM A194-2H,A194-8,A194-8M
    9
    螺栓
    ASTM A193-B7,A320-B8,A913-B8M
    10
    手柄
    ASTM A105-WCB



    四、X43F主要外形連接尺寸:



    型號
    X43F-150LB
    壓力等級
    150LB
    口徑Size
    mm
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    350
    in
    1/2
    3/4
    1
    11/4
    11/2
    2
    21/2
    3
    4
    5
    6
    8
    10
    12
    14
    L
    108
    117
    127
    140
    165
    178
    190
    203
    229
    254
    267
    292
    330
    356
    381
    H
    110
    115
    115
    135
    140
    150
    165
    180
    380
    460
    520
    580
    620
    680
    760
    W
    175
    175
    175
    220
    280
    305
    350
    405
    300
    300
    320
    320
    350
    380
    450
    重量
    8.5
    9.5
    10.5
    12
    14
    18
    22
    26
    40
    60
    70
    130
    219
    381
    520



    注:四寸及以上為蝸輪操作4"



    型號
    X43F-300LB
    壓力等級
    300LB
    口徑Size
    mm
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    350
    in
    1/2
    3/4
    1
    11/4
    11/2
    2
    21/2
    3
    4
    5
    6
    8
    10
    12
    14
    L
    140
    152
    165
    178
    190
    216
    241
    283
    305
    381
    403
    419
    457
    502
    762
    H
    110
    115
    115
    135
    140
    150
    165
    180
    380
    460
    520
    580
    620
    680
    760
    W
    175
    175
    175
    220
    280
    305
    350
    405
    300
    300
    320
    320
    350
    380
    450
    重量
    9.5
    10.5
    12
    14
    16
    20
    24
    29
    53
    75
    85
    185
    230
    390
    550



    注:四寸及以上為蝸輪操作4"



    型號
    X43F-600LB
    壓力等級
    600LB
    口徑Size
    mm
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    350
    in
    1/2
    3/4
    1
    11/4
    11/2
    2
    21/2
    3
    4
    5
    6
    8
    10
    12
    14
    L
    165
    190
    216
    229
    241
    292
    330
    356
    432
    508
    559
    660
    787
    838
    889
    H
    110
    115
    115
    135
    140
    150
    165
    180
    380
    460
    520
    580
    620
    680
    760
    W
    175
    175
    175
    220
    280
    305
    350
    405
    300
    300
    320
    320
    350
    380
    450
    重量
    11
    13
    17
    20
    23
    27
    31
    36
    72
    98
    141
    245
    330
    515
    710



    注:四寸及以上為蝸輪操作4"



    型號
    X43F-900LB
    壓力等級
    900LB
    口徑Size
    mm
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    350
    in
    1/2
    3/4
    1
    11/4
    11/2
    2
    21/2
    3
    4
    5
    6
    8
    10
    12
    14
    L
    229
    229
    254
    279
    305
    368
    419
    381
    457
    559
    610
    737
    838
    965
    1029
    H
    110
    115
    115
    135
    140
    150
    165
    180
    380
    460
    520
    580
    620
    680
    760
    W
    175
    175
    175
    220
    280
    305
    350
    405
    300
    300
    320
    320
    350
    380
    450
    重量
    13
    16
    21
    24
    28
    32
    40
    47
    91
    117
    165
    285
    420
    610
    860



    訂貨須知：
    一、①不銹鋼法蘭式旋塞閥產品名稱與型號②不銹鋼法蘭式旋塞閥口徑③不銹鋼法蘭式旋塞閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的不銹鋼法蘭式旋塞閥型號，請按不銹鋼法蘭式旋塞閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
    感謝您訪問我們的網站【http://hebiren.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
