真空閥類
GUQ型系列氣動真空(壓力)球閥
    • 產品型號:
    • GUQ型
    • 產品口徑:
    • 16-150mm
    • 產品壓力:
    • 1.0-1.6Mpa
    • 產品材質:
    • WCB 不銹鋼
產品說明
  • 一、產品[GUQ型系列氣動真空(壓力)球閥]詳細資料：
    產品名稱：GUQ型系列氣動真空(壓力)球閥
    產品型號：GUQ型
    產品口徑：DN16-DN150
    壓 力： 0.6mpa-1.6mpa
    材 質： 鑄鋼、不銹鋼、鉻鉬鋼
    詳細資料： GUQ型系列氣動真空(壓力)球閥是適用于真空系統中接通或切斷管路中的介質流。該閥以壓縮空氣為動力，通過控制氣動元件來改變氣路方向，推動活塞齒條、齒輪的機械傳動，以角行程輸出扭矩來驅動球閥作啟閉運動。閥門為直通式，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用，并可任意位置安裝。氣缸分為雙作用和單作用(彈簧復位)，可選配反饋信號裝置及電氣閥門定位器。適用的工作介質為帶酸、堿性的氣體或液體。
    二、主要技術性能



    適用范圍(Pa)
    快卸法蘭（KF）2x105 ～1.3x10 -5
    活套法蘭16x105～1.3x10 -5
    閥門漏率(Pa.L/S)
    ≤1.3x10-5
    介質溫度（℃）
    標準出廠：-30～+150
    特殊指定：-30～+240
    氣源壓力（MPa）
    0.4～0.8
    法蘭標準
    GB4982；GB/T6070
    安裝位置
    任意
    電源電壓
    標準出廠：AC220V/50Hz
    特殊指定：AC110V；DC24V；DC12V等
    信號反饋
    標準出廠：閥位指示器
    特殊指定：微動開關；智能型4～20mA DC
    氣缸可選
    標準出廠：雙作用式
    特殊指定：單作用式（有彈簧返回）可選常開或常閉

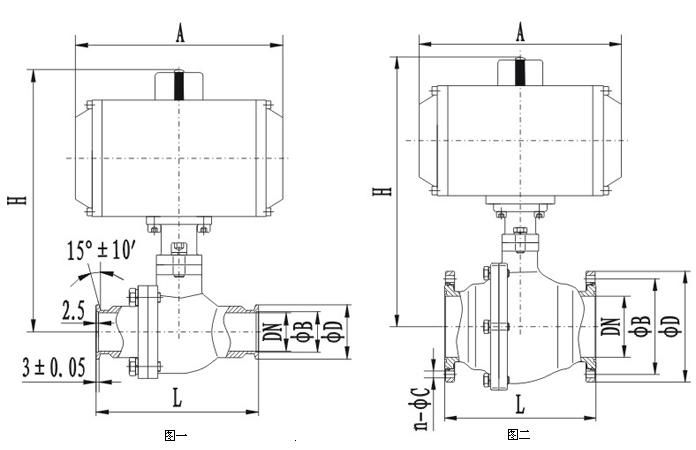

    三、（圖一）快卸法蘭（KF）連接及外形尺寸（GB4982）



    型號
    通徑(DN)
    ΦD
    ΦB
    H
    L
    A
    GUQ-16/KF
    16
    30
    17.2
    154
    100
    140
    GUQ-25/KF
    25
    40
    26.2
    175
    114
    164
    GUQ-40/KF
    40
    55
    41.2
    247
    165
    210
    GUQ-50/KF
    50
    75
    52.2
    282
    175
    247



    四、（圖二）活套法蘭（KF）連接及外形尺寸（GB/T6070）



    型號
    通徑(DN)
    ΦD
    ΦB
    H
    L
    A
    n-ΦC
    GUQ-16
    16
    60
    45
    154
    100
    140
    4-6.5
    GUQ-25
    25
    70
    55
    175
    114
    164
    GUQ-32
    32
    90
    70
    220
    140
    190
    4-9
    GUQ-40
    40
    100
    80
    247
    165
    210
    GUQ-50
    50
    110
    90
    282
    175
    247
    GUQ-63
    63
    130
    110
    320
    186
    GUQ-80
    80
    145
    125
    345
    198
    276
    8-9
    GUQ-100
    100
    165
    145
    378
    220
    302
    GUQ-125
    125
    200
    175
    458
    266
    372
    8-11
    GUQ-150
    150
    225
    200
    523
    296
    432



    凱斯特牌GUD系列電動真空球閥是適用于真空系統中接通或切斷管路的介質流。該閥采用回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換（用手動轉位開關或電腦控制）或外部輸入信號，來實現閥門開、關或中間位置的控制。閥門為直通式，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用。并可以任意位置安裝。
    適用的工作介質為帶酸、堿性的氣體或液體。
    適用的介質溫度：標準密封件:-25～+120℃
    耐高溫密封件:-25～+230℃
    型號
    公稱通徑(DN)
    外形尺寸
    法蘭標準
    電源/壓力
    適用范圍(Pa)
    漏氣率(Pa.L/S)
    H
    L
    A
    ΦD
    ΦB
    n-ΦC
    GUQ-16
    16
    183
    100
    160
    60
    45
    4-6.5
    GB/T6070.
    GB4982-85
    220V/50Hz
    GB4982
    0.26～
    1.3x10-5
    GB/T6070
    1.66～
    1.3x10-5
    ＜1.3x10-5
    GUQ-25
    25
    195
    114
    160
    70
    55
    GUQ-32
    32
    215
    140
    160
    90
    70
    4-9
    GB/T6070
    GUQ-40
    40
    248
    165
    196
    100
    80
    GB/T6070
    GB4982-85
    GUQ-50
    50
    257
    175
    190
    110
    90
    GUQ-63
    63
    285
    186
    196
    130
    110
    GB/T6070
    GUQ-80
    80
    300
    198
    196
    145
    125
    8-9
    1.66～
    1.3x10-4
    ＜1.3x10-4


    訂貨須知：
    一、①電動真空球閥產品名稱與型號②電動真空球閥口徑③電動真空球閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的電動真空球閥型號，請按電動真空球閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
    感謝您訪問我們的網站【http://hebiren.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
