疏水閥系列
CS44F波紋管式蒸汽疏水閥
    • 產品型號:
    • CS44F
    • 產品口徑:
    • 15-50mm
    • 產品壓力:
    • 1.0-2.5MPa
    • 產品材質:
    • 灰鑄鐵，球墨鑄鐵，鑄鋼
產品說明
  • 一、CS44F/H波紋管式疏水閥產品詳細資料:
         CS44F/H波紋管式疏水閥是熱靜力型疏水閥中最經濟實驗用的節能型疏水閥。它的優點是：體積小，重量輕，不怕凍，能自動排空氣，任意位置都可安裝；背壓率大于80%，不銹鋼波紋管伸縮量大，好調整，該閥設有調整螺栓，可根據需要調節使用溫度，一般過冷度低于飽和溫度18℃-40℃。 波紋管式疏水閥適用于蒸汽管網伴熱、儀表伴熱、生活采暖和允許存有高溫凝結水的加熱設備疏水，使用范圍很廣。
    二、產品特點
    ☆ 不銹鋼玻紋管堅固耐用，使用壽命長。
    ☆ 可調整凝結水的排放溫度，利用顯熱，節能效果顯著。
    ☆ 閥前始終有凝結水，形成可靠的水封，無蒸汽泄漏。
    ☆ 不受震動、蒸汽壓力波動和水錘的影響。
    ☆ 可任意角度安裝，不受安裝方位限制，并且排空氣性能優良。
    ☆ 結構簡單，并帶有過濾裝置，方便安裝和維護。
    三、工作原理
          CS44F/H波紋管式疏水閥的內部結構是一個不銹鋼波紋管為主要動作元件，內充一種汽化溫度低于水飽和溫度的液體。當裝置啟動時，管道出現冷卻凝結水，波紋管內液體處于冷凝狀態，閥心在彈簧的彈力下處于開啟位置。當冷凝水溫度漸漸升高，波紋管內充液開始蒸發膨脹，內壓增高，變形伸長，帶動閥心向關閉方向移動，在冷凝水達到飽和溫度之前，疏水閥完全關閉。閥前始終存有高溫凝結水，無蒸汽泄漏，節能效果好。

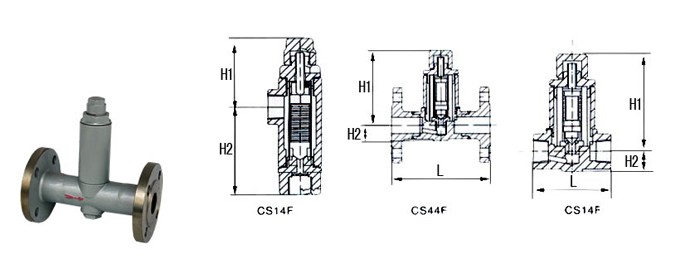

    四、外型尺寸表
    產品型號 能 徑 連接方式 工作壓力
    范圍
    (Mpa)    		 排水溫度
    調節范圍
    (℃)    		 最高允許
    溫度    		 閥體
    材料    		 外型尺寸
    L H1 H2 B
    CS14F-16C 15 螺紋 0.01-1.6 60-120 220 WCB 90 125 33 58
    20 90 125 33 58
    25 95 128 36 58
    CS14F-16 15 螺紋 0.01-1.6 60-120 200 HT200 75 123 32 58
    20 85 125 33 58
    25 95 130 37 58
    CS44F-16C 15 法蘭 0.01-1.6 60-120 220 WCB 150 125 48 58
    20 150 125 53 58
    25 160 128 58 58
    32 230 128 70 58
    40 230 128 75 58
    50 230 128 83 58
    CS14TF-16C
    (角式)    		 15 螺紋 0.01-1.6 60-120 220 WCB 35 157 87 42
    20 35 157 87 42
    25 38 157 87 42
    法蘭連接按HG20592-97或HG20615-97標準制造或按用戶要求制造

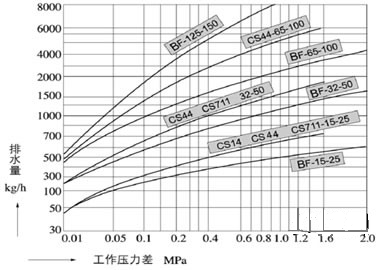

    五、排水量表

    ☆△t為排水溫度與飽和凝結水溫度之差，溫度（△t）增加，排量隨之增加。
    ☆該閥出廠前疏水溫度已調節在95℃左右，如需改變疏水溫度或排量時，可打開防護帽，松開鎖緊螺母，調節旋轉螺釘。順時針旋轉閥芯前進，疏水量減少，疏水溫度降低；逆時針旋轉，閥芯后退，疏水量增大，疏水溫度上升，調整后將鎖緊螺母擰緊。
     訂貨須知：
    一、①CS44F/H波紋管式疏水閥產品名稱與型號②CS44F/H波紋管式疏水閥口徑③CS44F/H波紋管式疏水閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定凱斯特公司的CS44F/H波紋管式疏水閥型號，請按氣動絲口球閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們凱斯特的專家為您審核把關。
    感謝您訪問我們的網站,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
