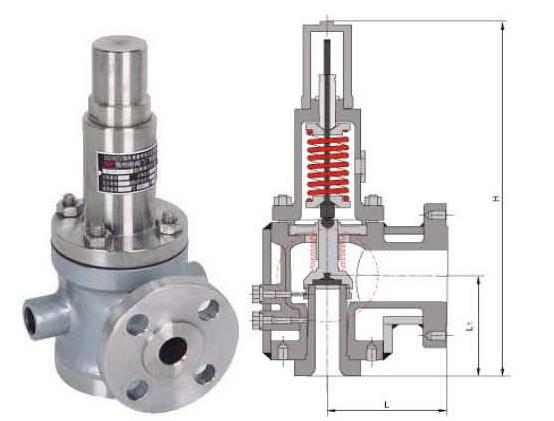

BSNJ美標保溫夾套安全閥按照美標ANSI及API規范設計制造，閥體外殼采用保溫結構設計，可保證介質的溫度損失，全啟式設計，排量大。
設計規范：API RP 520
結構長度：API RP 520
法蘭連接：ANSI B16.34
試驗與檢驗：API 527
【產品整定壓力等級】
|
公稱壓力（Lbs) |
進口溫度（°C)/整定壓力等級 |
||
|
-29～38 |
38～232 |
232～427 |
|
|
150# |
≤1.96MPa |
≤1.27MPa |
≤0.55MPa |
|
300# |
≤5.10MPa |
≤4.24MPa |
≤2.82MPa |
|
600# |
≤10.20MPa |
≤8.51MPa |
≤5.68MPa |
|
900# |
≤15.30MPa |
≤12.72MPa |
≤8.51MPa |
|
1500# |
≤25.54MPa |
≤21.23MPa |
≤14.20MPa |
|
2500# |
≤34.47MPa |
≤34.47MPa |
≤23.65MPa |
【產品性能參數】
|
型號 |
鑄鋼型 |
304不銹鋼型 |
316不銹鋼型 |
316L不銹鋼型 |
|
|
口徑范圍 |
1/2"～8" |
||||
|
適用溫度 |
≤427°C |
||||
|
適用介質 |
水、蒸汽、油品 |
腐蝕性介質 |
腐蝕性介質 |
腐蝕性介質 |
|
|
材料 |
1、閥座 |
304SS |
CF8 |
CF8M |
CF3M |
|
2、閥體 |
WCB |
CF8 |
CF8M |
CF3M |
|
|
3、調節圈 |
304SS |
304SS |
316SS |
316L |
|
|
4、反沖盤 |
304SS |
304SS |
316SS |
316L |
|
|
5、閥瓣 |
304SS |
304SS |
316SS |
316L |
|
|
6、導向套 |
304SS |
304SS |
316SS |
316L |
|
|
7、閥蓋 |
WCB |
CF8 |
CF8M |
CF3M |
|
|
8、彈簧 |
50CrVa |
50CrVa包覆TEFLON |
50CrVa包覆TEFLON |
50CrVa包覆TEFLON |
|
|
9、閥桿 |
304SS |
2Cr13 |
316SS |
316L |
|
|
10、調整螺桿 |
2Cr13 |
2Cr13 |
2Cr13 |
2Cr13 |
|
|
11、保護罩 |
ZG200 |
ZG200 |
ZG200 |
ZG200 |
|
|
密封面材料 |
堆焊Co基硬質合金 |
堆焊Co基硬質合金 |
堆焊Co基硬質合金 |
堆焊Co基硬質合金 |
|
