水力控制閥系列
AX742X隔膜式安全泄壓/持壓閥
    • 產品型號:
    • AX742X
    • 產品口徑:
    • 40-1600mm
    • 產品壓力:
    • 0.6MPa,1.0MPa,1.6MPa
    • 產品材質:
    • 鑄鐵 碳鋼 不銹鋼
產品說明
  • 一、產品[AX742X隔膜式安全泄壓/持壓閥]的詳細資料：
    產品型號：AX742X
    產品名稱：隔膜式安全泄壓/持壓閥
    產品特點：凱斯特牌AX742X隔膜式安全泄壓/持壓閥安裝在高層建筑、消防給水系統以及其它給水系統的管道上，當給水管路中壓力超過泄壓閥設定壓力時泄壓閥自動開啟快速泄壓，保護管線的安全，也可作持壓閥用，保障主閥上游的供水壓力。能準確保持不變的安全設定壓力，一旦超壓，泄壓閥迅速打開，及時泄壓。關閉平穩可靠，消除壓力余波。
    結構特點:
    AX742X隔膜式安全泄壓/持壓閥由主閥和針型調節閥、導閥、球閥及接管系統組成，主閥閥體采用全通道、直流式、流線型設計，并采用膜片式或活塞式兩類結構。本產品利用設定調壓導閥彈簧壓力和調節針型閥開度設定出口壓力，并通過接管系統和控制室的反饋?zhàn)饔脕矸€(wěn)定出口壓力。　　本產品利用針型調節閥、導閥進行水壓自力控制，不需要附加其它裝置和能源，維護保養簡便，受進口壓力和流量影響小，壓力控制準確度高，減壓穩壓可靠。
    工作原理:
    當管道從進水端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上，當出口壓力高于導閥設定值時，導閥關閉，控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。
    當出口壓力降到導閥設定壓力時導閥開啟，控制室向下游排水。由于導閥的排水量大于針閥的進水量，主閥控制室壓力下降，進口壓力使主閥開啟。穩定狀態下，控制室進水、排水相同，開度不變，出口壓力不變。調節導閥彈簧即可設定出口壓力。
    工作特點 :
    1、壓力控制穩定可靠。導閥、主閥連續工作，下游壓力變化連續、平穩，受進口壓力影響小。
    2、操作方便。工作壓力調定后，當上游壓力或流量變動時主閥自動調節，穩定了下游壓力。
    3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。
    功能與用途:
    本閥門一般安裝在供水管網系統的上游，實現對其下游管網或裝置的減壓穩壓功能。
    本系列閥門產品廣泛用于高層建筑、生活區域或其它供水管網系統的水壓控制。

    二、主要性能參數:
    公稱壓(Mpa)
    殼體試驗壓力(MPa)
    密封試驗壓力(MPa)
    調壓范圍(MPa)
    適用介質
    介質溫度(℃)
    1.0
    1.5
    1.1
    0-1.0
    水
    0-80
    1.6
    2.4
    1.76
    0-1.6
    2.5
    3.75
    2.75
    0-2.5
    三、主要零件材料：
    零件名稱
    零件材料
    閥體 閥蓋
    WCB
    閥座 閥盤
    銅合金/2Cr13
    密封圈 O型圈
    丁腈橡膠
    閥桿
    2Cr13
    彈簧
    50CrVA
    缸套 活塞(活塞型)
    2Cr13
    膜片(膜片型)
    夾織物丁腈橡膠
    調節閥 球閥
    銅合金
    過濾器
    不銹鋼

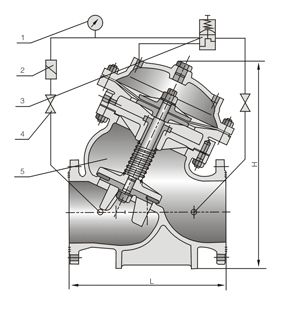

    部件列表：

    1、  壓力表2、過濾器3、控制導閥4、流量調節閥5、主閥

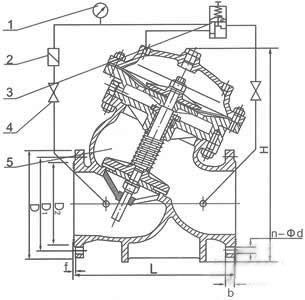

    四、凱斯特牌隔膜式安全泄壓/持壓閥外形連接尺寸：
    DN
    L
    H
    D mm
    D1 mm
    B mm
    D2 mm
    n-Φd
    mm
    mm
    PN1.0
    PN1.6
    PN2.5
    PN1.0
    PN1.6
    PN2.5
    PN1.0
    PN1.6
    PN2.5
    PN1.0
    PN1.6
    PN2.5
    PN1.0
    PN1.6
    PN2.5
    40
    205
    300
    150
    150
    150
    110
    110
    110
    18
    18
    18
    88
    88
    84
    4-17.5
    4-17.5
    4-18
    50
    205
    300
    165
    165
    165
    125
    125
    125
    20
    20
    20
    102
    102
    99
    4-17.5
    4-17.5
    4-18
    65
    216
    337
    185
    185
    185
    145
    145
    145
    20
    20
    22
    122
    122
    118
    4-17.5
    4-17.5
    8-18
    80
    250
    467
    200
    200
    200
    160
    160
    160
    22
    22
    24
    133
    133
    132
    8-17.5
    8-17.5
    8-18
    100
    320
    520
    220
    220
    235
    180
    180
    190
    24
    24
    24
    158
    158
    156
    8-17.5
    8-17.5
    8-22
    125
    365
    580
    250
    250
    270
    210
    210
    220
    26
    26
    26
    184
    184
    184
    8-17.5
    8-17.5
    8-26
    150
    415
    640
    285
    285
    300
    240
    240
    250
    26
    26
    28
    212
    212
    211
    8-22
    8-22
    8-26
    200
    500
    778
    340
    340
    360
    295
    295
    310
    28
    30
    30
    268
    268
    274
    8-22
    12-22
    12-26
    250
    605
    889
    395
    405
    425
    350
    355
    370
    28
    32
    32
    320
    320
    330
    12-22
    12-26
    12-30
    300
    698
    1010
    445
    460
    485
    400
    410
    430
    28
    32
    34
    370
    370
    389
    12-22
    12-26
    16-30
    350
    787
    1037
    505
    520
    555
    460
    470
    490
    30
    36
    38
    430
    430
    448
    16-22
    16-26
    16-33
    400
    914
    1264
    565
    580
    620
    515
    525
    550
    32
    38
    40
    482
    482
    503
    16-26
    16-30
    16-36
    450
    978
    1294
    615
    640
    670
    565
    585
    600
    32
    40
    42
    532
    550
    548
    20-26
    20-30
    20-36
    500
    978
    1324
    670
    715
    730
    620
    650
    660
    34
    42
    44
    585
    585
    609
    20-26
    20-33
    20-36
    600
    1150
    1600
    780
    840
    845
    725
    770
    770
    36
    48
    46
    685
    685
    720
    20-30
    20-36
    20-39
    700
    1400
    2040
    895
    910
    960
    840
    840
    875
    40
    54
    50
    800
    800
    820
    24-30
    24-36
    24-42
    800
    1500
    2350
    1015
    1025
    1085
    950
    950
    990
    44
    58
    54
    905
    905
    925
    24-33
    24-39
    24-48
    900
    1700
    2606
    1115
    1125
    1185
    1050
    1050
    1090
    46
    62
    58
    1005
    1005
    1028
    28-33
    28-39
    28-48
    1000
    1900
    2765
    1230
    1255
    1320
    1160
    1170
    1210
    50
    66
    62
    1110
    1110
    1140
    28-36
    28-42
    28-56
    1200
    2050
    2950
    1455
    1485
    1530
    1380
    1390
    1420
    56
    52
    70
    1330
    1328
    1350
    32-39
    32-48
    32-55
    1400
    2200
    3180
    1675
    1685
    1755
    1590
    1590
    1640
    62
    58
    76
    1530
    1530
    1560
    36-42
    36-48
    36-60
    1600
    2400
    3400
    1915
    1930
    1955
    1820
    1820
    1860
    68
    64
    84
    1750
    1750
    1780
    40-48
    40-55
    40-60
    訂貨須知：
    一、①隔膜式安全泄壓/持壓閥產品名稱與型號②隔膜式安全泄壓/持壓閥口徑③隔膜式安全泄壓/持壓閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的隔膜式安全泄壓/持壓閥型號，請按隔膜式安全泄壓/持壓閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
    感謝您訪問我們的網站【http://hebiren.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
