水力控制閥系列
H142X液壓水位控制閥
    • 產品型號:
    • H142X
    • 產品口徑:
    • 80-400mm
    • 產品壓力:
    • 0.4-1.6Mpa
    • 產品材質:
    • 鑄鐵 鑄鋼 不銹鋼
產品說明
  • 一、產品[H142X液壓水位控制閥]的詳細資料：
    產品型號：H142X
    產品名稱：液壓水位控制閥
    產品特點：該產品適用于工礦企業、民用建筑中各種水箱(池)、水塔的自動供水系統。并可用作常壓鍋爐循環供水控制閥。
    二、工作原理：
    當水池或水塔內水位下降，浮球閥開啟排水時，進水管內有壓水將閥內活塞托起，密封而打開，閥門即開啟供水，當水位上升到控制閥時，浮球閥關閉，活塞下移將密封面封閉，閥門即停止供水。
    三、技術參數：
    使用介質：浩凈水
    使用壓力：Hl42x 4T A、Hl42x一4一A：0 05MPa～0 4MPa
    H142X 10—A：O 05MPa～1MPa
    介質溫度：≤60℃
    四、性能特點：
    1．運用液壓原理控制，結構新穎合理。
    2．工作平穩可靠。在規定的使用壓力范圍內可保證無水錘沖擊。
    3．重量輕，體積小。
    4安裝維修方便。

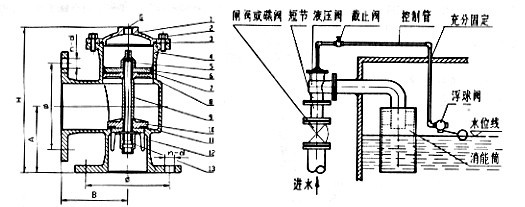

    五、結構示意圖：
    1閥蓋；2螺栓：3 0型密封圈；4閥體；5．螺母；
    6壓蓋；7密封圈；8壓蓋2：9活塞桿；l0閥瓣
    11．密封墊；12導向壓蓋；13螺母
    六、安裝形式及注意事項：
    將該閥垂直固定在進水管上，然后將控制管、截止閥和浮球閥連接旋緊在該閥上即可。該閥進水管和出水管連接法蘭Hl42x一4T—A為0 6MPa標準法蘭；Hl42x 10—A為IMPa標準法蘭。進水管直徑應大于或等于閥門公稱通徑，出水口應低于浮球閥。浮球閥安裝應距離水管一米以上；為防止虹吸倒流，水箱內出口管出水口應略高于控制水位。為防止噪聲及水位波動，出水口應設置消能筒。使用時，截止閥應全開，如同一水池安裝二只以上閥則應保持同一水平面。因主閥關閉要滯后浮球閥關l才j約30～50秒，故水箱要有足夠的空余容積，以防溢水。 為防止雜質、砂粒進入閥內引起工作失靈，閥前應裝過濾器。
    如安裝在地下室水池，則應在地下泵房安裝報警裝置。
    本產品只提供液壓閥和浮球閥，其余設備均由用戶另購或自制。
    七、結構和安裝尺寸：
    型 號
    規格
    (DN)
    G
    (in)
    小
    (mm)
    A
    (mm)
    B
    (mm)
    H
    (mm)
    n-d
    (mm)
    重量
    (kg)
    閥體材料
    H142X-4T-A
    80
    t／2
    150
    115
    120
    255
    4 19
    16
    鑄銅
    100
    1／2
    170
    132
    150
    294
    24
    H142X-4-A
    150
    3／4
    225
    140
    200
    370
    8 19
    50
    鑄鐵
    200
    3／4
    280
    190
    210
    455
    82
    250
    3／4
    335
    220
    240
    525
    12 19
    144
    H142X-10-A
    80
    1／2
    160
    145
    145
    328
    8 19
    20
    鑄鐵
    100
    1／2
    180
    160
    160
    357
    29
    150
    3／4
    240
    180
    200
    4i5
    8—23
    60
    200
    1
    295
    215
    230
    482
    8—23
    95
    250
    1
    350
    245
    260
    555
    12—23
    160
    300
    1 1／4
    400
    260
    290
    620
    12 23
    210
    350
    1 1／4
    460
    3lO
    3lO
    715
    16 23
    280
    400
    1 1／4
    515
    370
    370
    845
    16 28
    350
    訂貨須知：
    一、①液壓水位控制閥產品名稱與型號②液壓水位控制閥口徑③液壓水位控制閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的液壓水位控制閥型號，請按液壓水位控制閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
