產品匯總

400X流量控制閥

- 產品型號:
- 400X
- 產品口徑:
- 20-800mm
- 產品壓力:
- 1.0-2.5MPa
- 產品材質:
- 鑄鋼、不銹鋼
聯系我們

產品說明

一、產品[400X流量控制閥]的詳細資料：

產品型號：400X

產品名稱：流量控制閥

產品特點：凱斯特牌400X流量控制閥，是一種采用高精度先導式方式控制流量的多功能閥門。適用于配水管需控制流量和壓力的管路中，保持預定流量不變，將過大流量限制在一個預定值，并將上游高壓適當臧低，即使王閥上游的壓力發生變化，也不會影響主閥下游的流量。該閥一改常規節流閥使用孔板或純機械地臧小流域面積的原理，利用相關導閥，最大限度地減少能量在節流過程中的損失。如遇緊急情況400XA流量控制閥可以完全截止流量避免損失?？刂旗`敏度高，安全可靠，調試簡便，使用壽命長。

結構特點和用途:

400X流量控制閥由主閥、流量調節閥、針閥、導閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，控制和調節主閥開度，使通過主閥的流量保持不變。本產品利用水力自力控制，不需要其它裝置和能源，保養簡便，流量控制穩定。本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

工作原理:

當閥門從進口端給水時，水流過針閥進入主閥控制室，并經過導閥、球閥流出主閥控制室到出口，此時主閥處于全開或浮動狀態。調定主閥上部的流量調節閥，可為主閥設定一定開度。調節針閥開度和調節導閥彈簧壓力，即可使主閥開度保持在設定開度，并在壓力變化時導閥進行自動調節，保持流量不變。

二、主要技術參數

公稱壓(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	出口可調壓力(MPa)	壓力特性 △P2P1	流量特性 △P2P1	適用介質	介質溫度(℃)
1.0	1.5	1.1	0.09-0.8	P2×8%	P2×15%	水	0-80
1.6	2.4	1.76	0.10-1.2	P2×10%	P2×20%
2.5	3.75	2.75	0.15-1.6	P2×12%	P2×25%

三、主要零件材料:

零件名稱	零件材料
閥體閥蓋	WCB
閥座閥盤	銅合金
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
針型閥	銅合金
球閥	銅合金
浮球閥	銅合金
微型過濾器	不銹鋼

四、凱斯特牌流量控制閥主要外形連接尺寸：

DN	L	A	A1	H	H1	F	D mm			D1 mm			D2 mm			n-Φd
DN	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
20	150	282	200	342	247	116	105	105	105	75	75	75	58	58	56	4-13.5	4-13.5	4-14
25	160	282	200	342	247	116	115	115	115	85	85	85	68	68	65	4-13.5	4-13.5	4-14
32	180	282	200	342	247	116	140	140	140	100	100	100	78	78	76	4-17.5	4-17.5	4-18
40	200	320	210	395	278	170	150	150	150	110	110	110	88	88	84	4-17.5	4-17.5	4-18
50	203	320	210	395	278	170	165	165	165	125	125	125	102	102	99	4-17.5	4-17.5	4-18
65	216	330	215	405	298	180	185	185	185	145	145	145	122	122	118	4-17.5	4-17.5	8-18
80	241	350	220	430	313	210	200	200	200	160	160	160	133	133	132	8-17.5	8-17.5	8-18
100	292	410	230	510	350	275	220	220	235	180	180	190	158	158	156	8-17.5	8-17.5	8-22
125	330	420	245	560	365	310	250	250	270	210	210	220	184	184	184	8-17.5	8-17.5	8-26
150	356	430	260	585	420	355	285	285	300	240	240	250	212	212	211	8-22	8-22	8-26
200	495	440	280	675	450	460	340	340	360	295	295	310	268	268	274	8-22	12-22	12-26
250	622	450	300	730	470	500	395	405	425	350	355	370	320	320	330	12-22	12-26	12-30
300	698	460	320	760	490	580	445	460	485	400	410	430	370	370	389	12-22	12-26	16-30
350	787	470	340	840	526	640	505	520	555	460	470	490	430	430	448	16-22	16-26	16-33
400	914	480	360	910	570	715	565	580	620	515	525	550	482	482	503	16-26	16-30	16-36
450	978	530	395	910	570	780	615	640	670	565	585	600	532	550	548	20-26	20-30	20-36
500	1075	580	420	1135	665	830	670	715	730	620	650	660	585	585	609	20-26	20-33	20-36
600	1230	600	445	1270	725	920	780	840	845	725	770	770	685	685	720	20-30	20-36	20-39
700	1650	730	495	1460	865	980	895	910	960	840	840	875	800	800	820	24-30	24-36	24-42
800	1750	830	530	1640	925	1050	1015	1025	1085	950	950	990	905	905	928	24-33	24-39	24-48

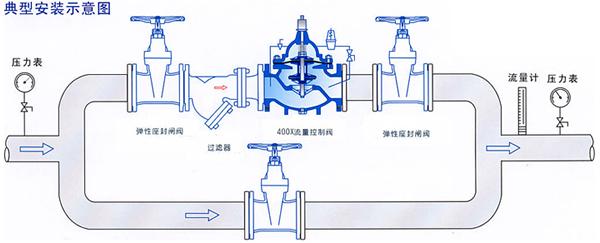

安裝示意圖

訂貨須知：

一、①流量控制閥產品名稱與型號②流量控制閥口徑③流量控制閥是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定的流量控制閥型號，請按流量控制閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。

感謝您訪問我們的網站【http://hebiren.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
