針形閥
JJ.BY1取壓針型閥
    • 產品型號:
    • JJ.BY1
    • 產品口徑:
    • 6-25mm
    • 產品壓力:
    • 16.0-32.0Mpa
    • 產品材質:
    • 碳鋼 不銹鋼
產品說明
  • 一、產品[JJ.BY1取壓針型閥]的詳細資料:
    型號: JJ.BY1
    產品名稱: 取壓針型閥
    特性:
    1. 標準制造: GB/T12224-2005 JB/T7747-1995
    2. 連接形式: 法蘭連接,卡套連接
    3. 結構特征: 錐面密封
    4. 閥門檢驗與試驗: GB/T13927-1992
    5. 公稱壓力:≤10000Psi
    6. 適用工作溫度:-29℃~+538℃
    7. 適用介質: 水,油,氣等腐蝕性與非腐蝕性介質
    8. 公稱通徑: DN6,DN10,DN15,DN20,DN25…
    二、主要零件材料
    序號
    NO.
    零件名稱
    Part name
    材質
    Material
    1
    卡套 Ferrule
    20# A105 SS304 SS304L SS316 SS316L
    2
    O形密封圈 O-Ring
    橡膠Rubber
    3
    管接頭 Connector
    20# A105 SS304 SS304L SS316 SS316L
    4
    閥體 Body
    20# A105 SS304 SS304L SS316 SS316L
    5
    閥蓋墊片 Bonnet Gasket
    紫銅(Red copper) PTFE
    6
    閥蓋Bonnet
    20# A105 SS304 SS304L SS316 SS316L
    7
    填料墊 Packing Seat
    PTFE 柔性石墨(Expanded Graphite)
    金屬盤根(Matel and Graphite)
    8
    填料 Packing
    PTFE 柔性石墨(Expanded Graphite)
    9
    填料壓蓋 Packing Gland
    20# A105 SS304 SS304L SS316 SS316L
    10
    鎖緊螺母 Lock Nut
    20# A105 SS304 SS304L SS316 SS316L
    11
    閥桿 Stem
    20# A105 SS304 SS304L SS316 SS316L
    12
    手輪 Handle
    20# A105 SS304 SS304L SS316 SS316L
    13
    帶帽螺母 Hooded Nut
    20# A105 SS304 SS304L SS316 SS316L

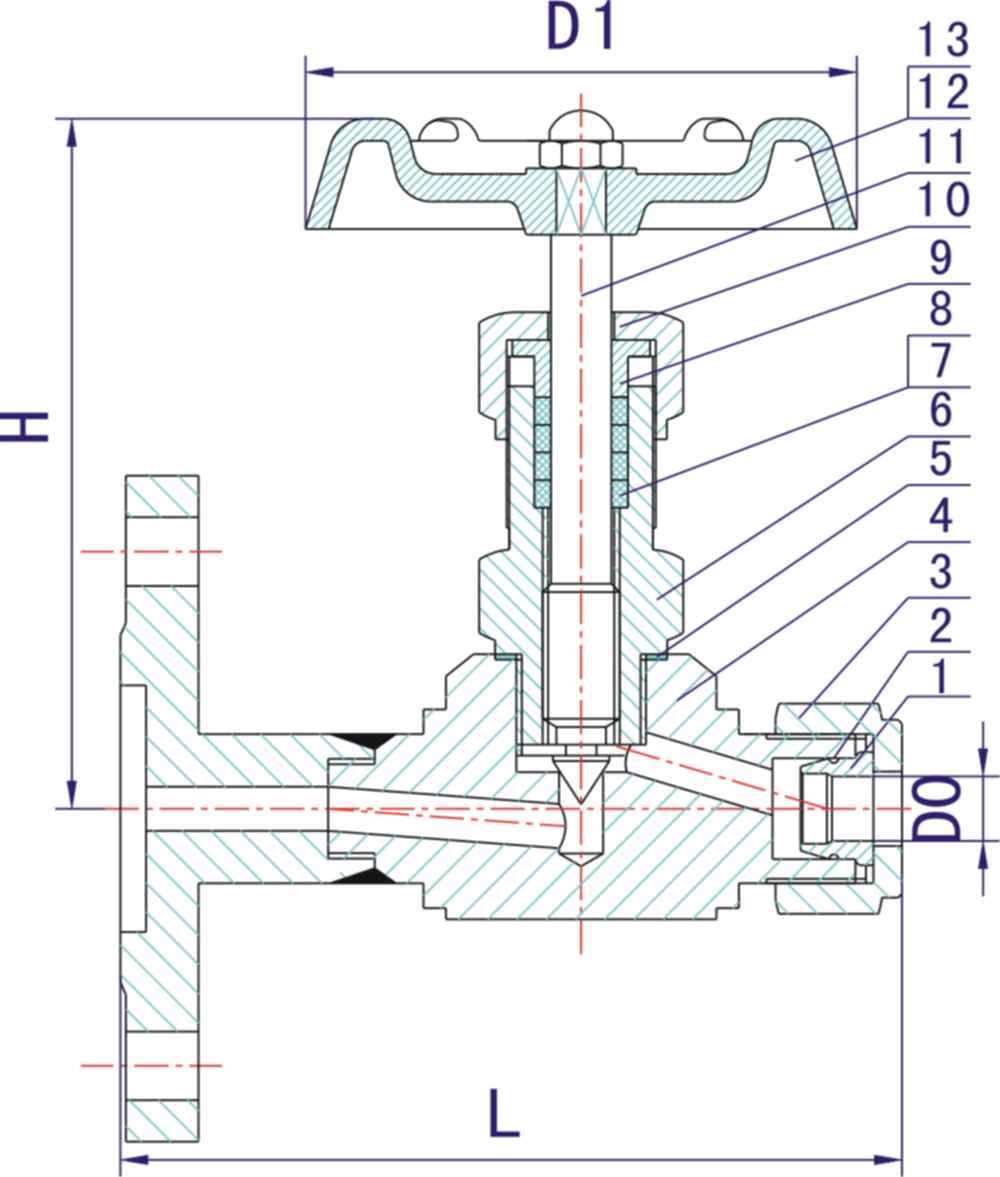

    三、JJ.BY1取壓針型閥外形及結構尺寸 (mm)
    ITEM NO.
    公稱通徑 DN
    Nominal bore
    D0
    D1
    L
    H
    JJ.BY1-1
    DN6
    ø12
    60
    105
    87
    JJ.BY1-2
    DN6
    ø14
    70
    110
    90
    訂貨須知:
    一、①JJ.BY1取壓針型閥產品名稱與型號②JJ.BY1取壓針型閥口徑③JJ.BY1取壓針型閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的JJ.BY1取壓針型閥型號,請按JJ.BY1取壓針型閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
    感謝您訪問我們的網站【http://hebiren.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
