產品型號
|
LQ:J41F下-16、25、40C -150LB 300LB 10K 20K
|
|
使用介質
|
氯氣、液氯氣
|
|
使用溫度
|
-40-150℃
|
|
公禰通徑
|
DN15-DN300 NPS1/2”-12”
|
|
驅動方式
|
手動
|
三、遵遁規范：
|
遵遁規范
|
STANDARD
|
|
設計與制造
|
Q/32062EXP01 GB/T12235
|
|
結構長度
|
GB/T12221
|
|
連接法蘭
|
GB/T9113、JB/T79、HG20592、ANSIB16.5
|
|
試驗與檢驗
|
GB/T13927、API598
|
|
閥門標志
|
GB/T12220
|
|
供貨要求
|
JB/T7928
|
※在GB/T12235標準基礎上制定企業標準。企標在材質選用、結構設計上完全根據氯氣、液氯介質腐蝕特性和工況要求進行，各項技術參數指標優于國標。
|

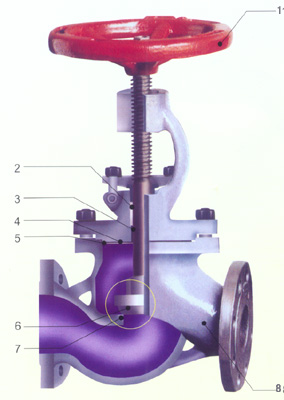

序號
|
零部件名稱
|
材質
|
|
1
|
閥體
|
耐腐蝕鋼
|
|
2
|
閥座密封面
|
等離子噴焊、堆焊耐腐蝕合金
|
|
3
|
閥辨密封面
|
壓塑整體燒結 聚四氟乙烯
|
|
4
|
閥辨蓋
|
腐蝕鋼
|
|
5
|
墊片
|
聚四氟乙烯
|
|
6
|
填料
|
聚四氟乙烯
|
|
7
|
閥蓋
|
腐蝕鋼
|
|
8
|
閥桿螺母
|
銅合金
|
|
9
|
閥桿
|
不銹鋼
|

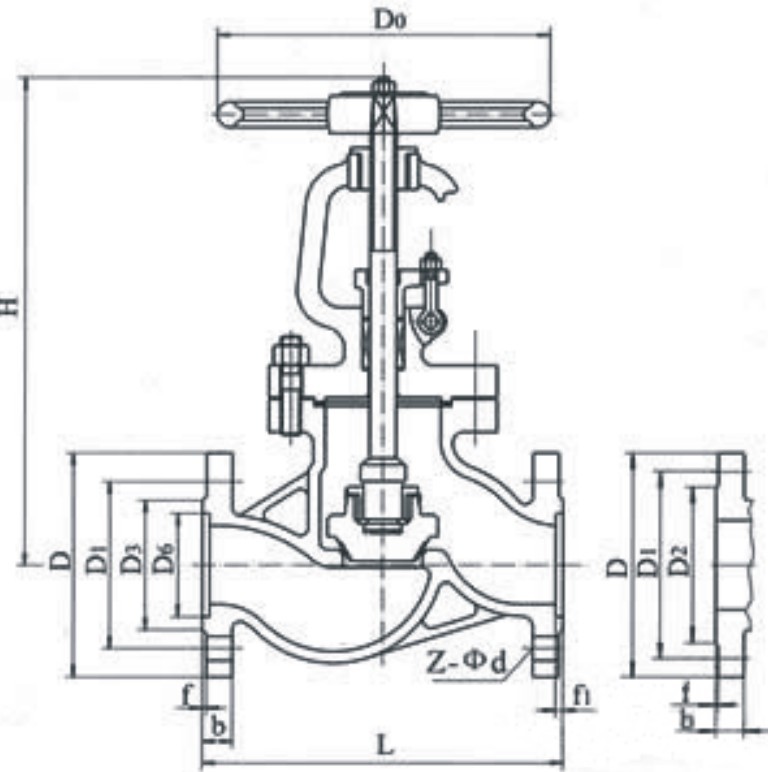

五、主要外型連接尺寸及重量：
|
公稱壓力
|
公稱通徑
|
L
|
D
|
D1
|
z-d
|
參考值
|
|||
|
PN(MPa)
|
DN(mm)
|
NPS(inch)
|
DO
|
H
|
W(kg)
|
||||
|
1.6
|
15
|
1/2
|
130
|
95
|
65
|
4-14
|
120
|
220
|
4.5
|
|
20
|
3/4
|
150
|
105
|
75
|
4-14
|
140
|
265
|
5.8
|
|
|
25
|
1
|
160
|
115
|
85
|
4-14
|
160
|
285
|
6.5
|
|
|
32
|
1 1/4
|
180
|
135
|
100
|
4-18
|
160
|
290
|
10
|
|
|
40
|
1 1/2
|
200
|
145
|
110
|
4-18
|
200
|
290
|
14
|
|
|
50
|
2
|
230
|
160
|
125
|
4-18
|
200
|
295
|
15.9
|
|
|
65
|
2 1/2
|
290
|
180
|
145
|
4-18
|
280
|
380
|
28.5
|
|
|
80
|
3
|
310
|
195
|
160
|
8-18
|
280
|
380
|
35
|
|
|
100
|
4
|
350
|
230
|
180
|
8-18
|
280
|
450
|
58
|
|
|
125
|
5
|
400
|
270
|
210
|
8-18
|
420
|
560
|
86
|
|
|
150
|
6
|
480
|
300
|
240
|
8-22
|
420
|
635
|
130
|
|
|
200
|
8
|
600
|
360
|
295
|
12-22
|
420
|
710
|
204
|
|
|
250
|
10
|
650
|
405
|
355
|
12-26
|
490
|
770
|
300
|
|
|
300
|
12
|
750
|
460
|
410
|
12-26
|
700
|
1115
|
340
|
|
|
2.5
|
15
|
1/2
|
130
|
95
|
65
|
4-14
|
120
|
220
|
4.5
|
|
20
|
3/4
|
150
|
105
|
75
|
4-14
|
140
|
265
|
5.8
|
|
|
25
|
1
|
160
|
115
|
85
|
4-14
|
160
|
285
|
605
|
|
|
32
|
1 1/4
|
180
|
135
|
100
|
4-18
|
160
|
290
|
10
|
|
|
40
|
1 1/2
|
200
|
150
|
110
|
4-18
|
200
|
290
|
14
|
|
|
50
|
2
|
230
|
165
|
125
|
4-18
|
200
|
295
|
15.9
|
|
|
65
|
2 1/2
|
290
|
185
|
145
|
4-18
|
280
|
380
|
28.5
|
|
|
80
|
3
|
310
|
200
|
160
|
8-18
|
280
|
380
|
35
|
|
|
100
|
4
|
350
|
235
|
190
|
8-22
|
280
|
450
|
58
|
|
|
125
|
5
|
400
|
270
|
220
|
8-26
|
420
|
560
|
86
|
|
|
150
|
6
|
480
|
300
|
250
|
8-26
|
420
|
635
|
130
|
|
|
200
|
8
|
600
|
360
|
310
|
12-26
|
420
|
710
|
204
|
|
|
250
|
10
|
650
|
425
|
370
|
12-30
|
490
|
770
|
300
|
|
|
300
|
12
|
750
|
485
|
430
|
16-30
|
700
|
1115
|
365
|
|
|
4.0
|
15
|
1/2
|
130
|
95
|
65
|
4-14
|
120
|
220
|
5
|
|
20
|
3/4
|
150
|
105
|
75
|
4-14
|
140
|
265
|
6
|
|
|
25
|
1
|
160
|
115
|
85
|
4-14
|
160
|
285
|
7
|
|
|
32
|
1 1/4
|
180
|
140
|
100
|
4-18
|
160
|
290
|
11
|
|
|
40
|
1 1/2
|
200
|
150
|
110
|
4-18
|
200
|
290
|
14.5
|
|
|
50
|
2
|
230
|
165
|
125
|
4-18
|
200
|
295
|
17
|
|
|
65
|
2 1/2
|
290
|
185
|
145
|
8-18
|
280
|
380
|
30
|
|
|
80
|
3
|
310
|
200
|
160
|
8-18
|
280
|
380
|
37
|
|
|
100
|
4
|
350
|
235
|
190
|
8-22
|
280
|
450
|
60
|
|
|
125
|
5
|
400
|
270
|
220
|
8-26
|
420
|
560
|
90
|
|
|
150
|
6
|
480
|
300
|
250
|
8-26
|
420
|
635
|
135
|
|
|
200
|
8
|
600
|
375
|
320
|
12-30
|
420
|
710
|
210
|
|
|
250
|
10
|
650
|
450
|
385
|
12-33
|
490
|
770
|
309
|
|
|
300
|
12
|
750
|
515
|
450
|
16-33
|
700
|
1115
|
395
|
|
